برد توسعه TTGO ESP8266 با نمایشگر 0.91 اینچ OLED

برد توسعه TTGO ESP8266 با نمایشگر 0.91 اینچ OLED

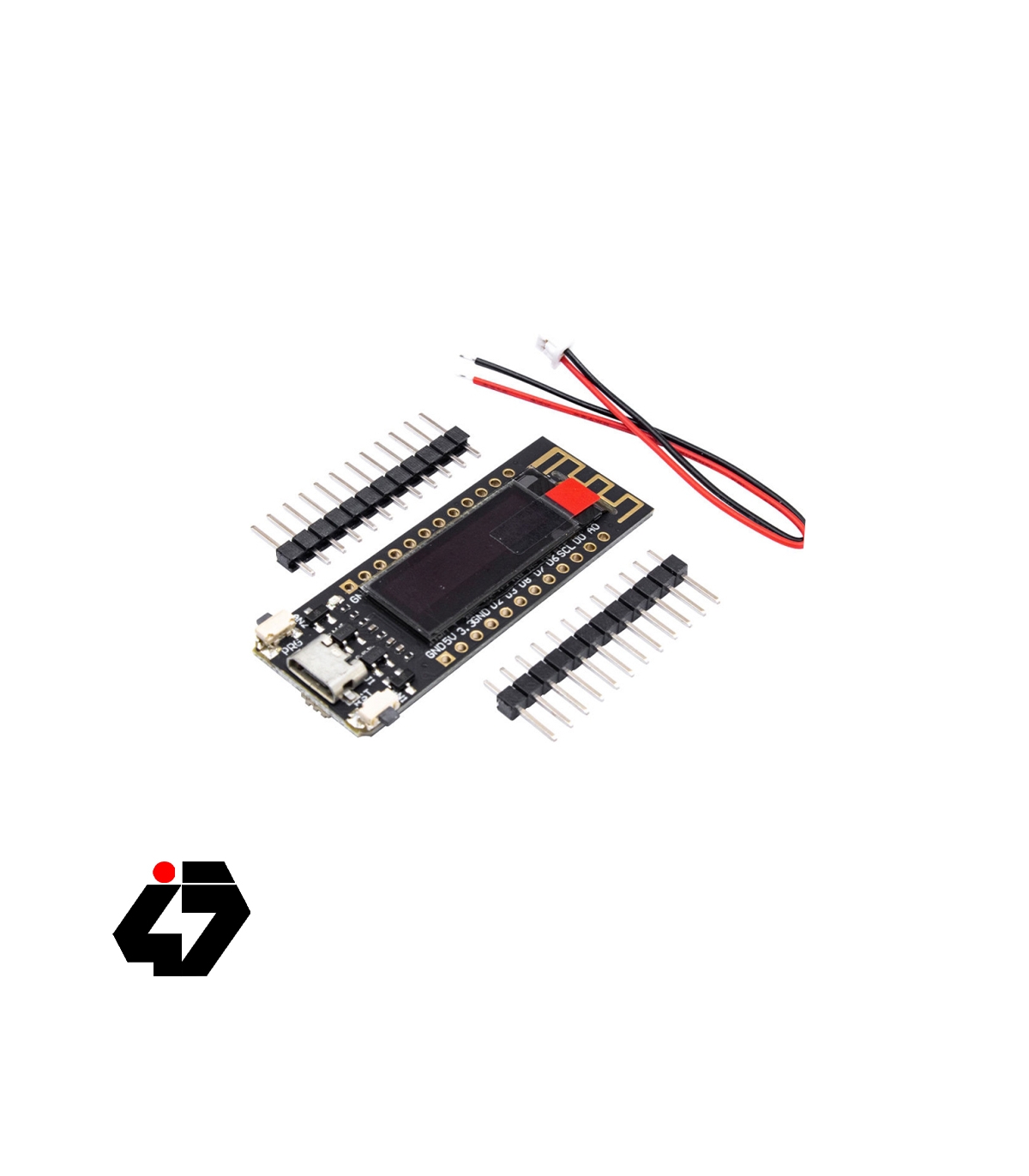

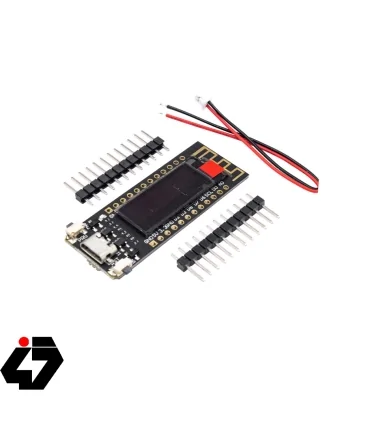

برد توسعه صفحه نمایش OLED با بهره مندی از یک چیپ قدرتمند ESP8266 و هم چنین یک OLED با ابعاد 0.91 اینچی می تواند در بسیاری از پروژه های قابل حمل و اینترنت اشیا استفاده شود. کانکتور اتصال باتری جهت پرتابل نمودن محصول و کانکتور Micro USBبه همراه مبدل CP2102 برای برنامه ریزی و عیب یابی آسان نیز روی این ماژول تعبیه شده است.

مصرف انرژی ناچیزی دارد و تقریبا در بیشتر شرایط پایدار است. ماژول ESP8266 با ابعاد بسیار کوچک می تواند بدون نیاز به میکروکنترلر هم قابلیت برنامه ریزی دارد و می تواند یک وب سرور ساده را راه اندازی کند.

Introduction

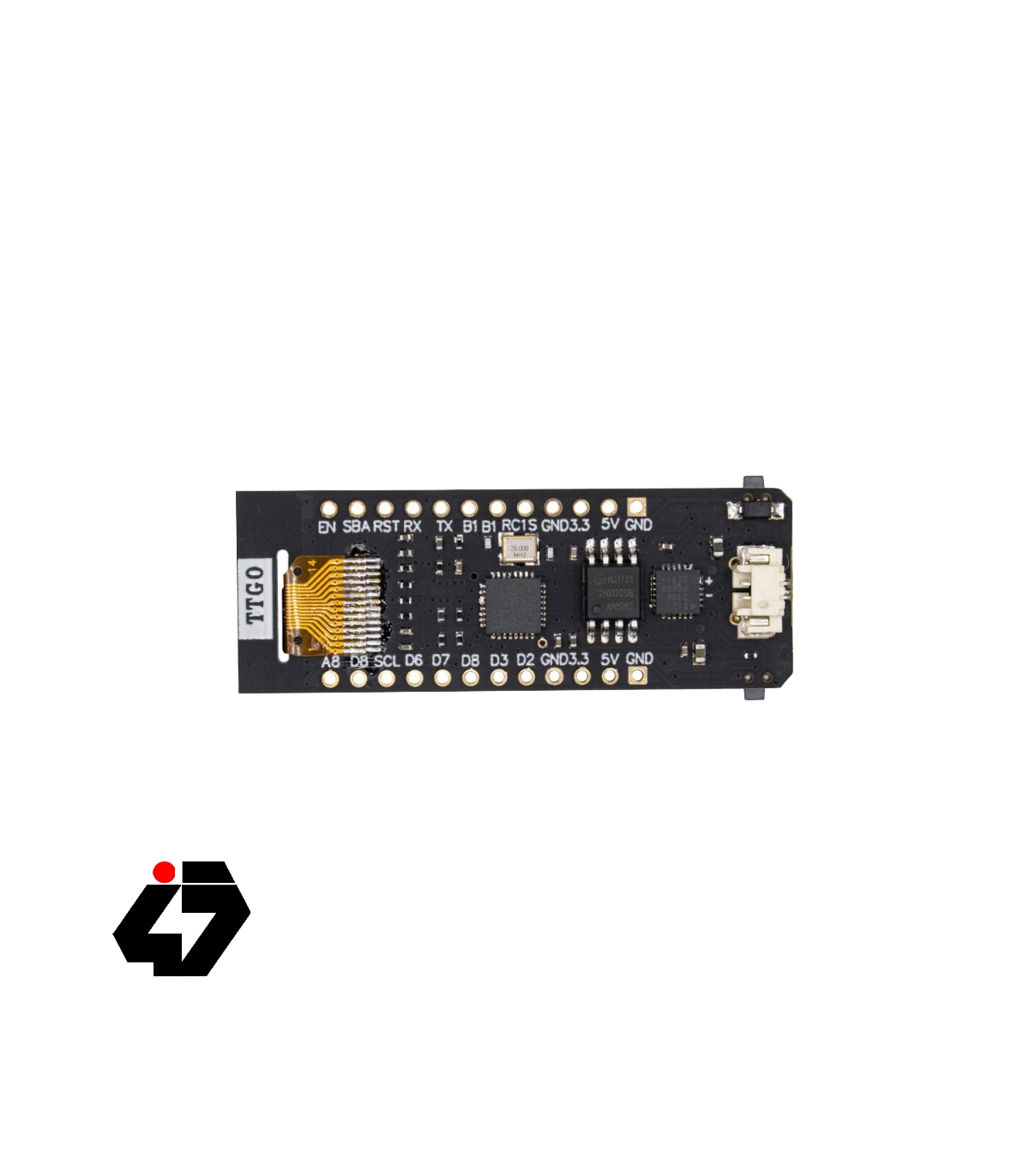

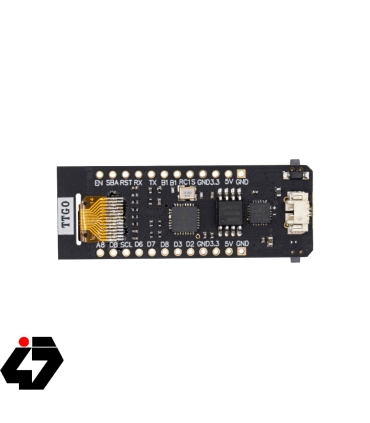

The TTGO ESP8266 from LilyGO is a microcontroller based on an ESP8266 with a built-in 0.91 inch OLED display. The CP2104 USB to serial converter makes it easy to program, even as an Arduino. The board has a micro USB connection with which it can be programmed and/or powered

The main chip using ESP8266, with CP2014USB to serial chip, lithium battery interface and charge and discharge circuit, 32MByte Flash, WIFI antenna, 0.91-inch OLED display.

Specification

Master chip: ESPRESSIF-ESP8266

KEY reset, prog

Display: 0.91-inch 128*32 OLED

Power indicator lamp red

USB to TTL: CP2102

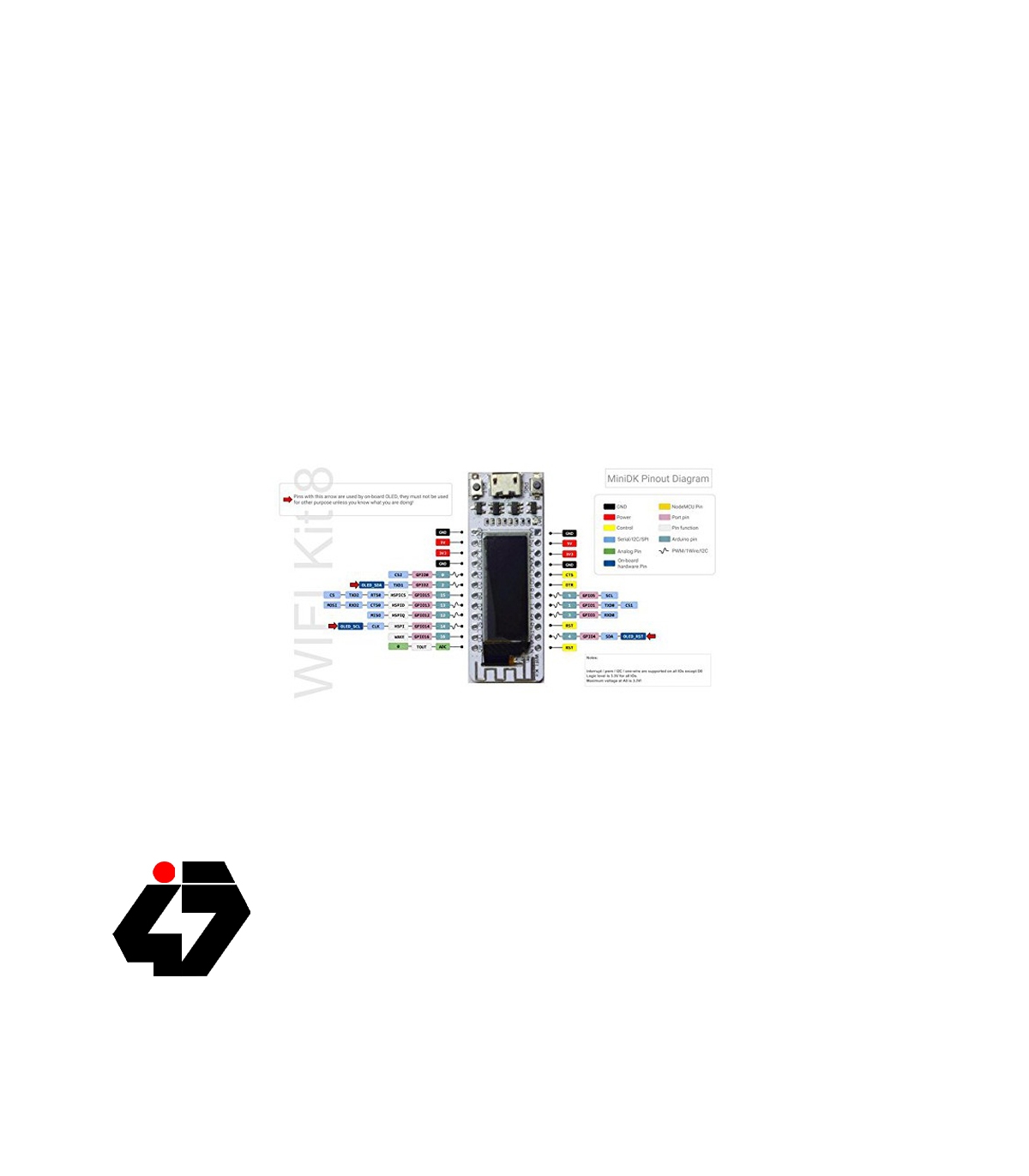

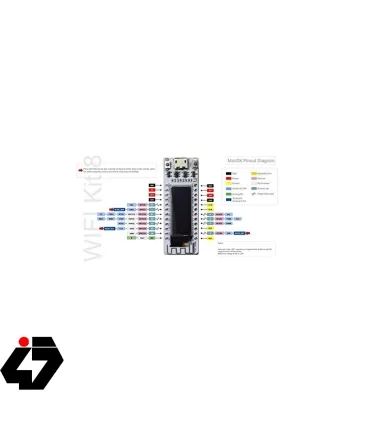

modular interface: read , write , IIC , SPI , the middle , PWM , etc...

On-board clock 26MHz crystal oscillator

working voltage: 3.3V-7V

working current about 70Ma

working temperature range:

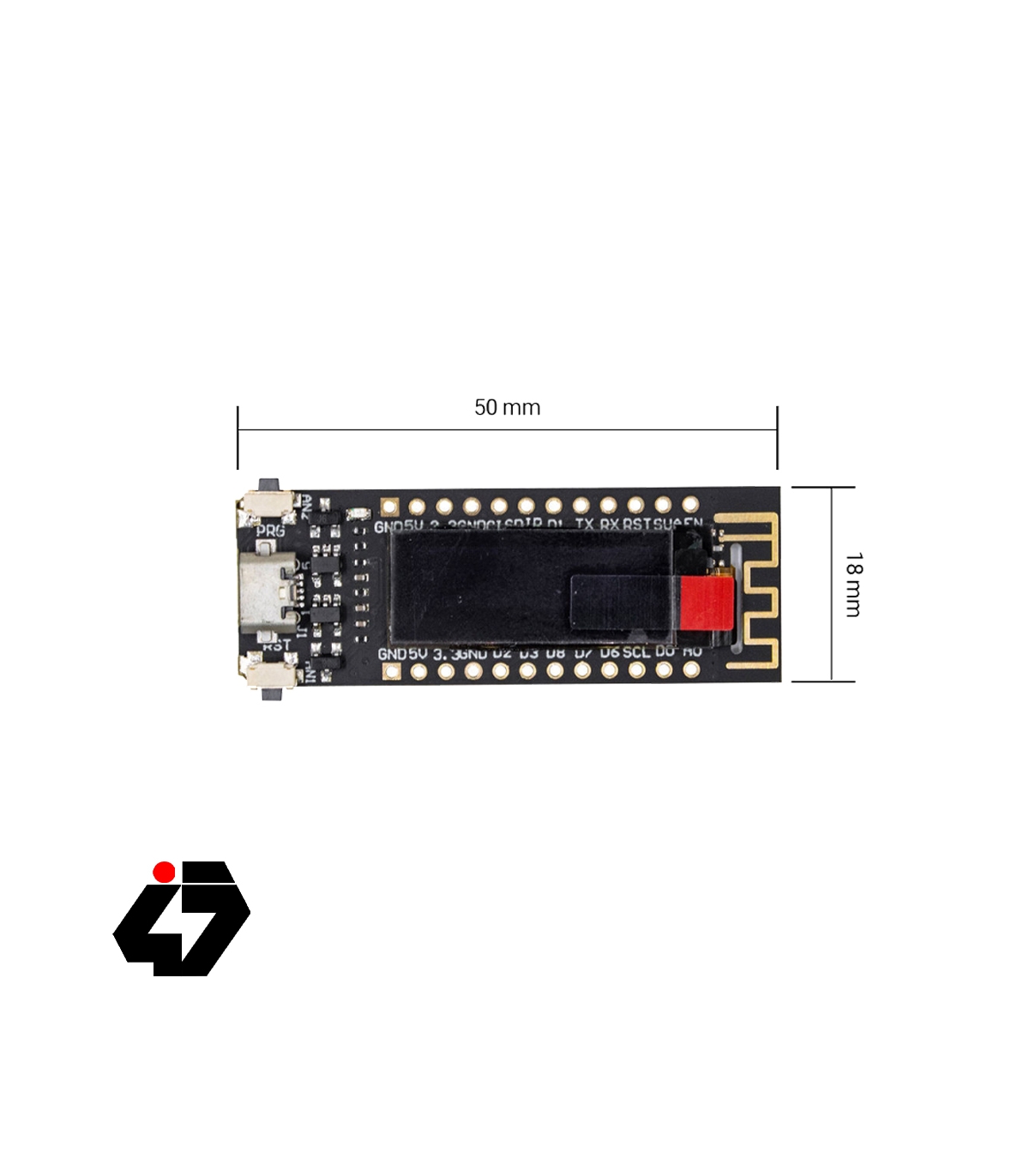

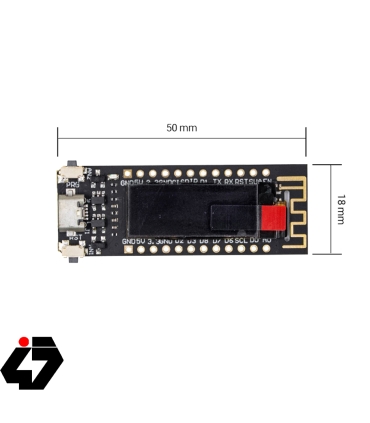

Size: 50.86mm*18.2mm

Power Supply

Power Supply USB 5V/1A

charging current 500mA

battery 3.7V lithium battery
