ماژول شبکه LAN8720 Waveshare

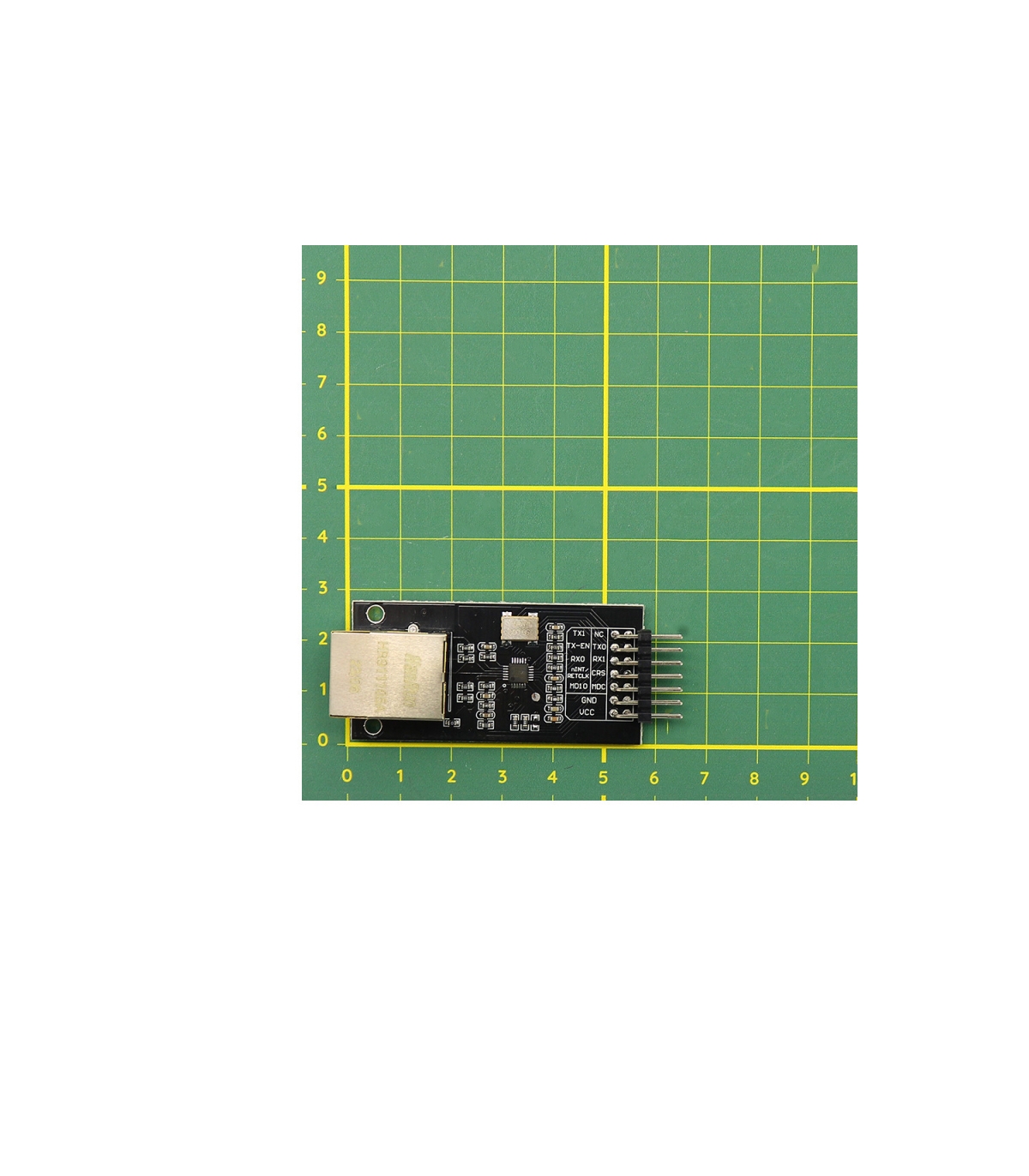

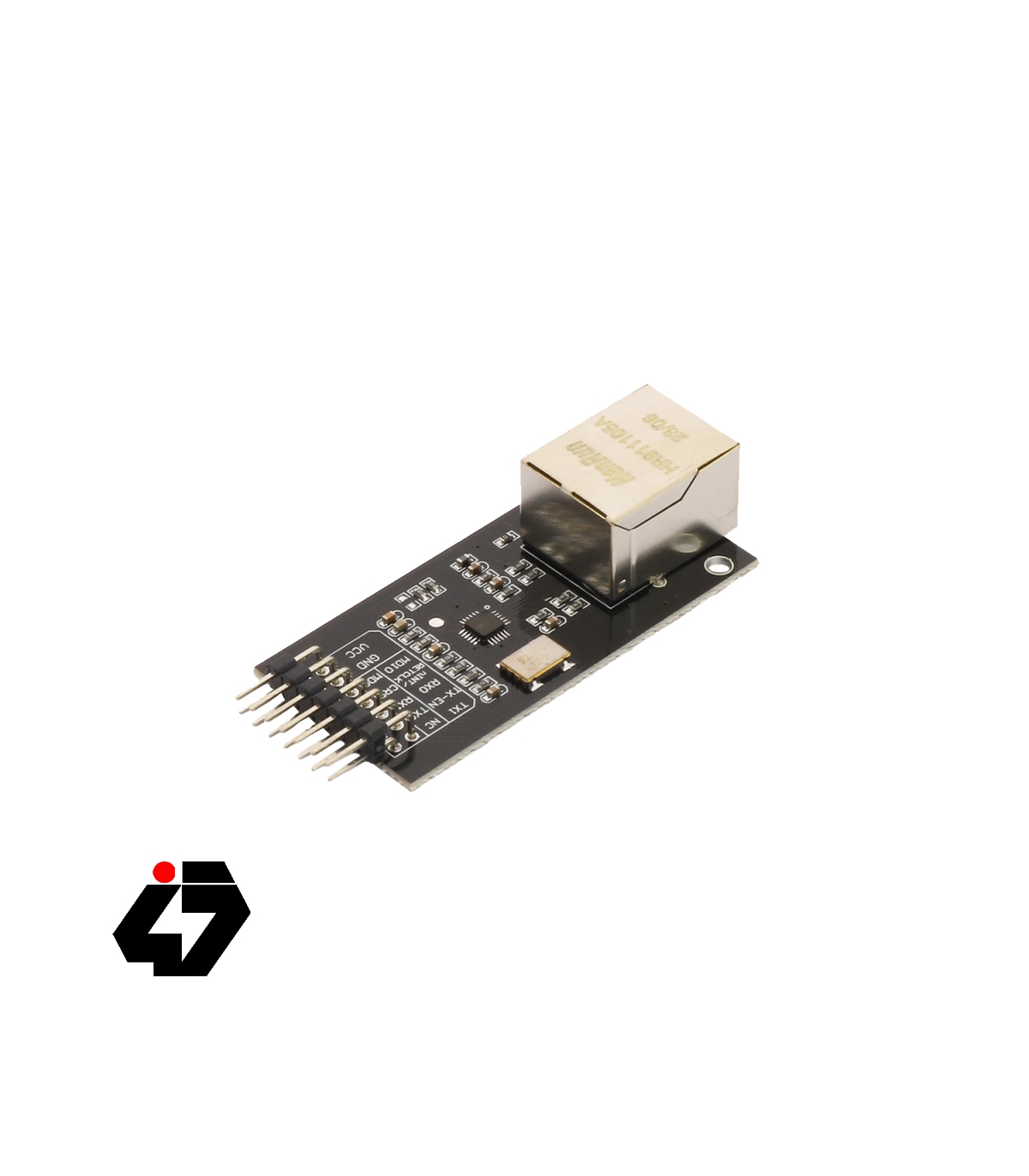

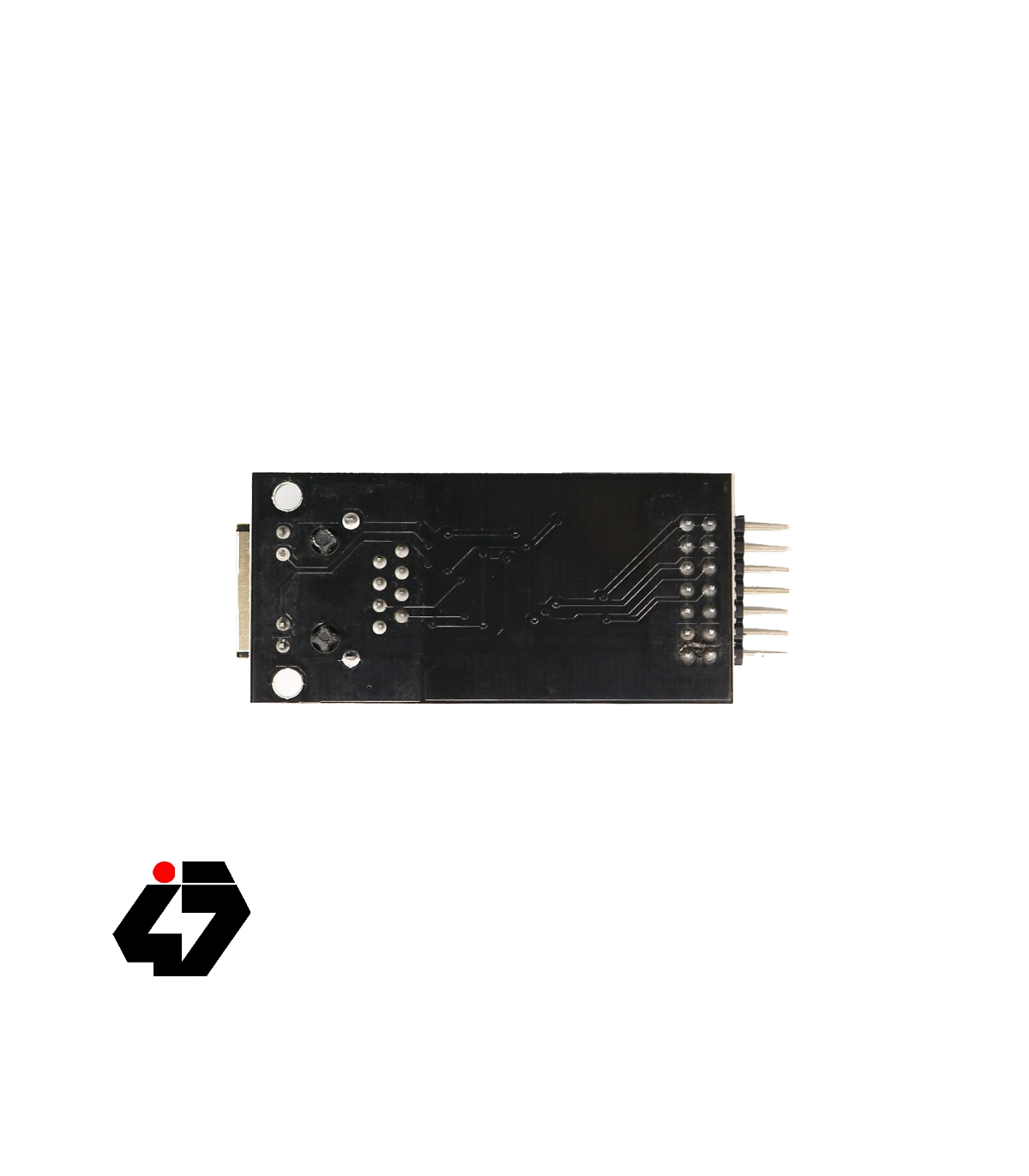

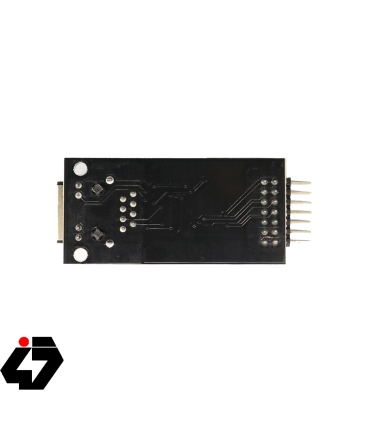

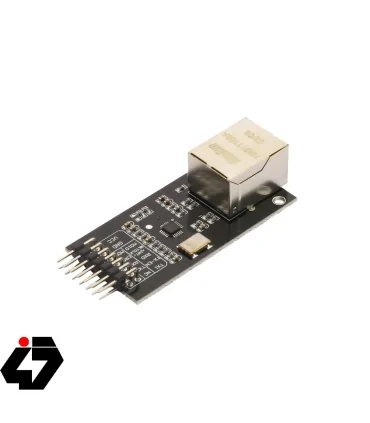

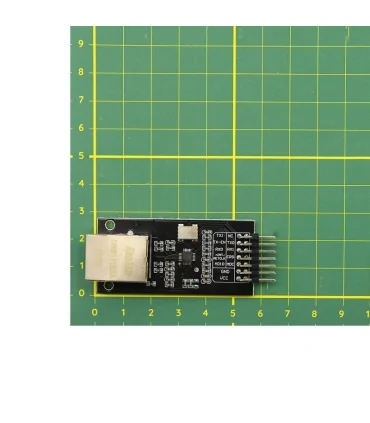

ماژول شبکه LAN8720

اژول فرستنده و گیرنده LAN8720 یک کنترلر اترنت مستقل با رابط SPI است که برای پروژه هایی با ARDUINO، PIC، AVR،  STM32 ایده آل می باشد. این ماژول به عنوان یک رابط شبکه اترنت   با ولتاژ تغذیه 3.3 ولت و منعطف در مدیریت توان مصرفی با بهترین عملکرد و سرعت در لایه فیزیکی شبکه  Physical Layerبا سرعت تبادل 100/10 برای هر کنترل کننده مجهز با رابط SPI طراحی شده است.

یکی از قابلیت های این ماژول LAN8720 راه اندازی آن از راه دور به دلیل پشتیبانی ازWake-on-LAN است که به دستگاه اجازه می دهد از راه دور روشن شود و با عملکرد Auto-MDI/MDIX  به طور خودکار نوع کابل شبکه مورد استفاده را تشخیص می دهد و رابط را متناسب با آن تنظیم می کند .

ماژول های LAN8720 دارای محدوده دمای عملیاتی گسترده ای هستند که آنها را برای استفاده در کاربردهای صنعتی و خودرویی مناسب می کند .در هنگام کار با این ماژول توجه داشته باشید که پایه های ماژول تا ولتاژ 3.6 ولت را می تواند تحمل نماید در نتیجه ولتاژی بالاتر مانند 5 ولت به  ICآسیب جدی وارد خواهد کرد.

ویژگی

سازگار با شبکه های 10/100/1000 Base-T

پشتیبانی از حالت Full – Half Duplex

پشتیبانی از تکنولوژی HP Auto-MDIX

MAC یکپارچه  و 10Base-T PHY

پشتیبانی از یک پورت 10Base-T با تشخیص و تصحیح قطبیت خودکار

پشتیبانی از حالت های Half- Full Duplex

برد رابط شبکه HR911105A

پایه منبع تغذیه 3.3 ولت

عملکرد پایدار

دمای کاری : -45 ~ 85  درجه سانتی گراد

کاربرد

ایستگاه هواشناسی اینترنت اشیا

سیستم آبیاری هوشمند

سیستم کشاورزی هوشمند

دستیار خانه هوشمند با کنترل صوتی

سیستم کنترل صنعتی

سیستم ردیابی خودرو

سیستم روشنایی کنترل شده بی سیم

سیستم شبکه دوربین امنیتی

Specification

High-performance 10/100 Ethernet transceiver (PHY)

Ultra-low-power design, you can use a single 3.3V power supply

Using RMII interface, greatly reducing the MCU control pins

Support HP Auto-MIDX

Chip 24-pin QFN package (4x4 mm), lead-free

Flexible power management architecture

Integrated 1.2V regulator

IO voltage range: + 1.6V to + 3.6V
