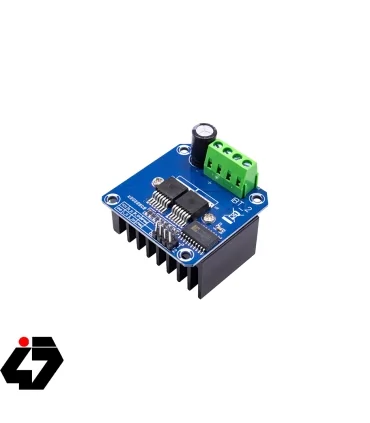

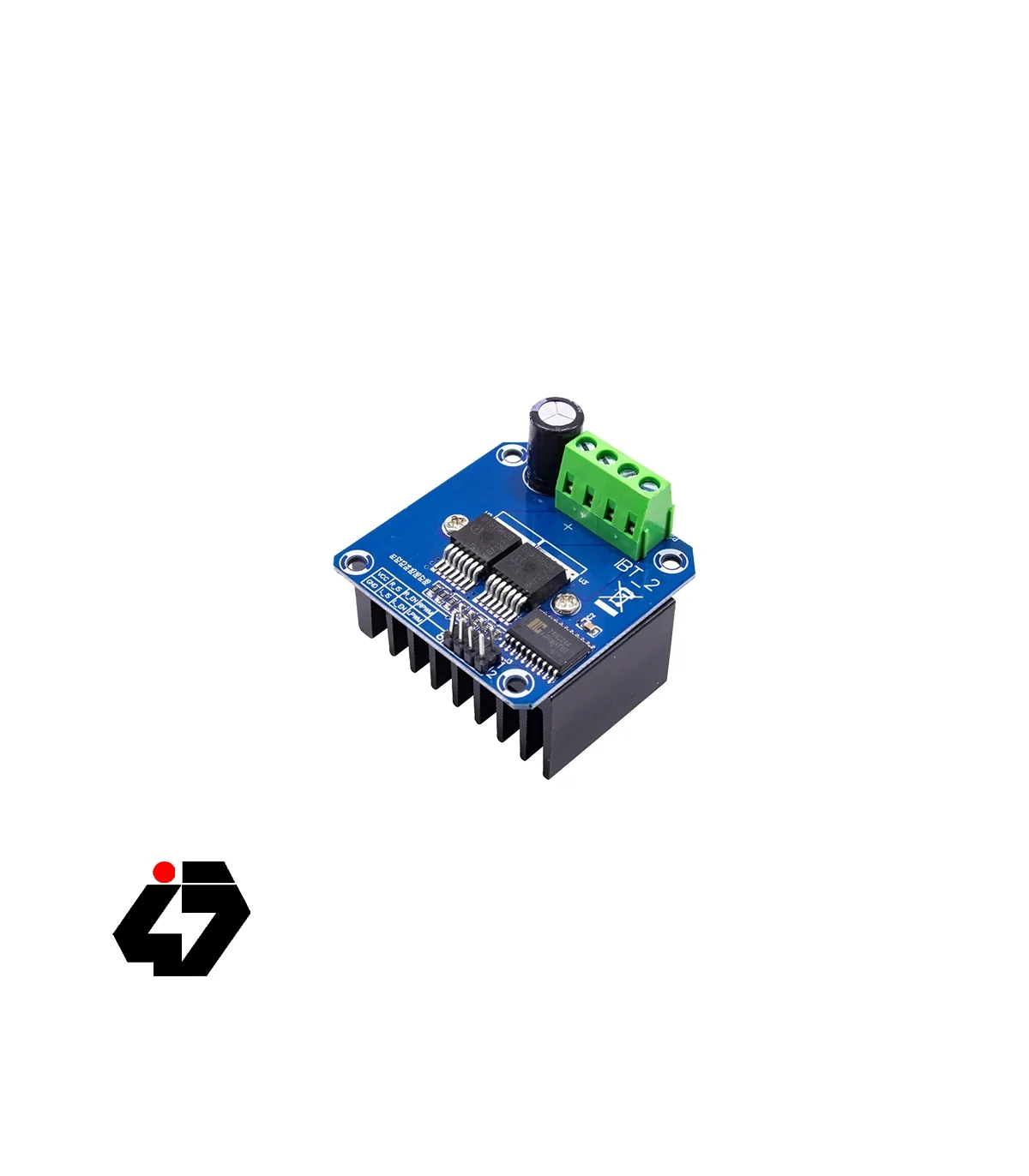

با قابلیت راه اندازی موتورهای پرقدرت تا 43A دارای دو تراشه BTS7960 و بافر 74HC244
راه اندازهای موتور معمولا از یک درایور H-bridge استفاده میکنند. ماژول BTS7960 با استفاده از دو چیپ BTS7960 شرکت Infineon یک درایور پرقدرت و پرکاربرد می باشد که قابلیت راه اندازی موتورهایی که جریانی تا 43 آمپر برای راه اندازی نیاز دارند را دارا می باشد. این ماژول قابلیت های راه اندازی پرقدرت و ترمز قوی ای دارد. هم چنین در مقابل over heating و over current محافظت شده است.
ولتاژ کاری ماژول 6 تا 27 ولت می باشد و موتورهایی با جریانی تا 43 آمپر را می تواند راه اندازی کند. نحوه کنترل این ماژول توسط PWM یا Level با سطح ولتاژ 3.3 تا 5 ولت و Duty Cycle صفر تا 100 درصد است. فرکانس ورودی PWM می تواند تا 25KHz بالا برود.
Specification
Input voltage: 6V-27V
Model: IBT-2
Maximum current: 43A
Input level: 3.3-5V

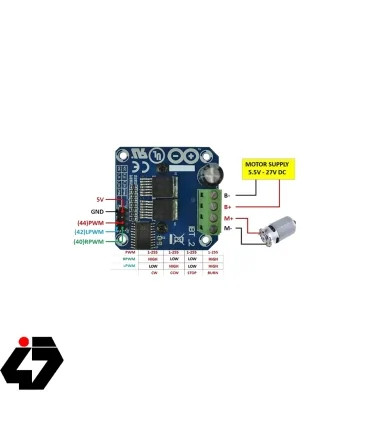

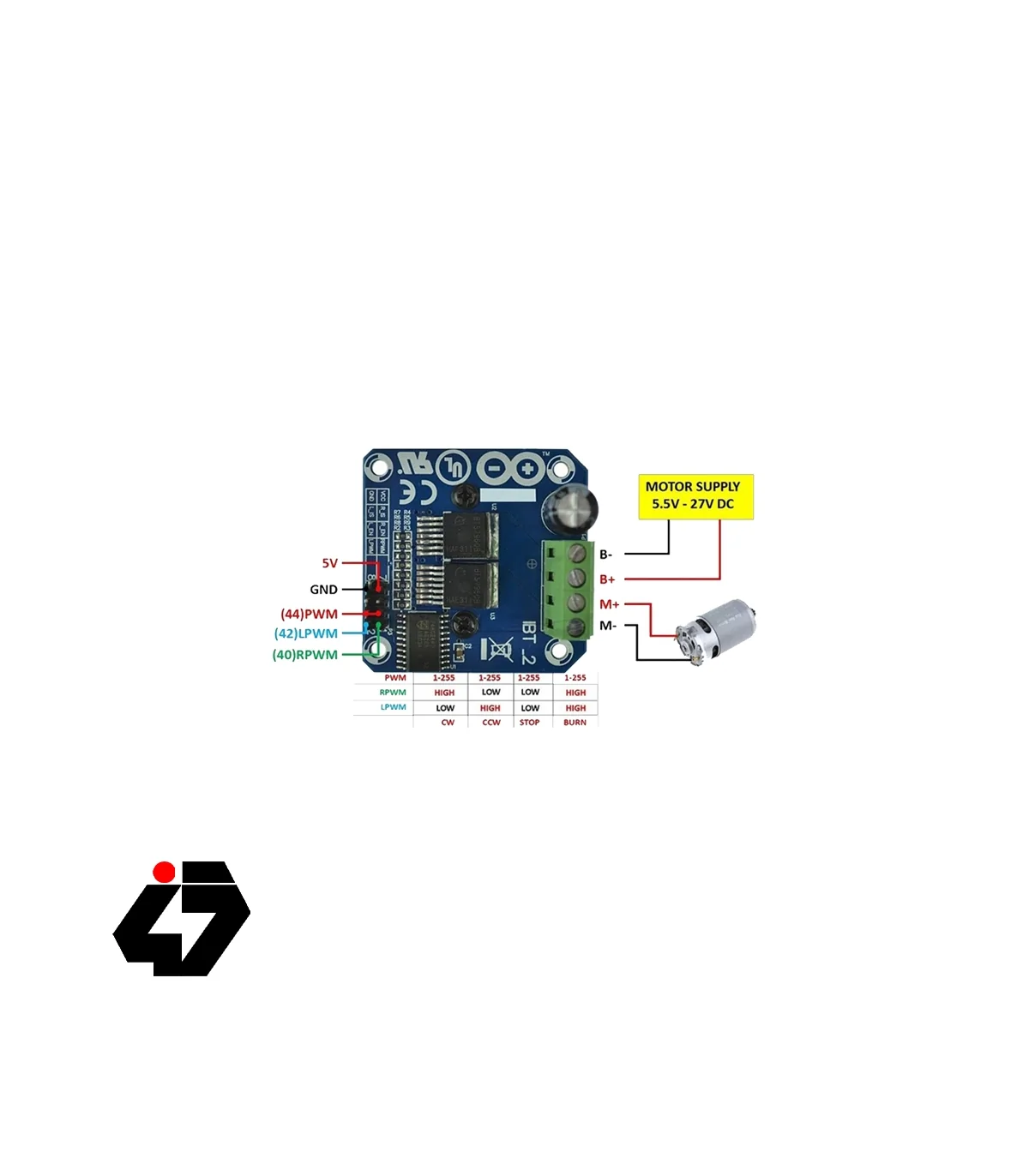

Control mode: PWM or level
Duty cycle: 0-10
Applications
Current diagnostic
Slope adjustment
Dead Time generation
Overtemperature, overvoltage, undervoltage, overcurrent protection
Short circuit protection
