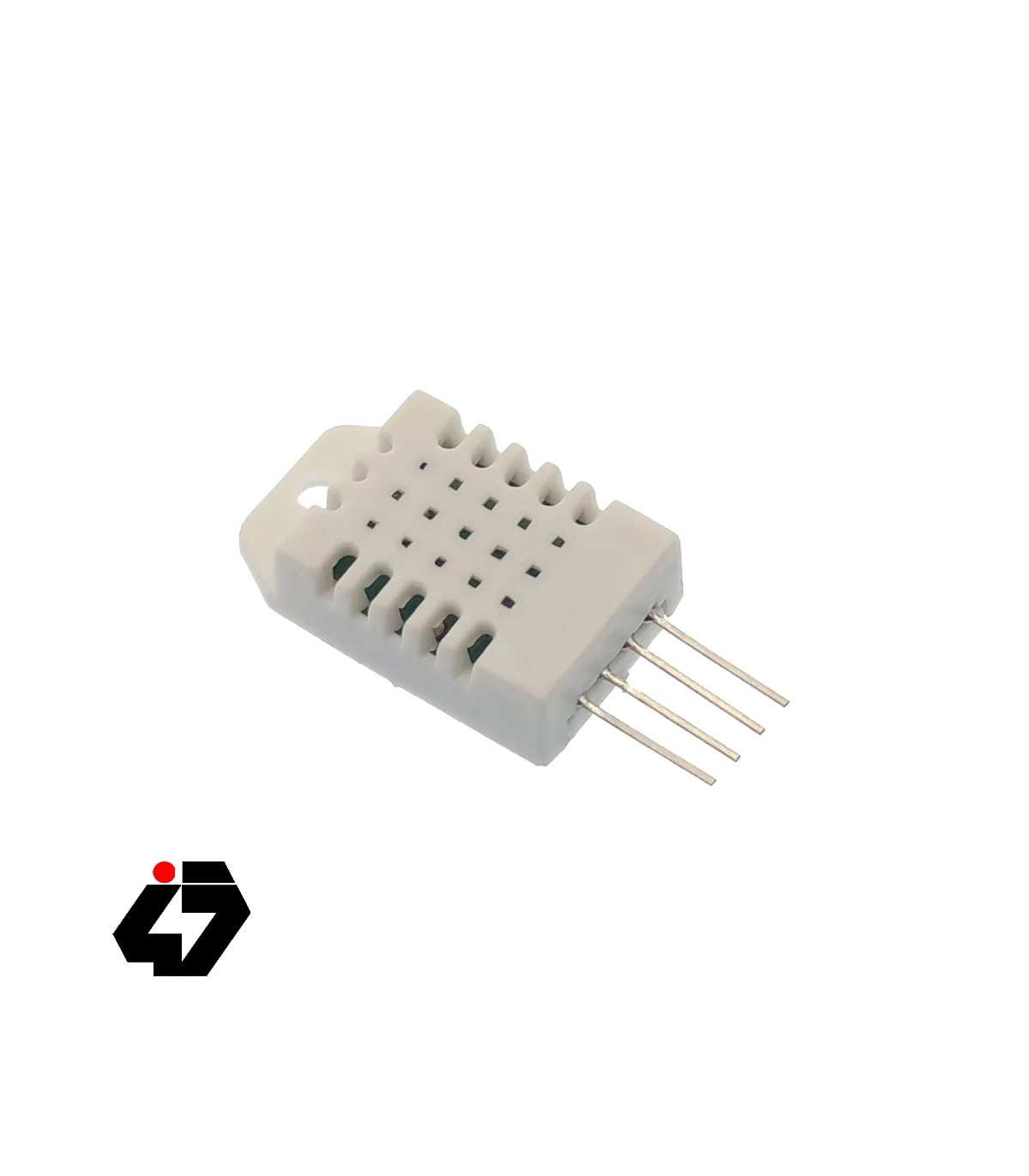

سنسور رطوبت و دما DHT22 / AHT20

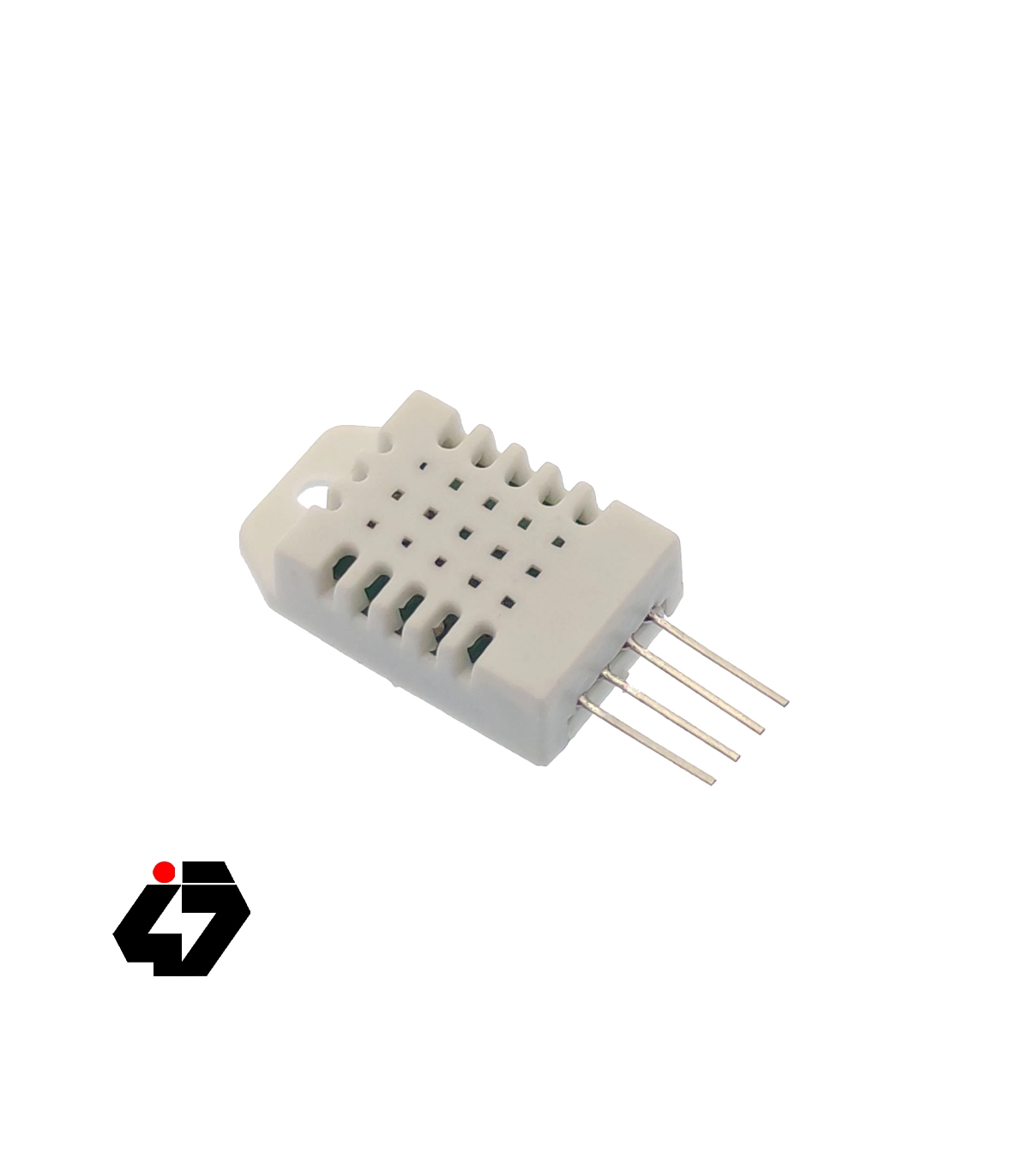

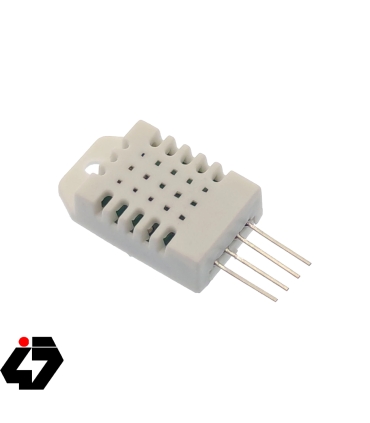

سنسور DHT22، یک سنسور اندازه گیری دما و رطوبت است، که محدوده‌ی دمایی 40- تا 125 درجه را با دقت 0.5 درجه و رطوبت نسبی را در رنج 0 تا 100 درصد با دقت 2 تا 5 درصد اندازه گیری می‌کند. نرخ نمونه برداری این سنسور 0.5 هرتز بوده و این بدین معنی است که هر دو ثانیه یک بار، از رطوبت یا دما نمونه برداری می‌کند. این محصول نسخه‌ی پیشرفته‌تری از سنسور DHT11 بوده که محدوده‌ گسترده‌تری از دما و رطوبت را اندازه‌گیری می‌کند، اما از نظر ساختار مشابه همان سنسور قبلی، از یک سنسور رطوبت و یک NTC تشکیل شده‌است. سنسور رطوبت آن دارای دو الکترود بوده که مقاومت بین آن‌ها با مقدار رطوبت رابطه عکس دارد. یعنی رطوبت نسبی بالاتر، مقاومت بین الکترودها را کاهش می‌دهد در حالی که رطوبت نسبی کمتر، مقاومت بین الکترودها را افزایش می‌دهد. برای اندازه‌گیری دما نیز از یک NTC یا ترمیستور استفاده می‌کند. ترمیستور یک مقاومت متغیر است، که مقدار آن با دما تغییر می‌کند. در NTCها مقدار مقاومت با افزایش دما به‌صورت نمایی کاهش می‌یابد.

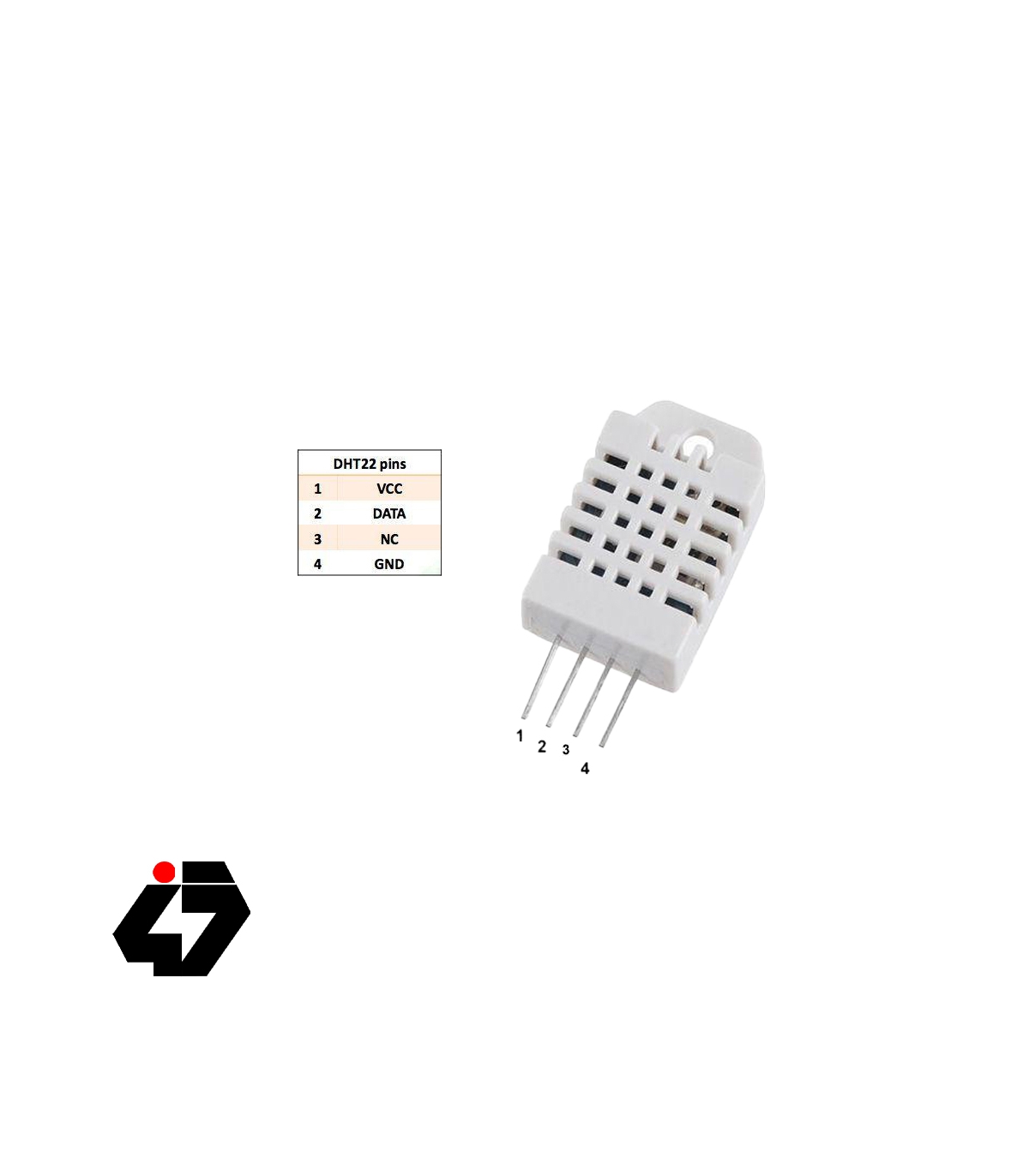

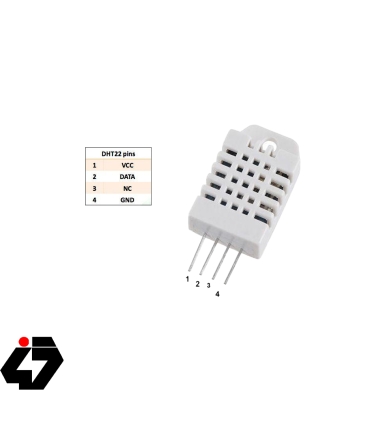

این محصول دارای ولتاژ کاری در محدوده ی 3 تا 5.5 ولت بوده و جریان مصرفی آن به هنگام اندازه گیری و تبادل اطلاعات به 2.5 میلی آمپر می‌رسد. سنسور دما و رطوبت DHT22 دارای 4 پایه می‌باشد، دو پایه‌ی GND و VCC مربوط به تغذیه‌ی سنسور بوده که از طریق آن‌ها ولتاژ کاری ماژول به آن اعمال می‌شود.

Introduction

The DHT22 / AHT20  is a basic, low-cost digital temperature and humidity sensor. It uses a capacitive humidity sensor and a thermistor to measure the surrounding air, and spits out a digital signal on the data pin (no analog input pins needed). It's fairly simple to use, but requires careful timing to grab data.

Grove AHT20 Temperature and Humidity sensor is based on AHT20, compared with Grove - Temperature & Humidity Sensor Pro (AM2302/DHT22), AHT20 is a new generation of temperature and humidity sensor embedded with a dual-row flat and no-lead SMD package, suitable for the reflow soldering. AHT20 is equipped with a newly designed ASIC chip: an improved MEMS semiconductor capacitive humidity sensor, and a standard on-chip temperature sensor. The output is I2C protocol with the Grove interface.

The performance of AHT20 is more stable in harsh environments compared with the previous generation of temperature and humidity sensor, as a matter of fact, AHT20 is fittable in most industrial scenarios.

Features

Temperature measurement range -40 ~ 85°C, Humidity measurement range 0 ~ 100% RH
Digital output, Grove I2C interface
Excellent long-term stability
SMD package suitable for reflow soldering
Quick response and strong anti-interference ability
Compatible with Arduino
4-pin interface reserved

Specifications

Operating Voltage: DC:2.0-5.5V
Measuring Range (humidity) 0 ~ 100% RH
Temperature Range: -40 ~ + 85 ℃
Humidity Accuracy: ± 2% RH (25 ℃)
Temperature Accuracy ± 0.3 ℃
Resolution: Temperature: 0.01 ℃, Humidity: 0.024% RH
Output Interface: Grove I²C Interface
I2C address: 0x38
Dimensions : 24x20x12(mm)
