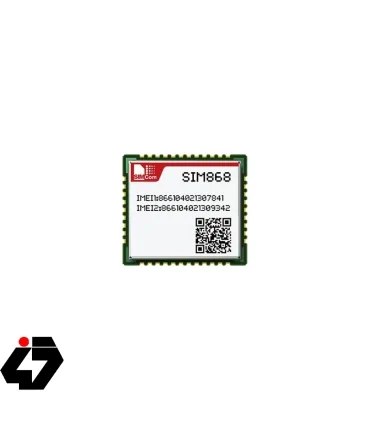

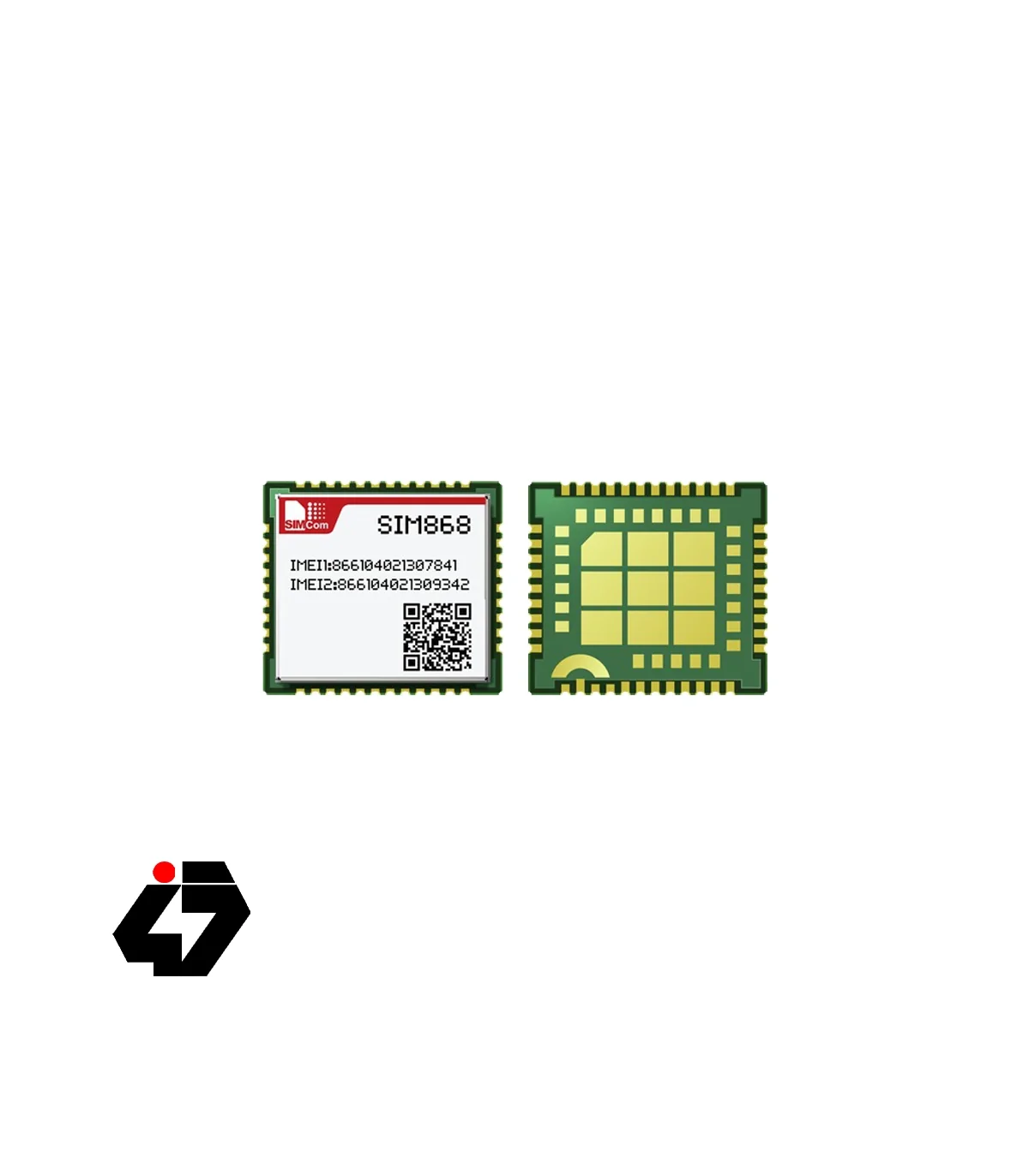

ماژول ترکیبی جی اس ام (GSM) و جی پی اس (GPS) با قابلیت اس ام اس (SMS) و تماس صوتی و موقعیت یابی مدل SIM868

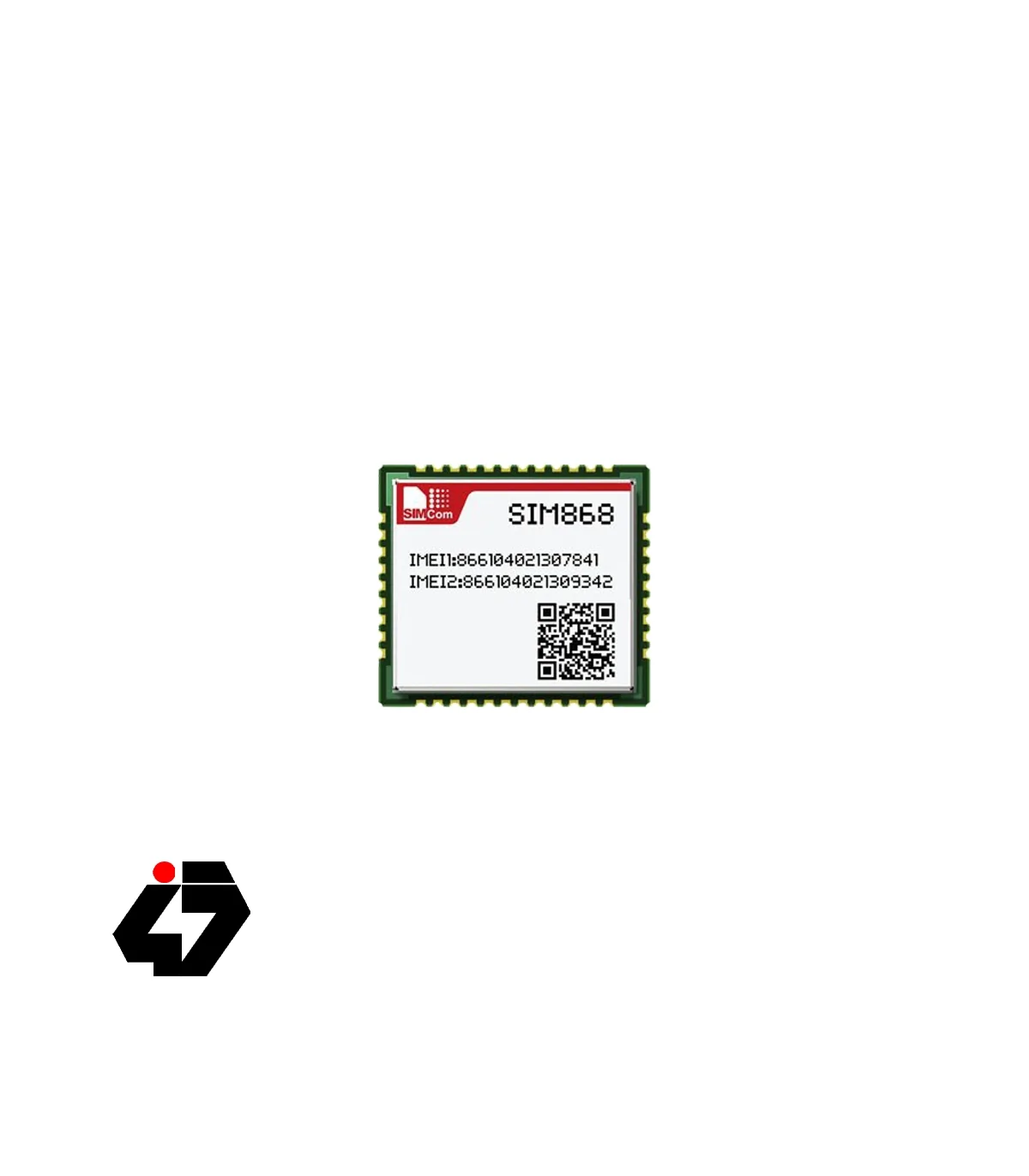

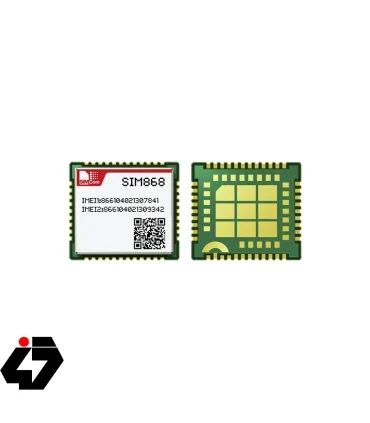

ماژول SIM868 یک ماژول چندمنظوره و کارآمد است که توسط شرکت SimCom تولید شده و امکاناتی نظیر GSM/GPRS، GPS و بلوتوث را ارائه میدهد. این ماژول با پشتیبانی از چهار باند فرکانسی (850/900/1800/1900 MHz)، امکان برقراری ارتباطات بیسیم، ارسال و دریافت پیامک، تماس صوتی و انتقال دادهها از طریق GPRS را فراهم میکند. همچنین، مجهز به گیرنده GPS است که قابلیت ردیابی موقعیت مکانی دقیق را برای کاربردهایی مانند سیستمهای ردیابی خودرو و دستگاههای IOT فراهم میسازد. با مصرف انرژی کم و ابعاد فیزیکی کوچک، این ماژول به راحتی در پروژههای مختلف قابل استفاده است و با دستورات AT قابل کنترل میباشد.
ویژگی ها :
پشتیبانی از GSM/GPRS
قابلیت GPS برای موقعیتیابی دقیق
ارسال و دریافت SMS و برقراری تماس صوتی
مصرف توان پایین
پشتیبانی از بلوتوث
ابعاد کوچک و مناسب برای ادغام در دستگاهها
پشتیبانی از دستورات AT
عملکرد در رنج دمایی گسترده مناسب برای شرایط صنعتی
انعطافپذیری بالا برای سازگاری با میکروکنترلرها و سیستمهای مختلف
کاربرد:
سیستمهای ردیابی خودرو
سیستمهای امنیتی و هشدار دهنده
کنترل از راه دور دستگاهها و ماشینآلات
پروژههای اینترنت اشیا (IoT)
مانیتورینگ و کنترل صنعتی
دستگاههای حملونقل هوشمند
سیستمهای حمل و نقل

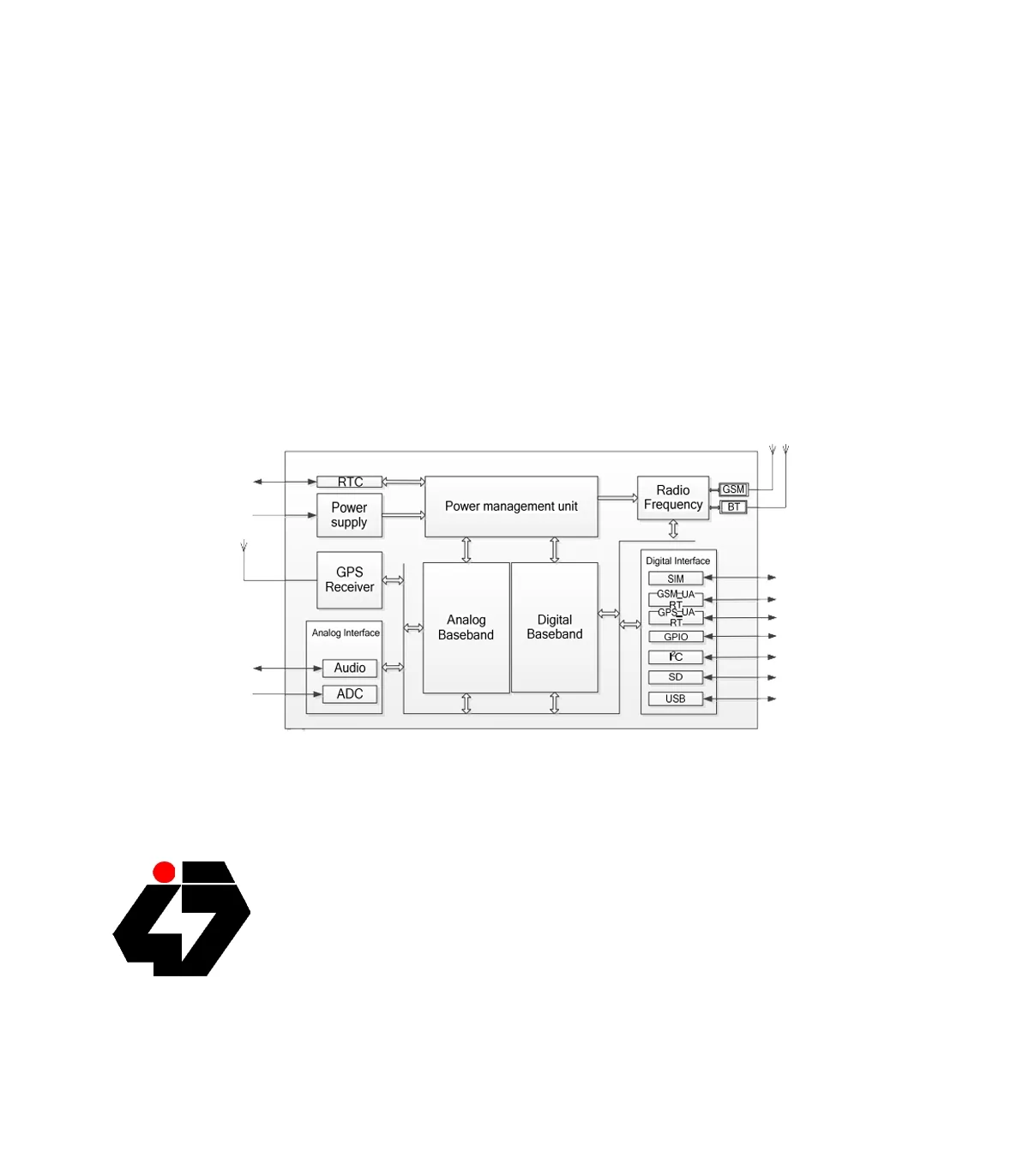

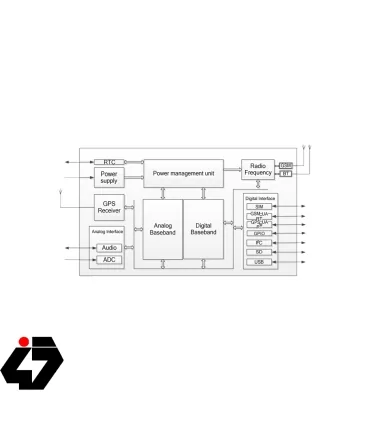

Introduction
SIM868 module is a complete Quad-Band GSM/GPRS module which combines GNSS technology for satellite navigation.
The compact design with LCC and LGA pads will significantly save both time and costs for customers to develop GNSS enabled applications. Featuring an industry-standard interface and GNSS function, it allows variable assets to be tracked seamlessly at any location and anytime with signal coverage.
Features
Quad-band 850/900/1800/1900MHz
GPRS multi-slot class 12/10
GPRS mobile station class B
Compliant to GSM phase 2/2+
Class 4 (2 W @ 850/900MHz)
Class 1 (1 W @ 1800/1900MHz)
Dimensions: 17.6*15.7*2.3mm
Weight: 1.5g
Control via AT commands (3GPP TS 27.007, 27.005 and SIMCom enhanced AT Commands)
Supply voltage range 3.4 ~ 4.4V
Low power consumption
Operation temperature:-40℃ ~85℃
Specifications for GPRS Data
GPRS class 12: max. 85.6 kbps (downlink/uplink)
PBCCH support
Coding schemes CS 1, 2, 3, 4
PPP-stack
USSD
Specifications for GPRS Data
Point to point MO and MT
SMS cell broadcast
Text and PDU mode
Software features
0710 MUX protocol
Embedded TCP/UDP protocol
FTP/HTTP
MMS
POP3/SMTP
DTMF
Jamming Detection
Audio Record
Specification for GPS
Receiver type
22 tracking /66 acquisition -channel
GPS L1 C/A code
Sensitivity
Tracking: -166 dBm
Cold starts : -148 dBm
Time-To-First-Fix
Cold starts: 29s (typ.)
Hot starts: <1s
Warm starts: 22s
Accuracy
Horizontal position : <2.5m CEP

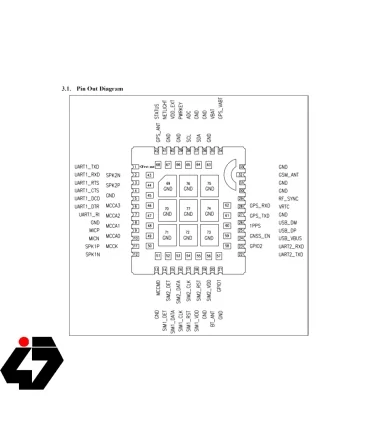

Interfaces

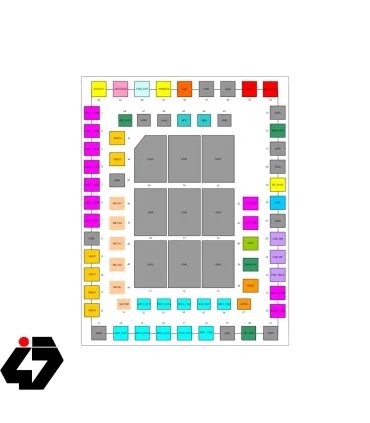

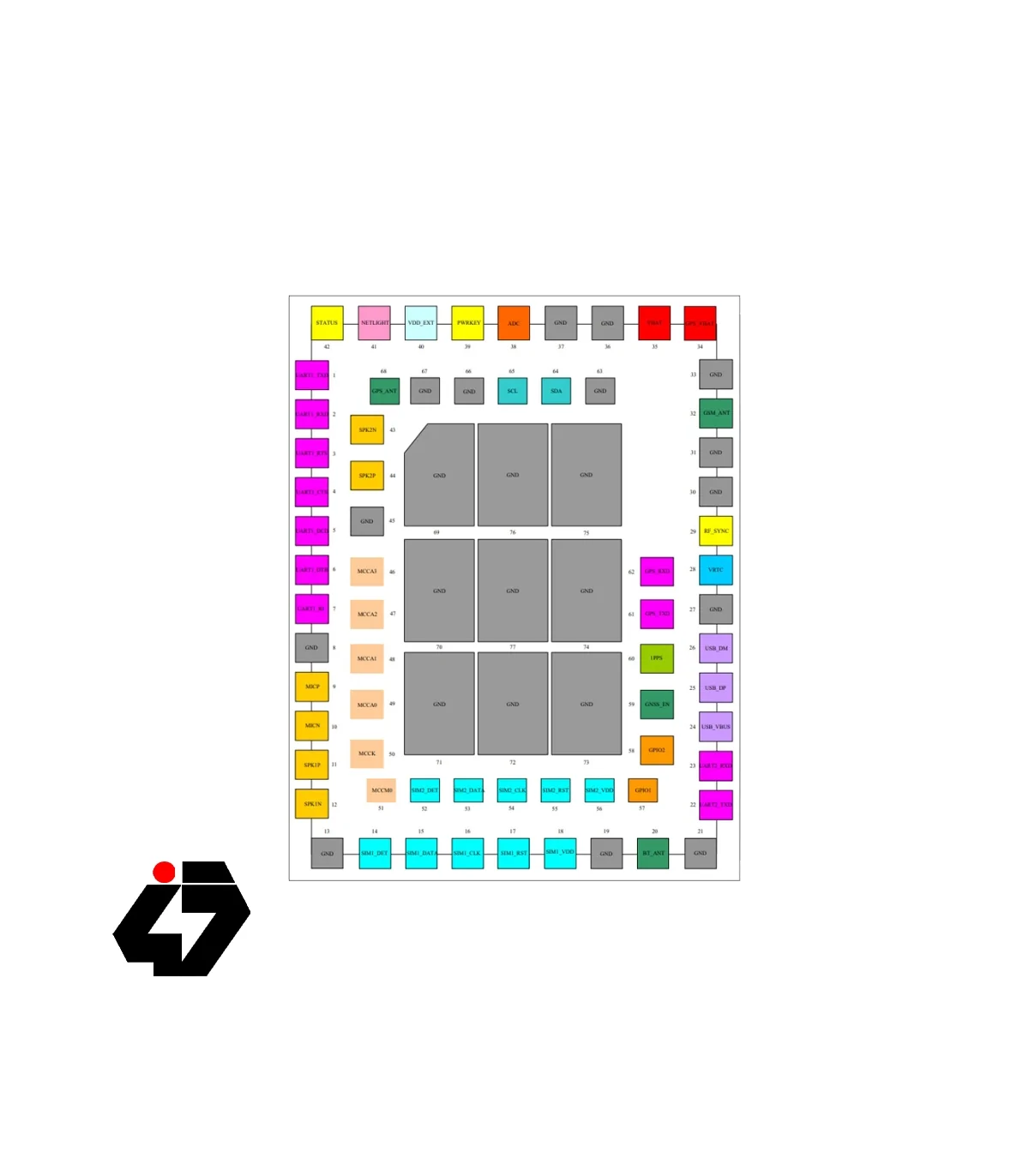

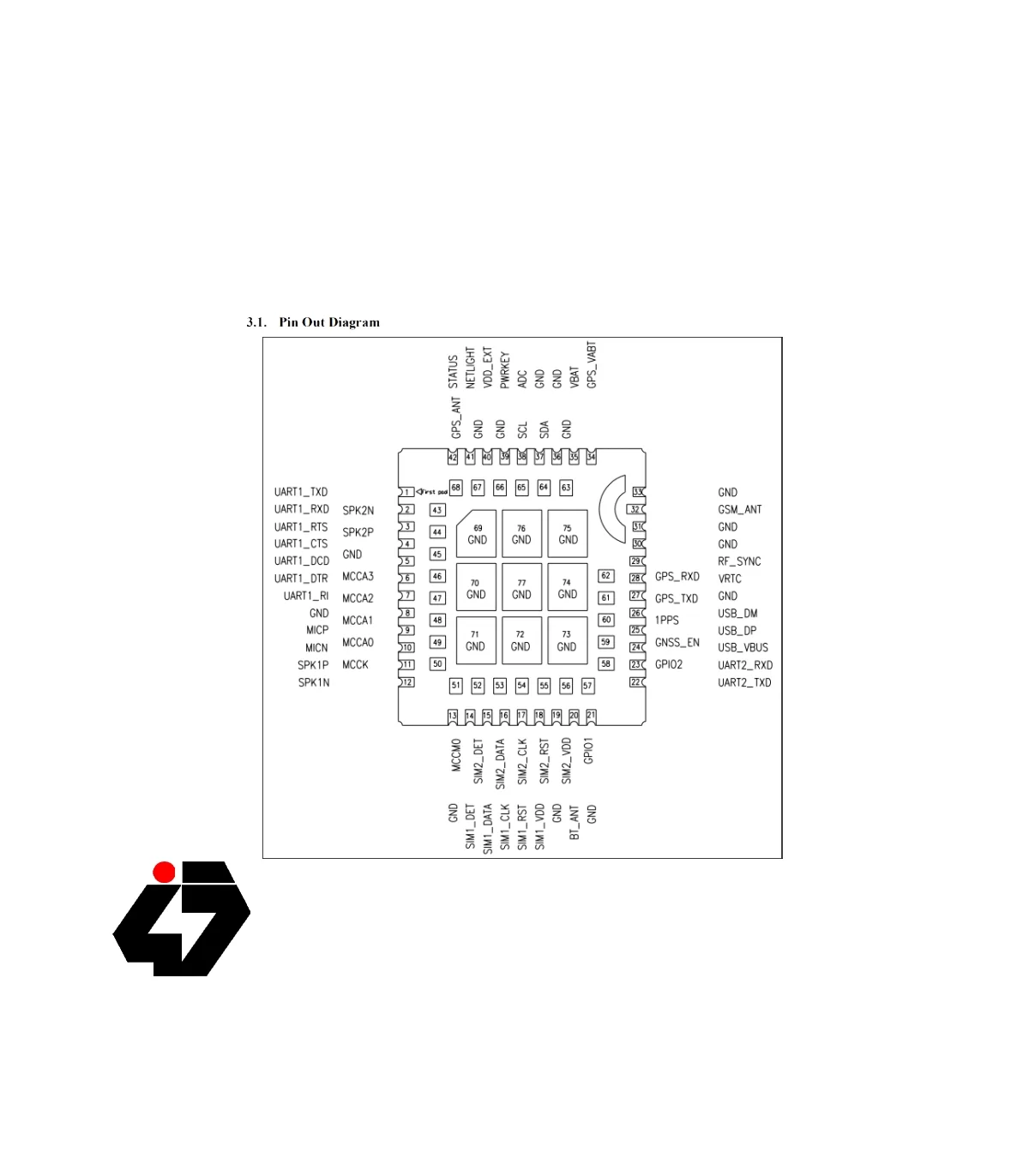

77 SMT pins including:
SIM Card Interfaces
SIM card: 3V/ 1.8V
Analog audio interface
RTC GNSS backup
I2C interface
USB interface
Serial interface
SD
GPIO
ADC
GSM Antenna pad
GNSS Antenna pad
Bluetooth Antenna pad
مشخصات
- ابعاد
- 2.3×17.6×15.7 میلی متر
- ولتاژ ورودی ( کاری )
- 3.4 الی 4.4 ولت
- وزن
- 1.5 گرم
- فرکانس
- 1800MHz, 1900MHz, 850MHz, 900MHz
- برند
- SIMCOM
- پروتکل ارتباطی
- USB , UART و...
- مدل
- SIM868
