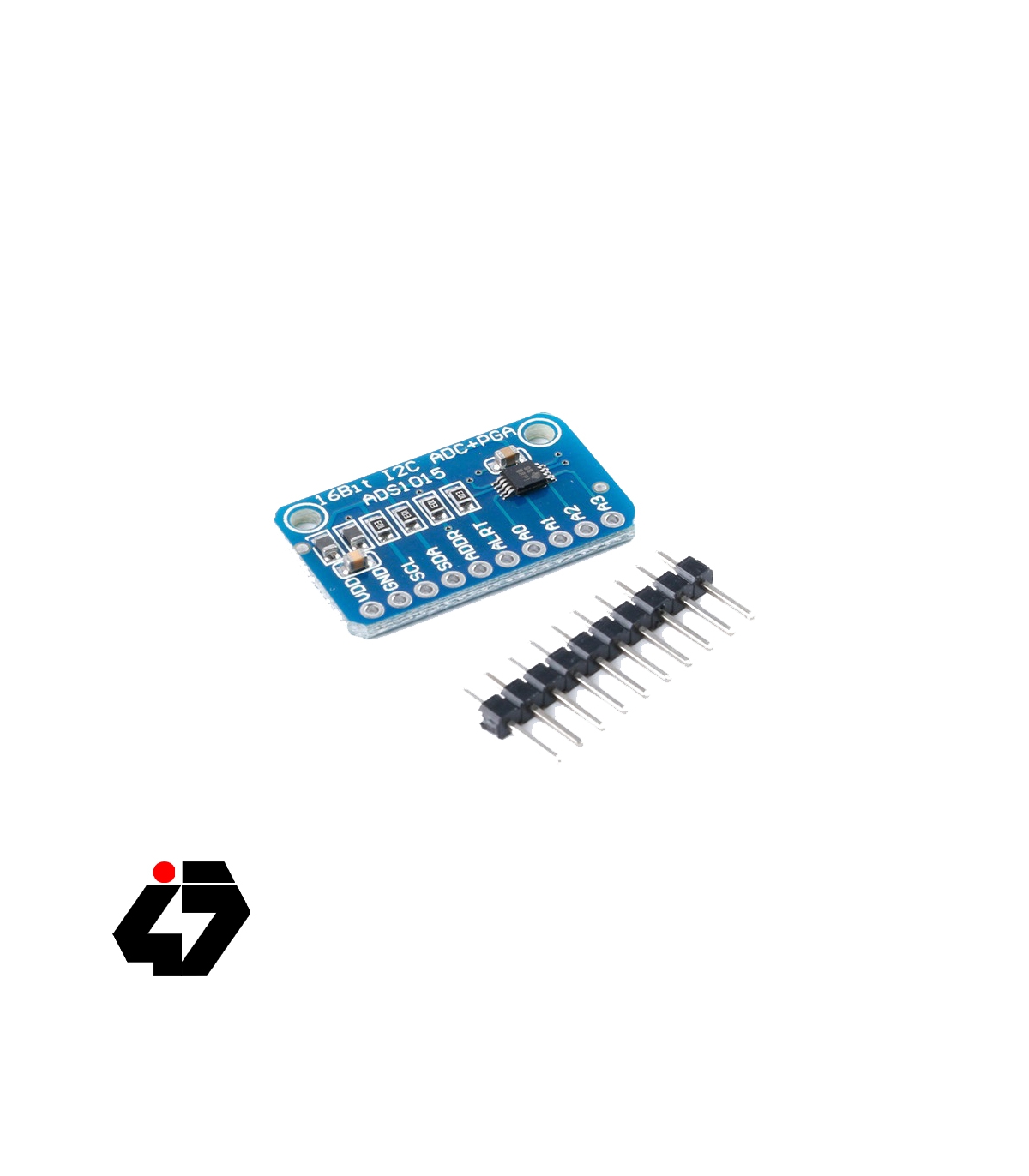

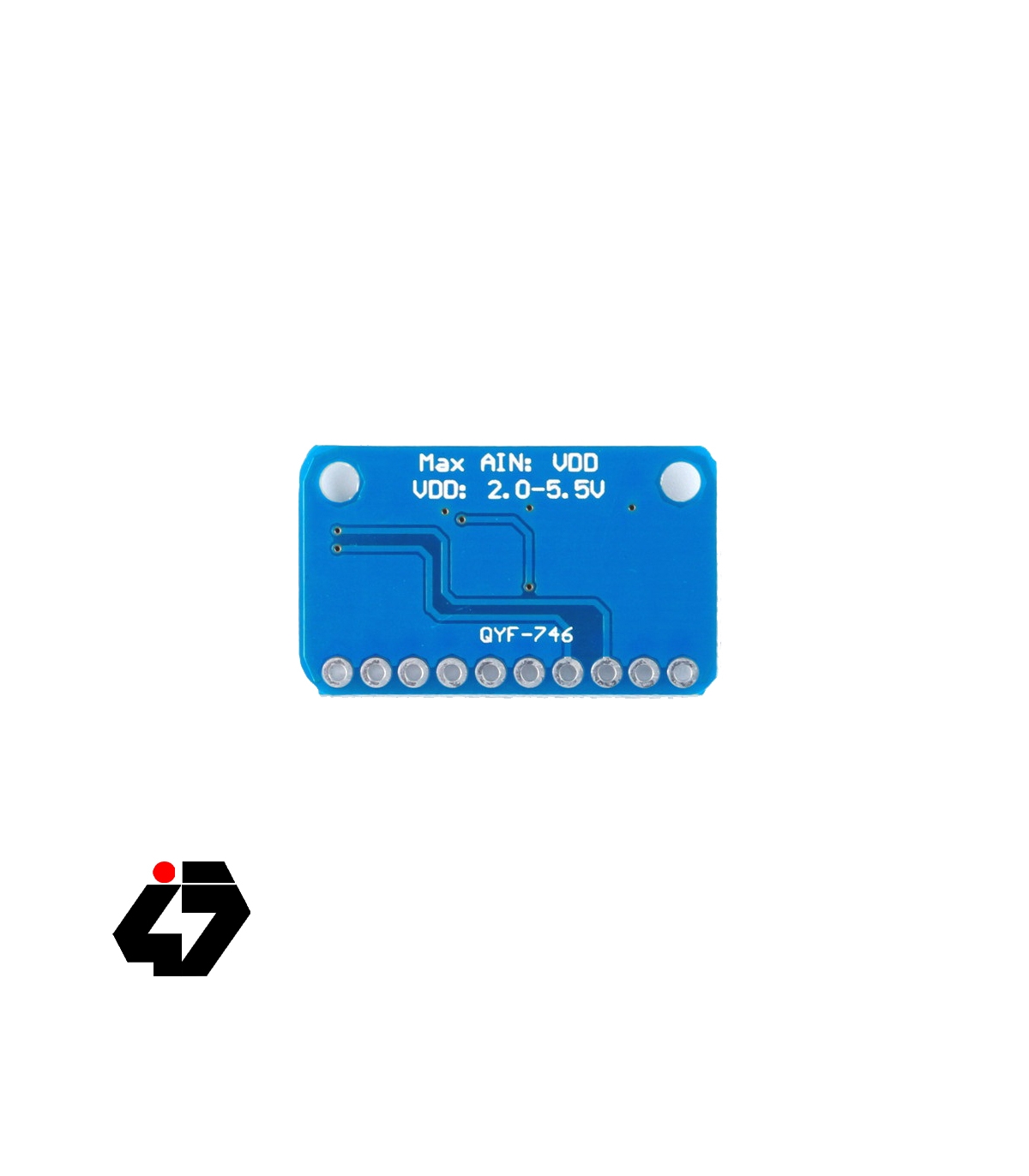

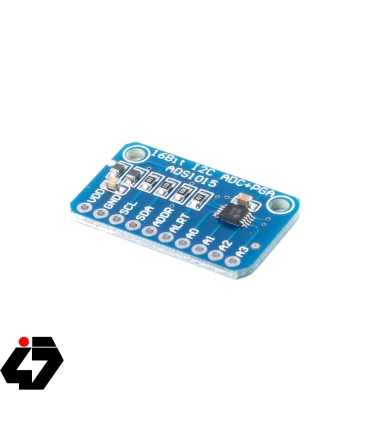

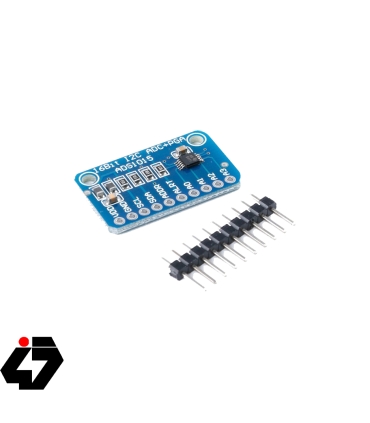

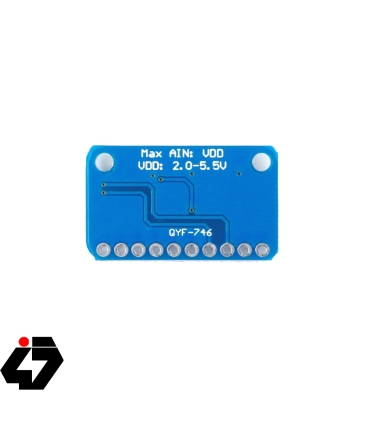

ماژول مبدل آنالوگ به دیجیتال 12 بیتی چهار کاناله ADS1015 دارای ارتباط I2C

این ماژول دارای اسیلاتور داخلی و Auto shut-down و Internal reference می باشد. این ماژول یک مبدل 4 کاناله آنالوگ به دیجیتال با دقت 12 بیت می باشد که از پروتکل i2c پشتیبانی می کند. از جمله کاربرد ها این ماژول می توان به استفاده در سنسورهای مختلف مانند سنسورهای دما، ولتمتر و ... اشاره کرد. پروتکل i2c پروتکل استاندارد با دو سیم بوده که بدین منظور از پایه های SCL/SDA جهت اتصال به میکروکنترلر استفاده می شود. ورودی ماژول از تکنولوژی مالتی پلکسر پشتیبانی کرده که بدین طریق می توان از4 کانال مجزا یا دو کانال بصورت تفاضلی استفاده کرد.

از ویژگی های دیگر این ماژول میتوان به منبع مرجع داخلی اشاره کرد که یک ولتاژ ثابت داخلی به منظور تعیین ولتاژ مرجع توسط ماژول ساخته می شود.

Description

The ADS115 and ADS1015, 4-channel split version are ideal for adding high-resolution analog to digital conversion to any project-based processor. These boards can run on power and logic signals between 2V and 5V, so they are compatible with all common 3.3V and 5V processors. Between them, 4 circuits can be controlled from the same 2-wire 12C bus, providing up to 16 grounded or 8 differential channels. The programmable gain amplifier provides a gain of up to x16 for small signals. The two panels are very similar, but the resolution and speed are different. ADS1115 has a higher resolution, and ADS1015 has a higher sampling rate.

Feature

Power / logic level: 2.0V to 5.5V

Low Current Consumption: Continuous Mode: Only 150μA One Shot Mode: Auto Power Off

Resolution: 12 bits

Programmable sampling rate: 128 to 3300 samples / sec

Internal low drift reference voltage

Internal oscillator

Internal: PGX16

I2C Interface: 4-pin optional address

Four grounded or 2 differential inputs

Comparable to programming

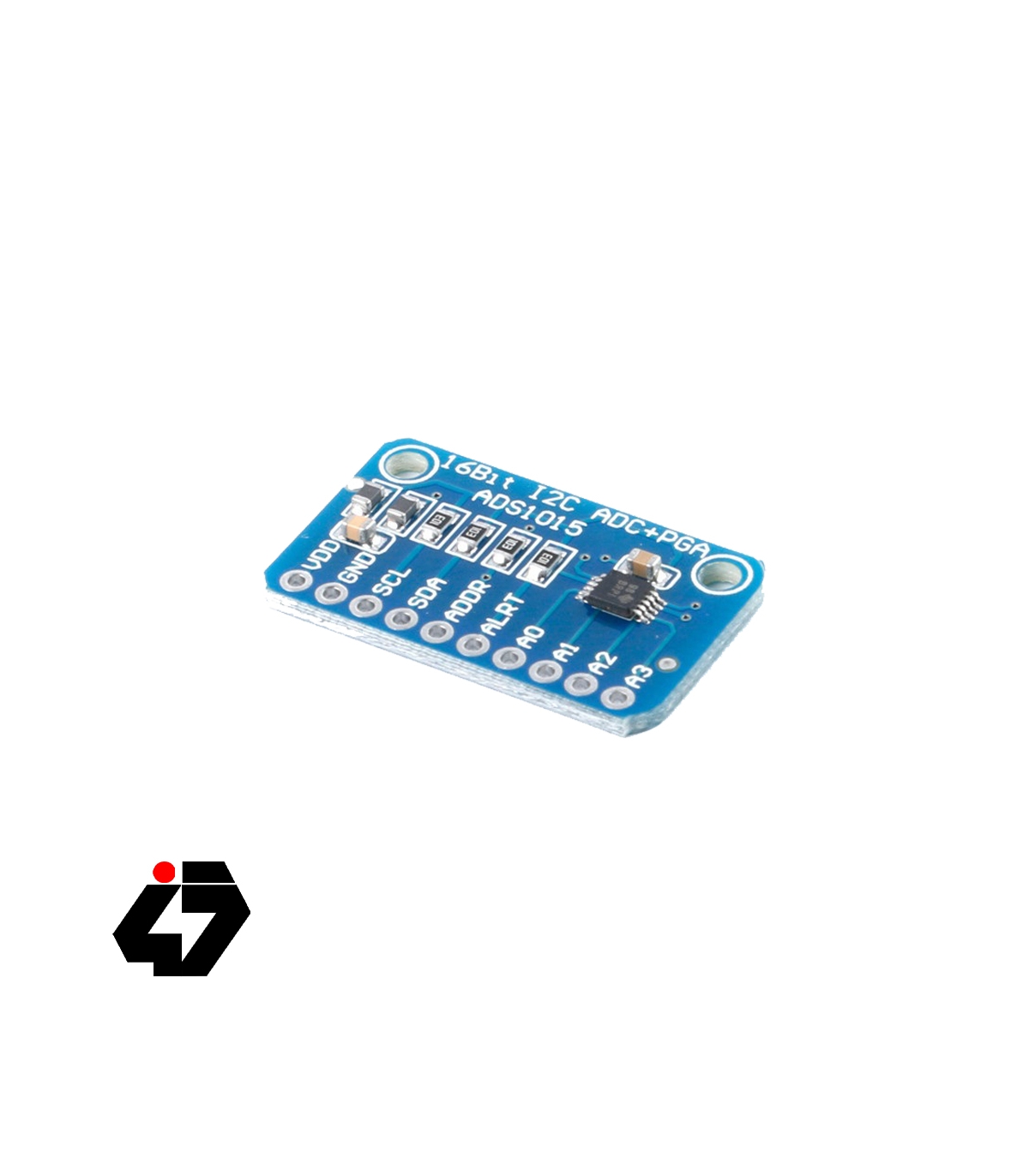

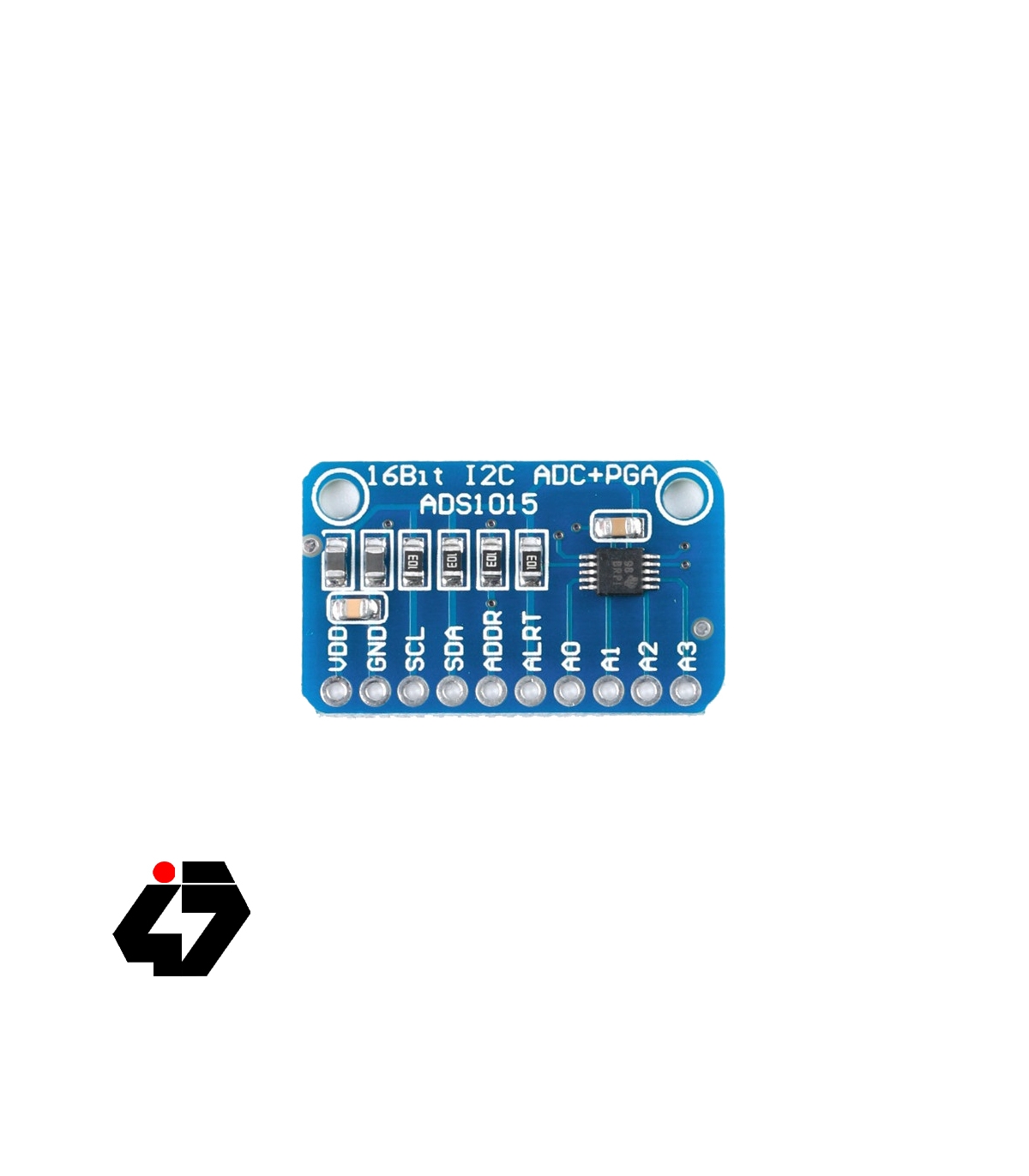

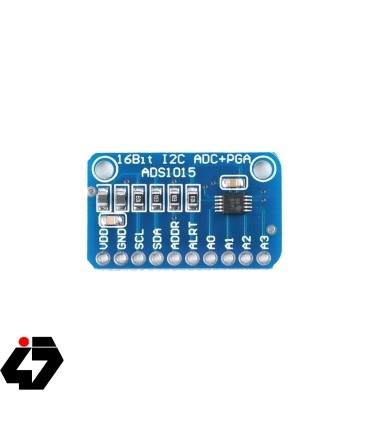

Pin Description:

VDD: Positive Power Supply (3.3V / 5V)

Grounding: Ground, negative force

SCL: IIC Clock Line

SDA: llC data cable

ADDR: Determine the address of the lIC slave

ALRT: Digital output or conversion comparator ready

A0: Channel 1 difference, input positive or grounded channel 1 input

A1: Channel 1 difference, negative input or grounded Channel 2 input

A2: Channel 2 difference, input positive or grounded Channel 3 input

A3: Channel 2 difference, negative input or grounded channel 4 input

Instructions for use:

The IIC bus module has a resistor, users do not need to pull it, the default 7-bit IIC address of the module is 0x48 (1001000), and the chip uses a smart turning method that allows one-pin address (ADDR) to achieve four different the address of

When ADDR is anchored, the llC address is 0x48 (1001000)

When ADDR is connected to VDD, the IIC address is 0x49 (1001001)

When the ADDR is connected to the SDA, the IIC address is 0x4A (1001010)

When the ADDR is connected to the SCL, the IIC address is 0x4B (1001011)
