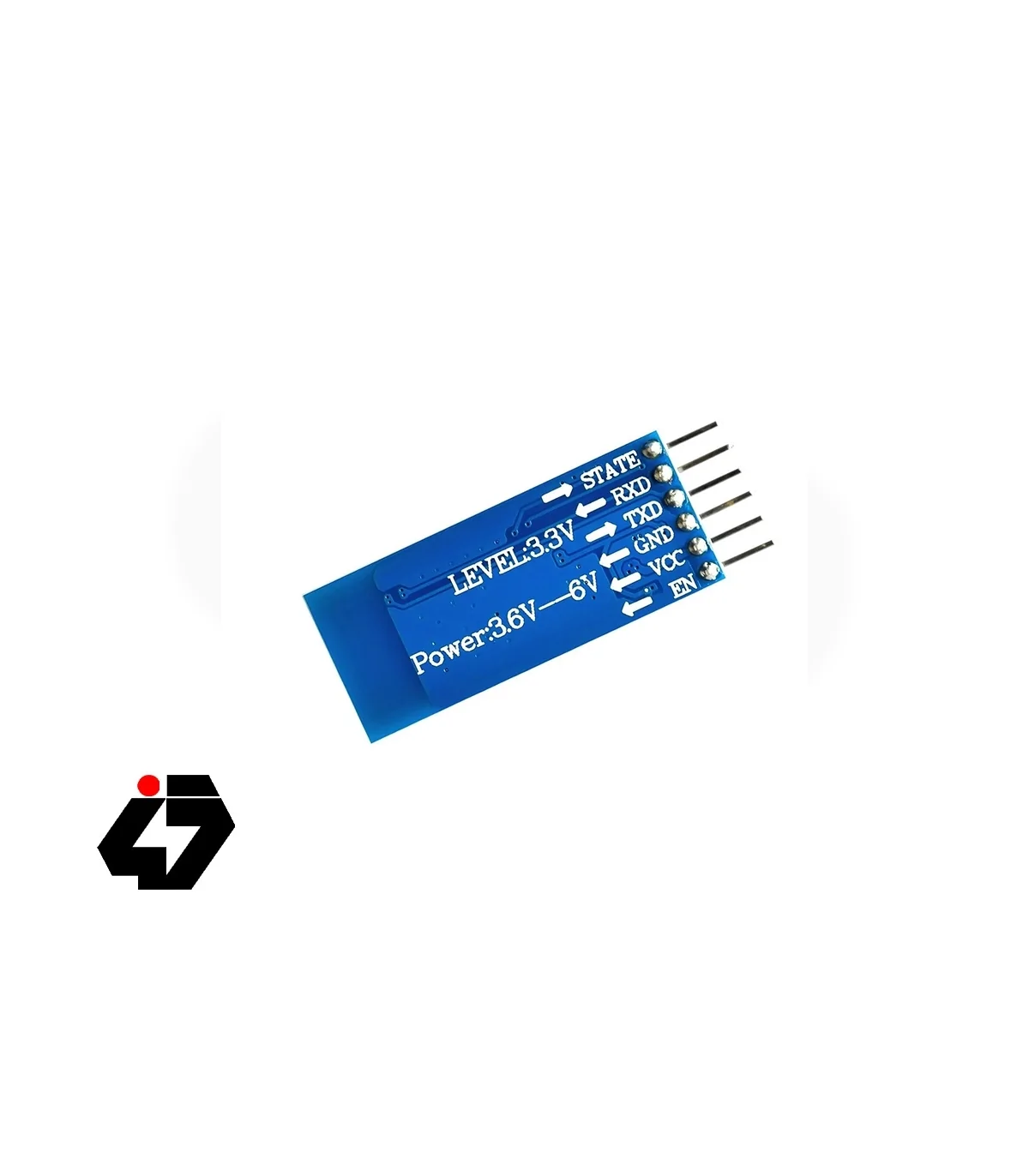

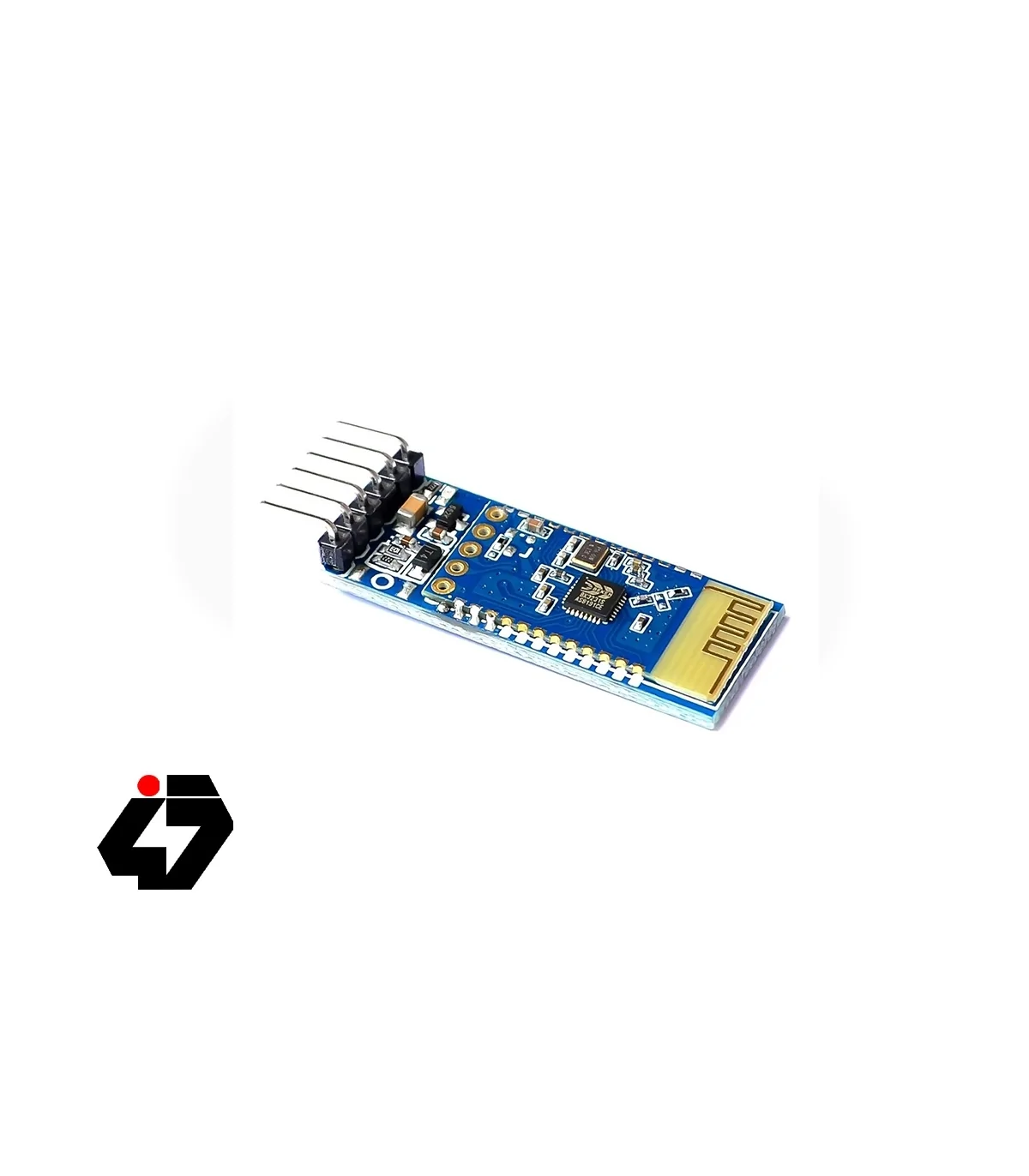

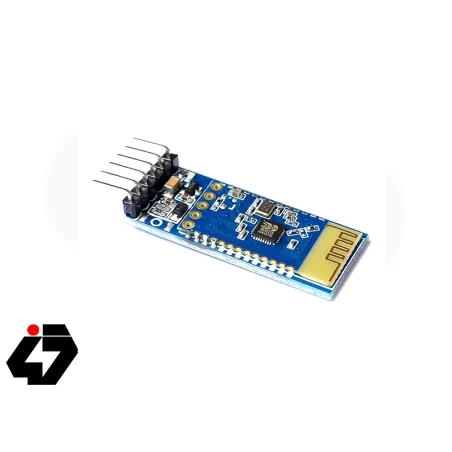

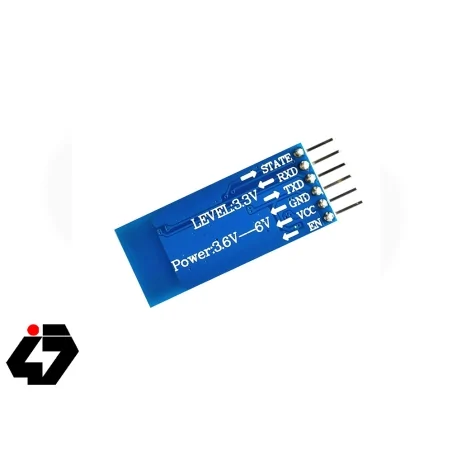

ماژول بلوتوث سریال SPP-C به همراه برد کمکی
ماژول سریال SPP-C مشابه ماژول های HC-06 و HC-05 با ولتاژ کاری 3.6 الی 6 ولت
این ماژول نیز یکی دیگر از ماژول های ارزان قیمت بلوتوث بوده که از نسل دوم بلوتوث پشتیبانی می کند.
ماژول در دو حالت master & slave قابل استفاده است.
به منظور نشان دادن حالات مختلف از از یک led متصل به پین 24 استفاده می شود.
در حالتSlave ، LED متصل به این پایه بصورت 800 میلی ثانیه خاموش - 800 میلی ثانیه روشن خواهد بود و هنگام pair شدن، نیز دائم روشن خواهد بود.
اطلاعات مختلف در این ماژول مانند تغییر نام، تغییر بادریت، تغییر پسورد pair و... از طریق ارسال ATcommand قابل تغییر است.
بادریت پیش فرض ماژول 9600 می باشد. برای تبادل اطلاعات بی سیم در فواصل کوتاه مناسب است که به راحتی می توان به کامپیوتر (PC) و یا بین دو ماژول ارتباط برقرار کرد
کاربردها
هوشمند سازی ساختمان ها
دستگاه های دیاگ خودرو بی سیم
موس و کی برد بی سیم
سیستم های آلارم و امنیت
جایگزین کابل سریال
وسایل هوشمند، کنترل صنعتی
کنسول های بازی بی سیم (joystick)
پرینترهای بلوتوثی
سیستم بی سیم نمایش،کنترل و افکت دهی LED
تجهیزات رای گیری تعاملی ویژه برنامه های تلویزیونی ، مسابقات و ...
Specification
Type : Voltage Regulator
Dissipation Power : Bluetooth Serial Pass-Through Module
Operating Temperature : -40~85 Degrees Celsius
Package : TQFP
Model Number : SPPC HC-06 BK3431s Bluetooth Wireless Module
Supply Voltage : 3.6~6V
Application : SPP-C HC-05 HC-06 Bluetooth Wireless Serial Communication Module
SPP-C Replace HC-06 Bluetooth Serial Pass-Through Module SPPC Wireless Serial Communication PCB Bluetooth Module For Arduino
BK3431s Bluetooth Module
It is compatible with HC-05/06 slave mode, support Bluetooth SPP protocol, transmission speed up to dozens of K per second, can replace the Bluetooth 3 and 2 serial communication module on the market.
Product Parameter:
Working Voltage: 3.6-6V
Working Temperature:-40~85 Degree Celsius
Antenna: PCB on-board antenna
Wake Mode:19MA
Sleep Mode: 40uA
Application
Bluetooth printer machine
Bluetooth POS machine
Intelligence home control
Bluetooth wireless data transmission
مشخصات
- ابعاد

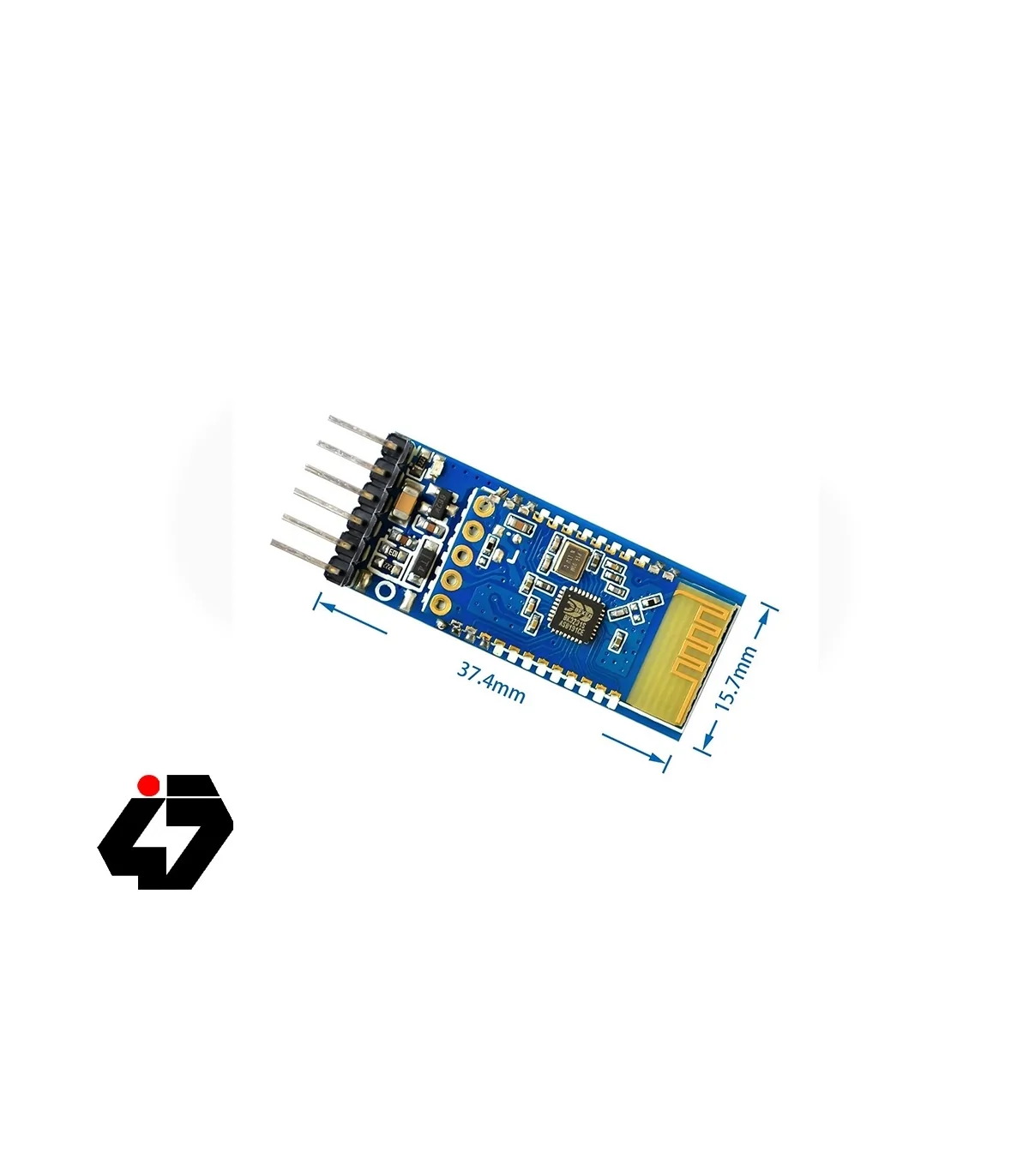

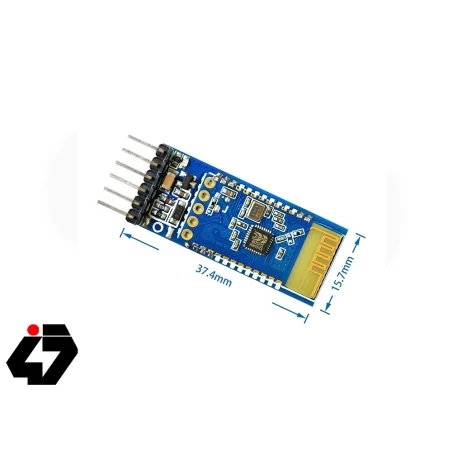

- 15.7 × 37.4 میلی متر
- ساخت کشور
- چین
- ولتاژ ورودی ( کاری )
- 3.3 ولت
- جریان مصرفی
- 20 میلی آمپر
- نوع تغذیه
- از طریق جک آداپتور
- وزن
- 2 گرم
- فرکانس
- 2.4GHz
- کارکرد
- Master / Slave
- نوع ارتباط با میکروکنترلر
- UART
- بادریت های مورد پوشش
- 9600 , 19200 , 38400 , 57600 , 115200, 230400 , 460800
- نوع ارتباط بلوتوث
- SPP Serial Protocol
- ورژن بلوتوث
- V2.1 Class2
