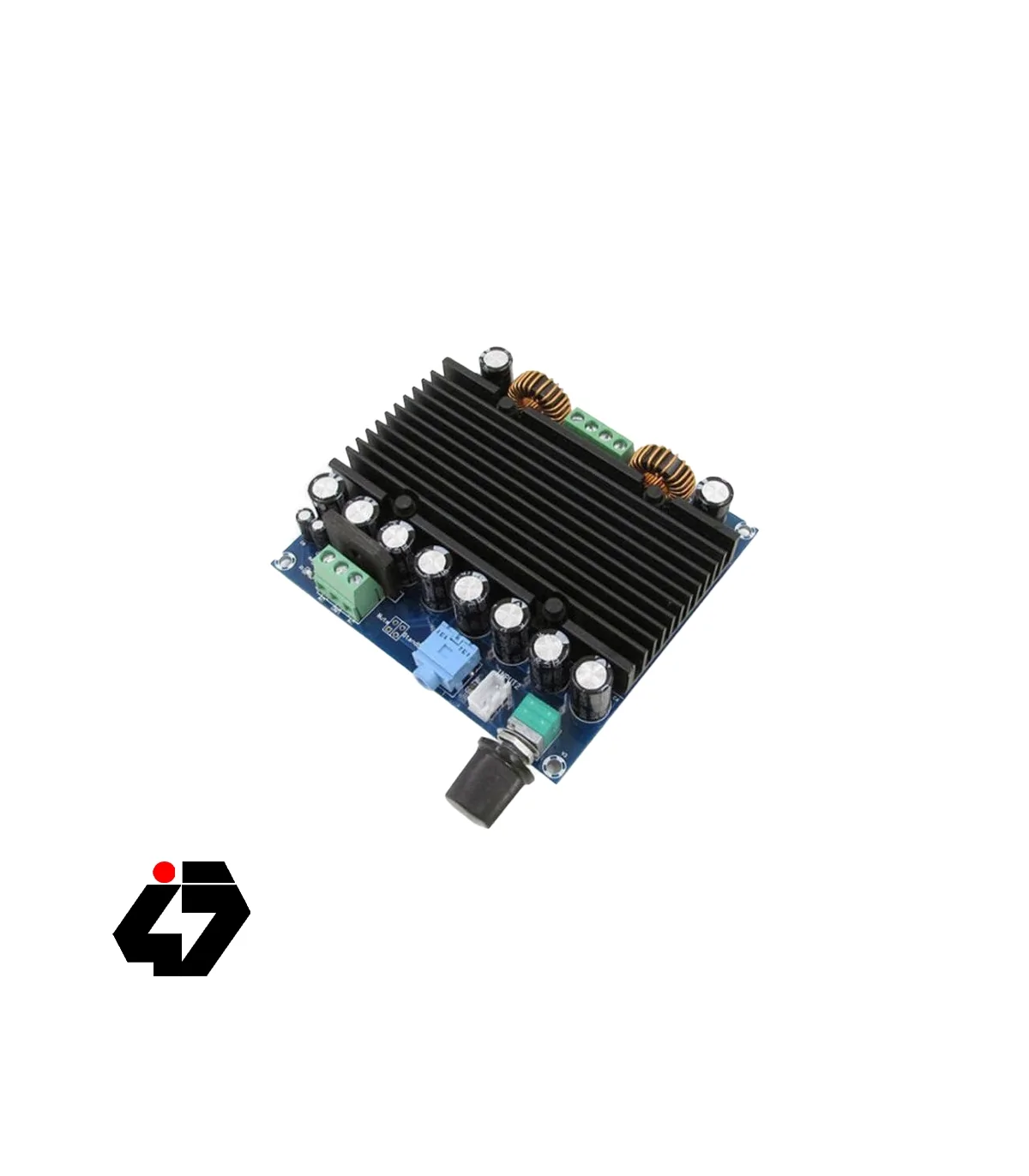

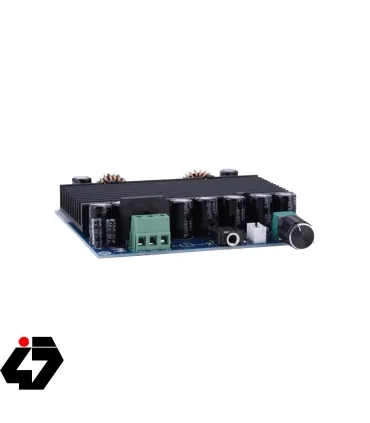

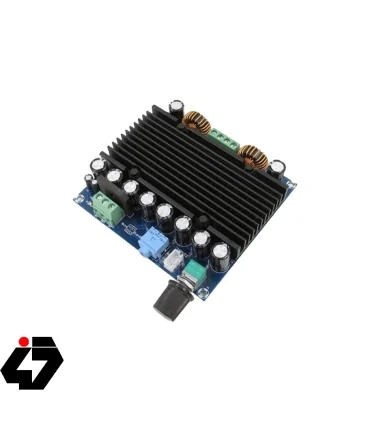

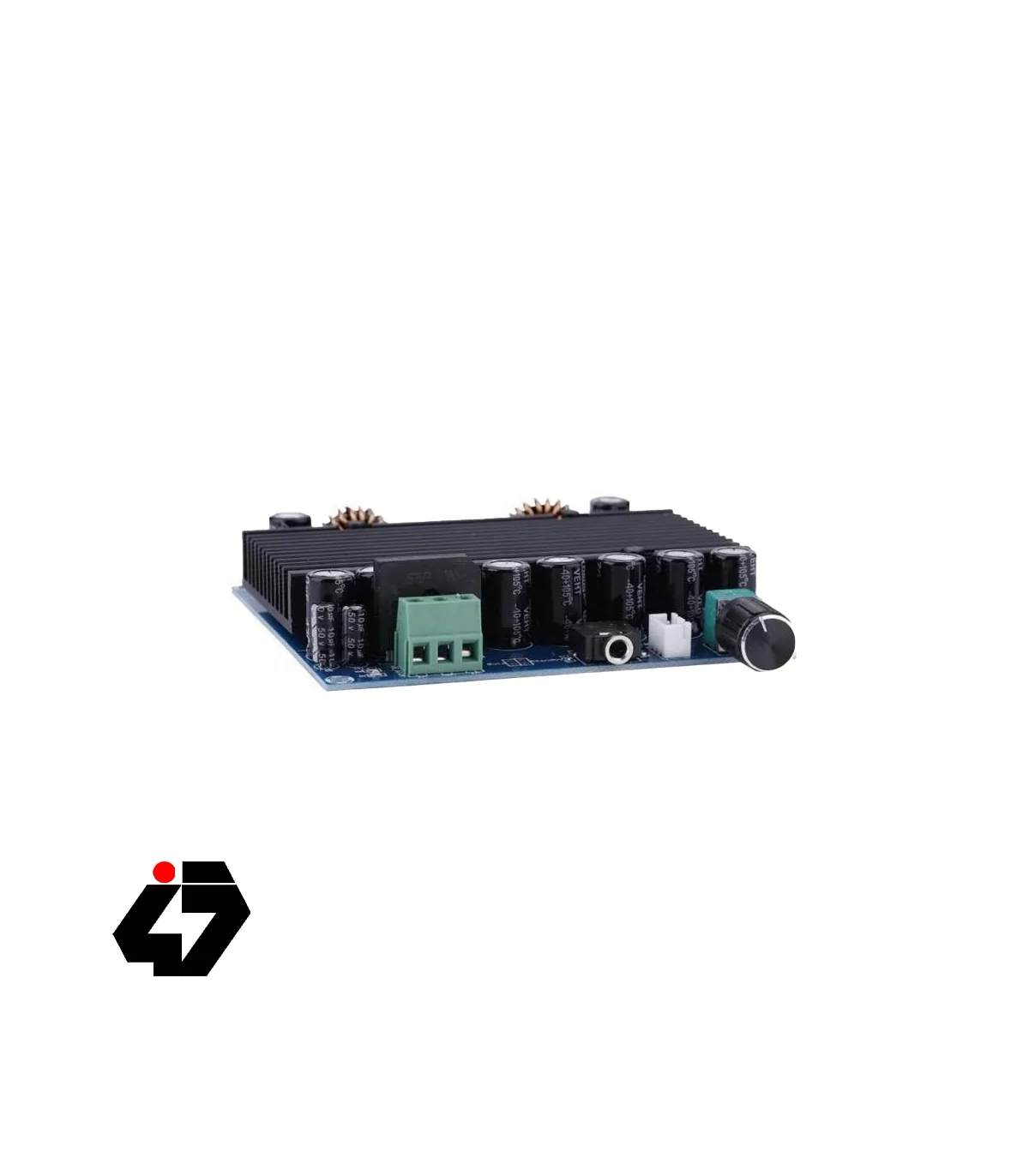

ماژول آمپلی فایر 2X210W وات استریو XH-M251
تقویت کننده 2x210 وات پرقدرت مبتنی بر تراشه TDA8954 با حداکثر تغذیه 28 ولت دوبل
آمپلی فایر دستگاهی هست که برای تقویت کردن سیگنالهای ضعیف استفاده می شود . صدای تولیدی توسط هر دستگاه صوتی به تنهایی قابل شنیدن نمی باشد.بنابراین صدا باید به آمپلی فایر فرستاده شود تا طی چند مرحله تقویت و تفکیک سازی شود. سپس به بلندگو ها در هر کانال ارسال شود.
میزان یا درجه تقویت آمپلی فایرها با هم متفاوت هست و معمولآ برای تفکیک آنها از دسته بندی براساس توان تقویت کنندگی آنها استفاده می شود .آمپلی فایر ها کاربردهای متفاوتی داشته و در جاهای مختلف با اندازه های متفاوت و توانهای متفاوت بکار گرفته می شود. خروجی آمپلی فایر با بلندگو ها باید یکسان باشد.
Introduction

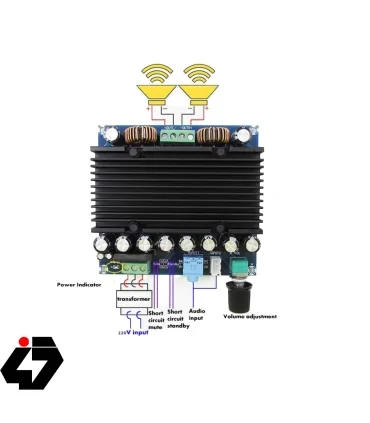

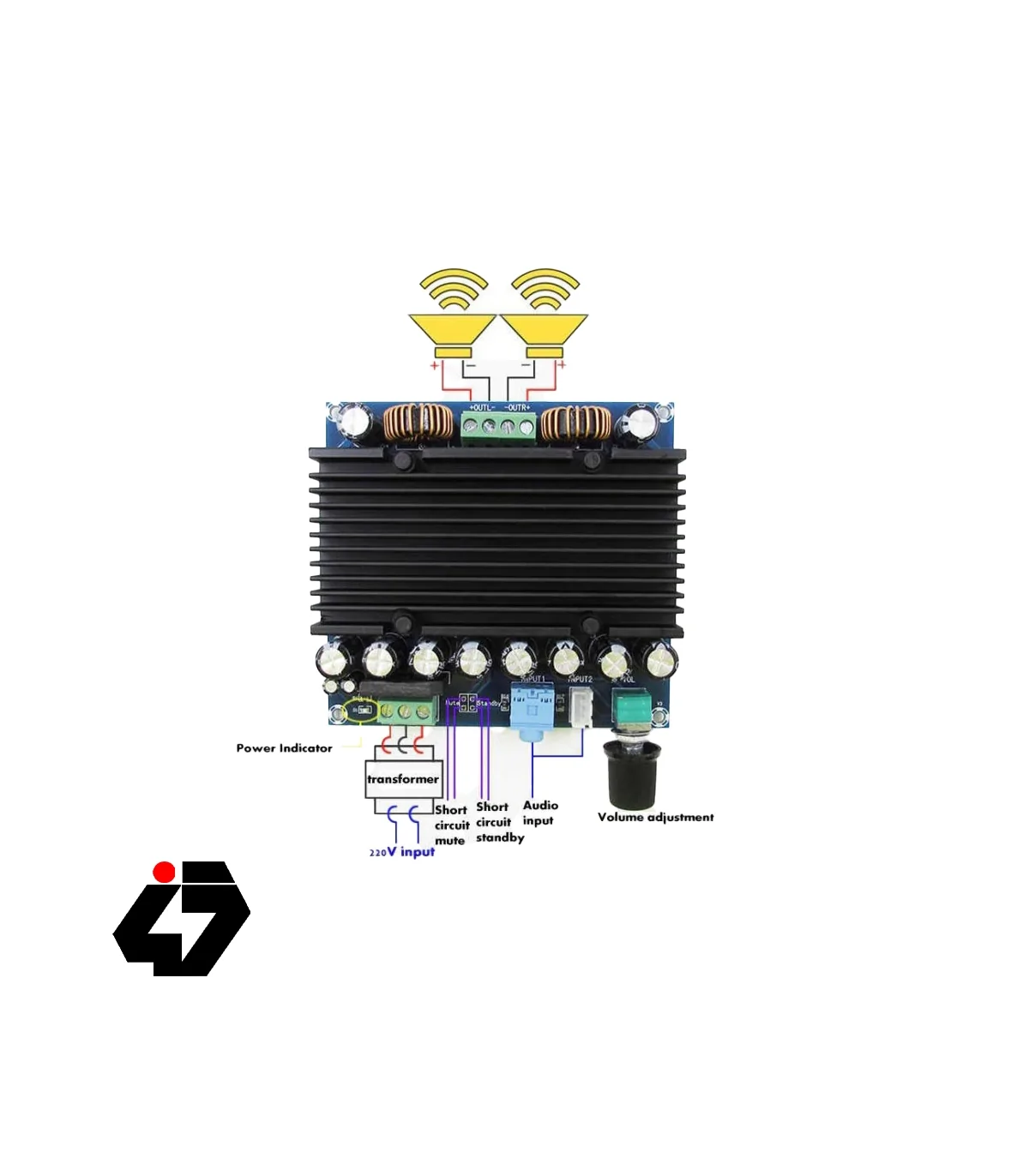

XH-M251 Stereo audio amplifier with very compact size but incredible power of 210+210W, thanks to the TDA8954 chip, manufactured by NXP Semiconductors. It can be connected to devices such as PCs, notebooks, tablets, and smartphones via a 3.5mm audio input jack. Integrates on PCB one potentiometer for the listening volume regulation. High power output, sound clarity and compact size make it a very versatile product.
TDA8954 is a new type of high-efficiency class D audio power amplifier with a typical output power of 4 Ohms at load.
This product uses the double power supply transformer with a power supply range from 12V to 28V also can work.
Normally, with full differential input, high power output in double AC28V, RL=4 Ohms, as a dual-channel 2 * 210W.
Because of the BD modulation in normal working noise is very low, the sound of a zero dead-time PWM output.
Specification
Model: XH-M251
IC: TDA8954
Two channels: 210+210W
Class: D
Supply voltage: 12+12 ~ 28+28VAC
Speaker Impedance: 4 ⁓ 8ohm
Speaker output: screw terminal block, pitch 5.0mm

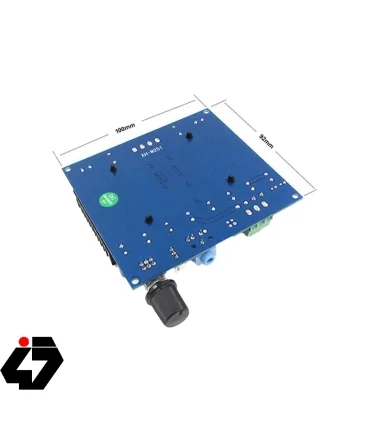

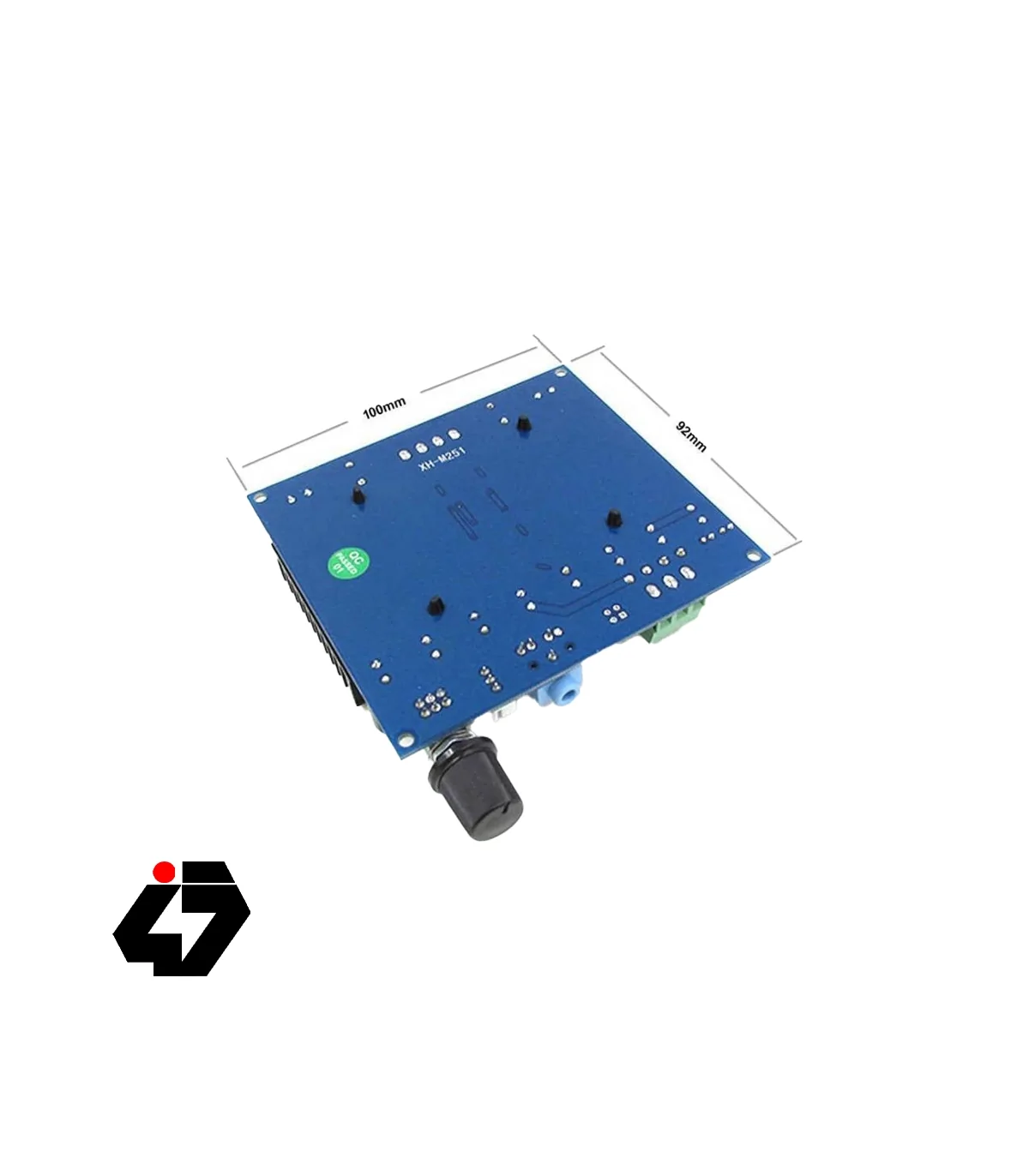

Dimensions: 100 x 92mm
مشخصات
- ابعاد
- 190 * 150 * 25 میلی متر
- ولتاژ ورودی ( کاری )
- AC 12-28V
- تراشه
- TDA8954
- وزن
- 168گرم
- توان خروجی
- 210W . 2
- مقاومت خروجی
- 4-8ohm
- تعداد کانال
- 2
