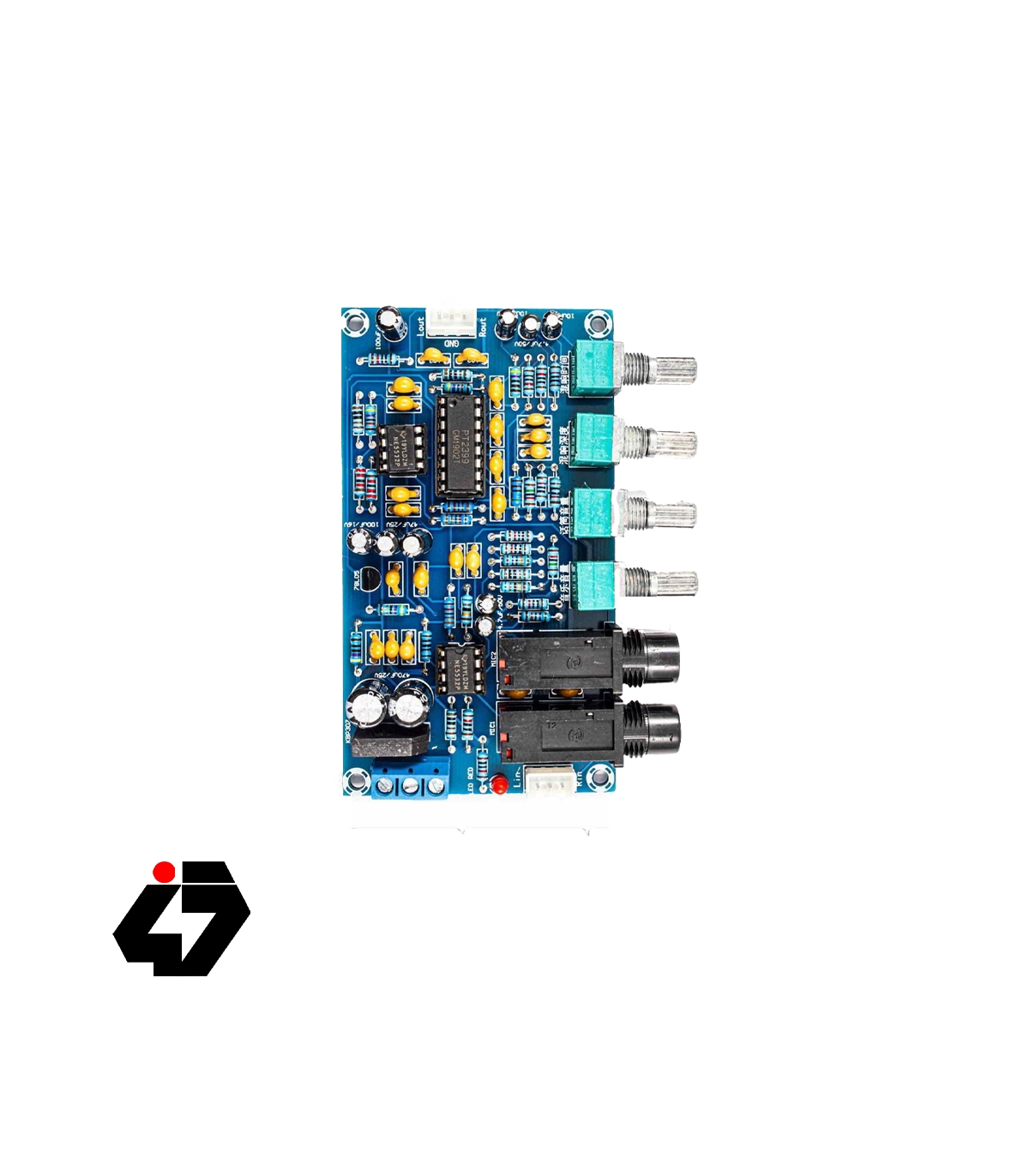

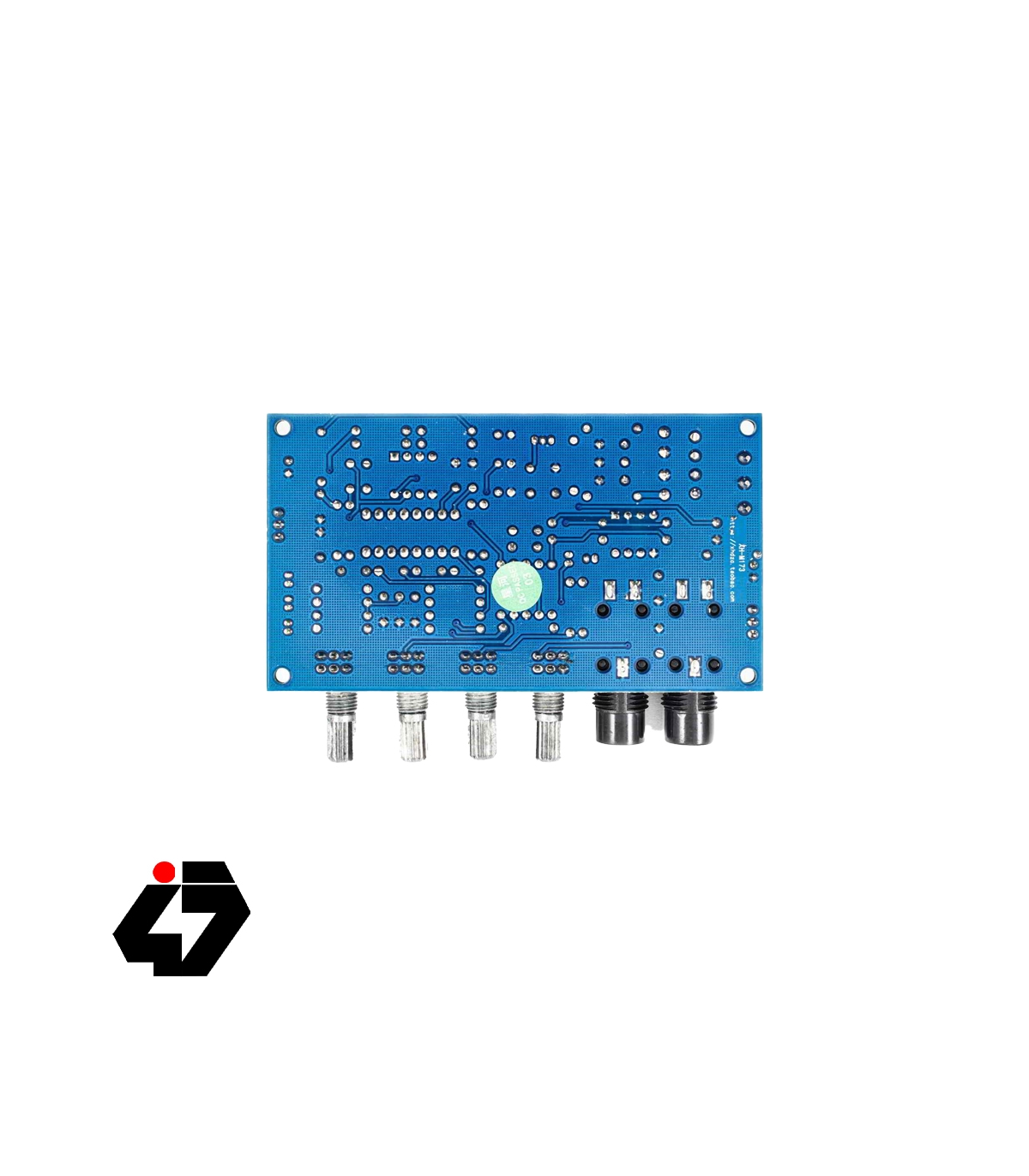

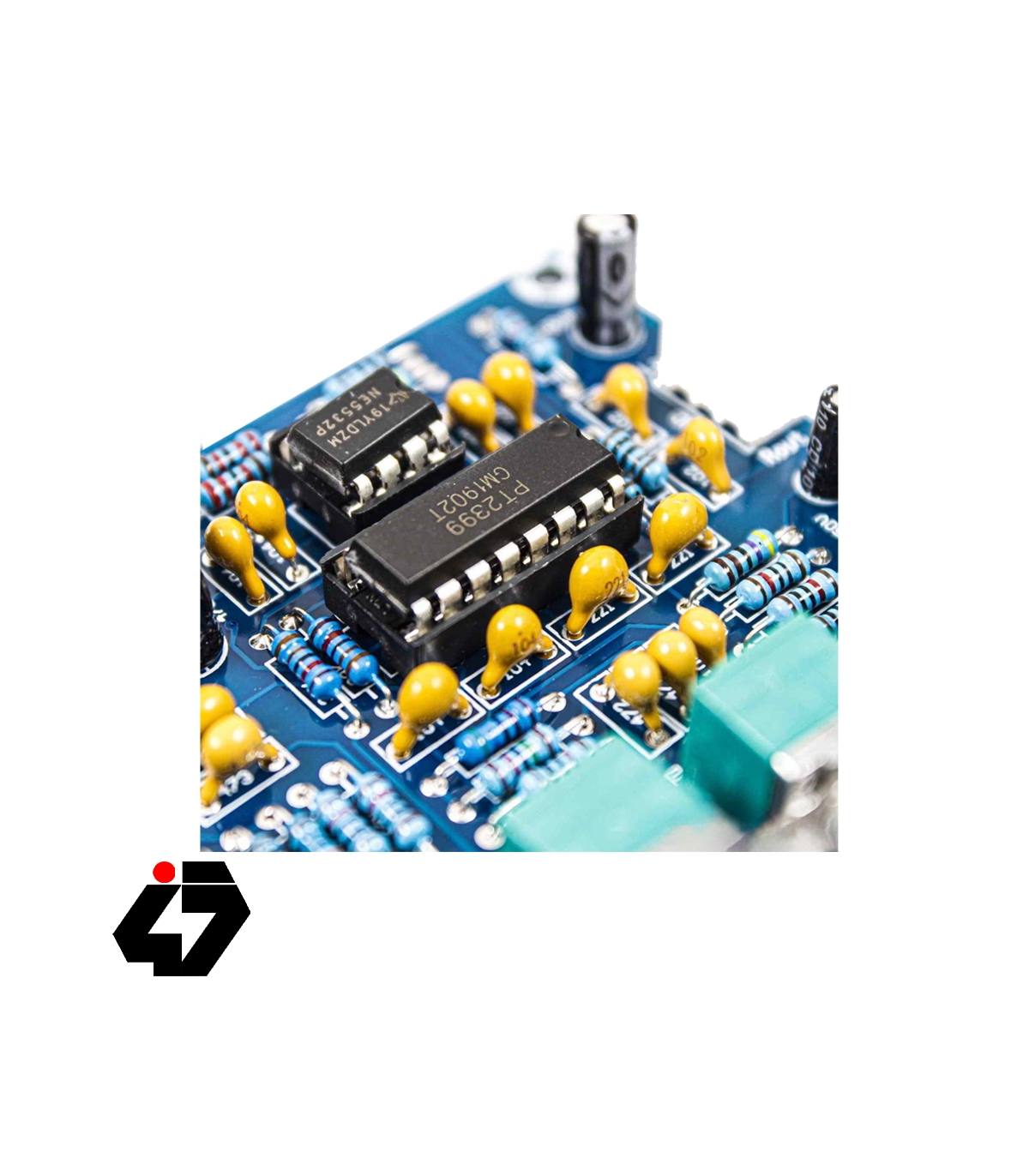

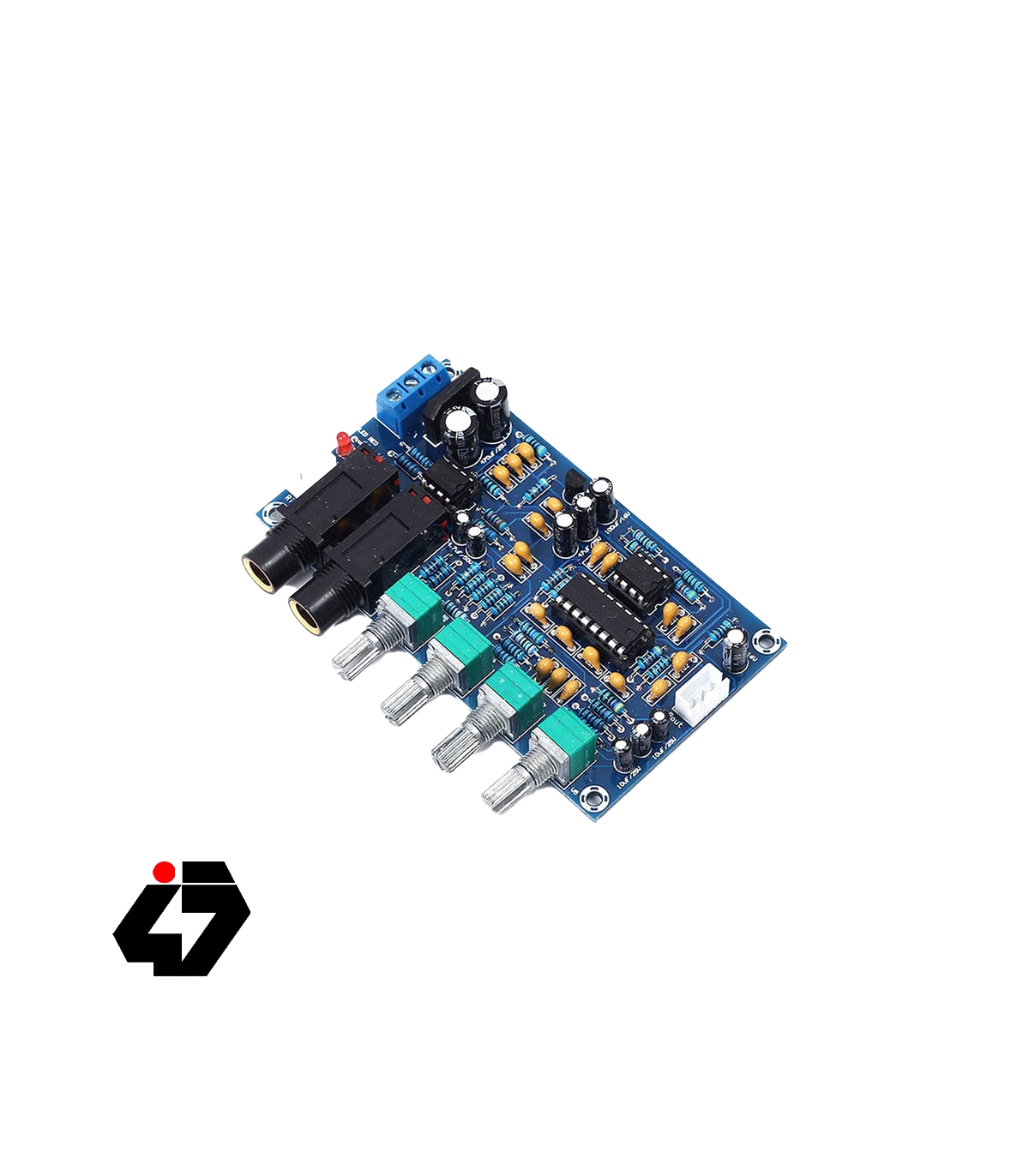

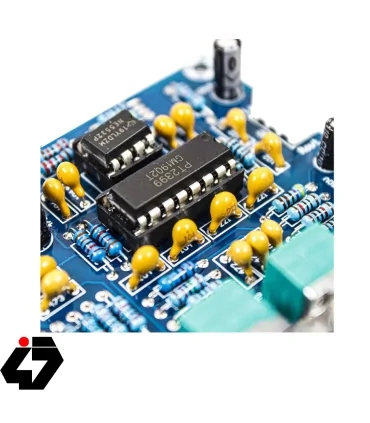

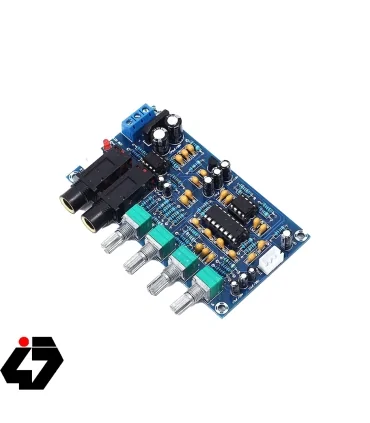

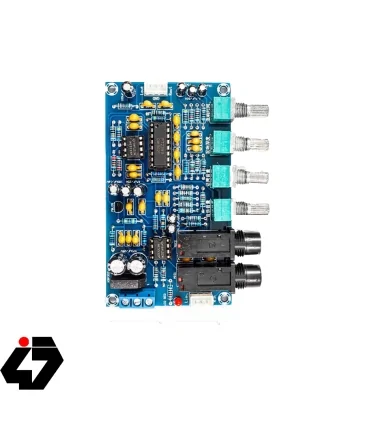

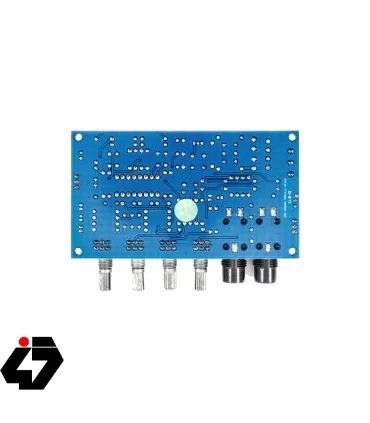

برد اکو و پری آمپلی فایر حرفه ای XH-M173

XH-M173 یک برد حرفه ای اکو و ماژول پیش تقویت کننده است که برای استفاده در برنامه های صوتی طراحی شده است. این یک برد مدار کوچک است که شامل قطعات الکترونیکی مختلف، از جمله یک تراشه پردازش اکو، یک پیش تقویت کننده و اجزای مختلف دیگر است.

این ماژول معمولاً در برنامه‌های پردازش صدا، مانند ماشین‌های کارائوکه، تجهیزات دی‌جی، و سایر سیستم‌های صوتی که به صدای با کیفیت بالا نیاز است، استفاده می‌شود. پیش تقویت کننده به افزایش سطح سیگنال صدای ورودی کمک می کند، در حالی که تراشه پردازش اکو یک افکت اکو ایجاد می کند که می تواند به سیگنال صوتی اضافه شود.

مشخصات ولوم ها

ولوم ۱ : کنترل صدای ورودی AUX
ولوم ۲ : کنترل صدای ورودی میکروفن ها
ولوم ۳ : تکرار صدا
ولوم ۴ : حجم صدا و اکو

Descriptions

Model: XH – M173

Name: karaoke reverberation board

output Load :4-8ohm

current : 3 Amp

chip selecting type :dual power AC6-20 v

Size: 100 * 57 * 17 mm

Weight: 62 g

note:

۱٫Using AC double 12 v transformer

۲٫This board audio output part need Received amplifier board, not directly Received to the Audio

Description:

Product Name: Cara OK reverberation board

Output load: after power amplifier

Chip selection: dual power AC12V

Overall size: 100*57*17MM

Product net weight: 62g

Instructions:

GND Rin: Lin respectively, said the audio input signal in the left and right channels

GND Rout: Lout respectively, said the audio output signal of the left channel ground

MIC2: MIC1 is used to connect the microphone, and the microphone connector can be plugged directly into the connector.
