تقویت کننده صدا آمپلی فایر دیجیتال تک کاناله مونو با توان خروجی 100 وات

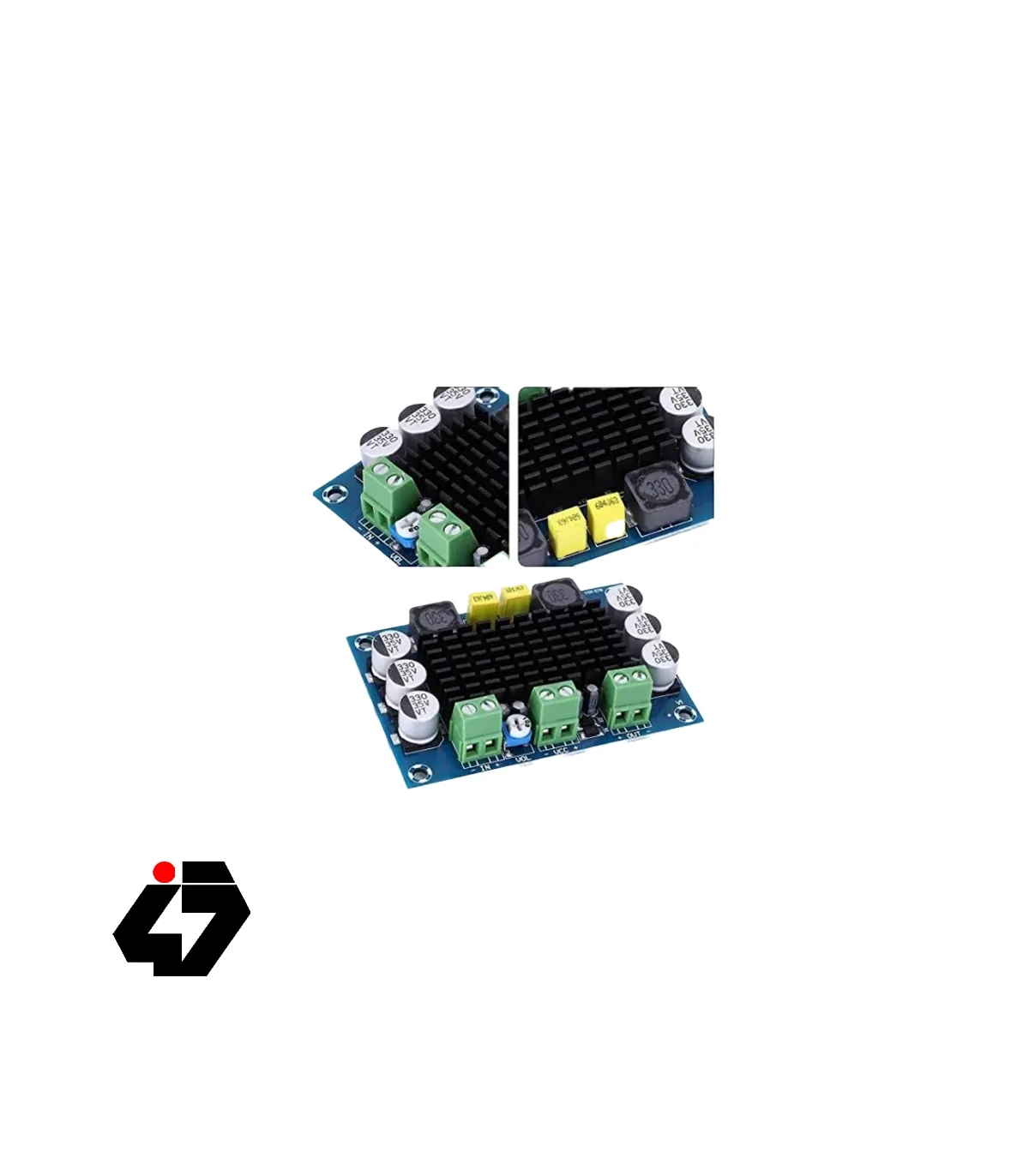

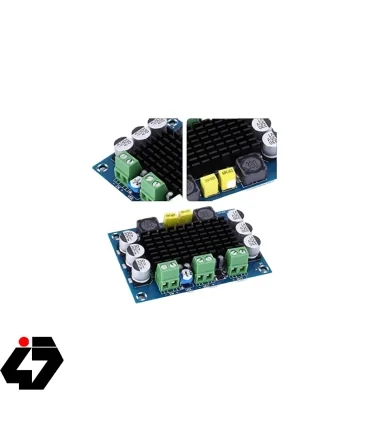

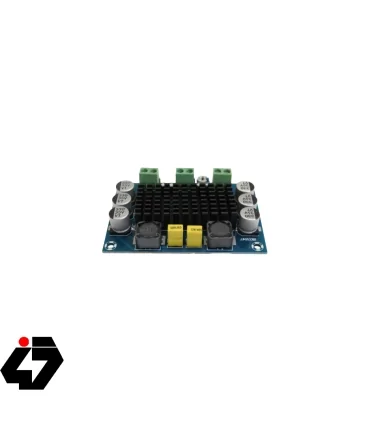

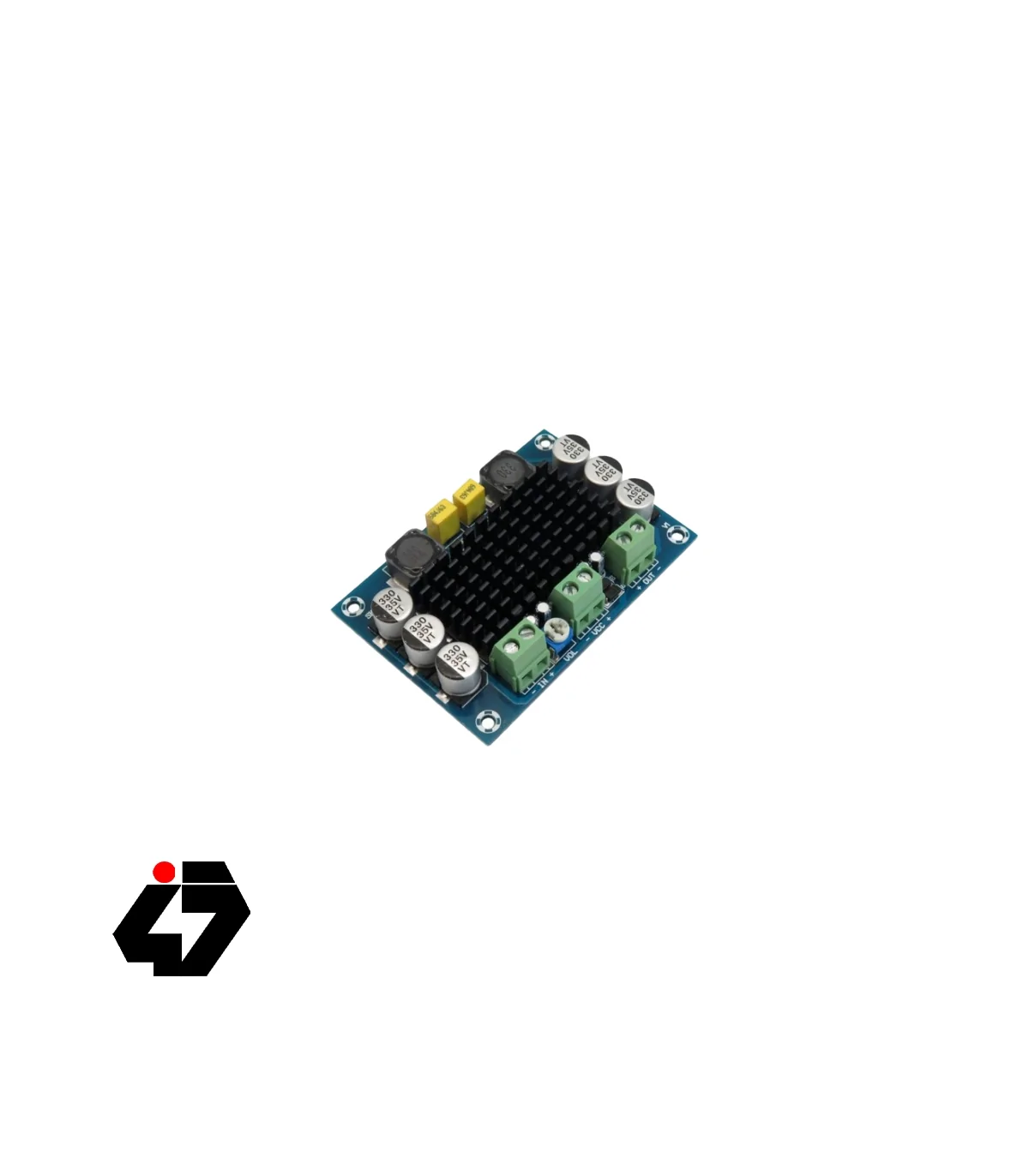

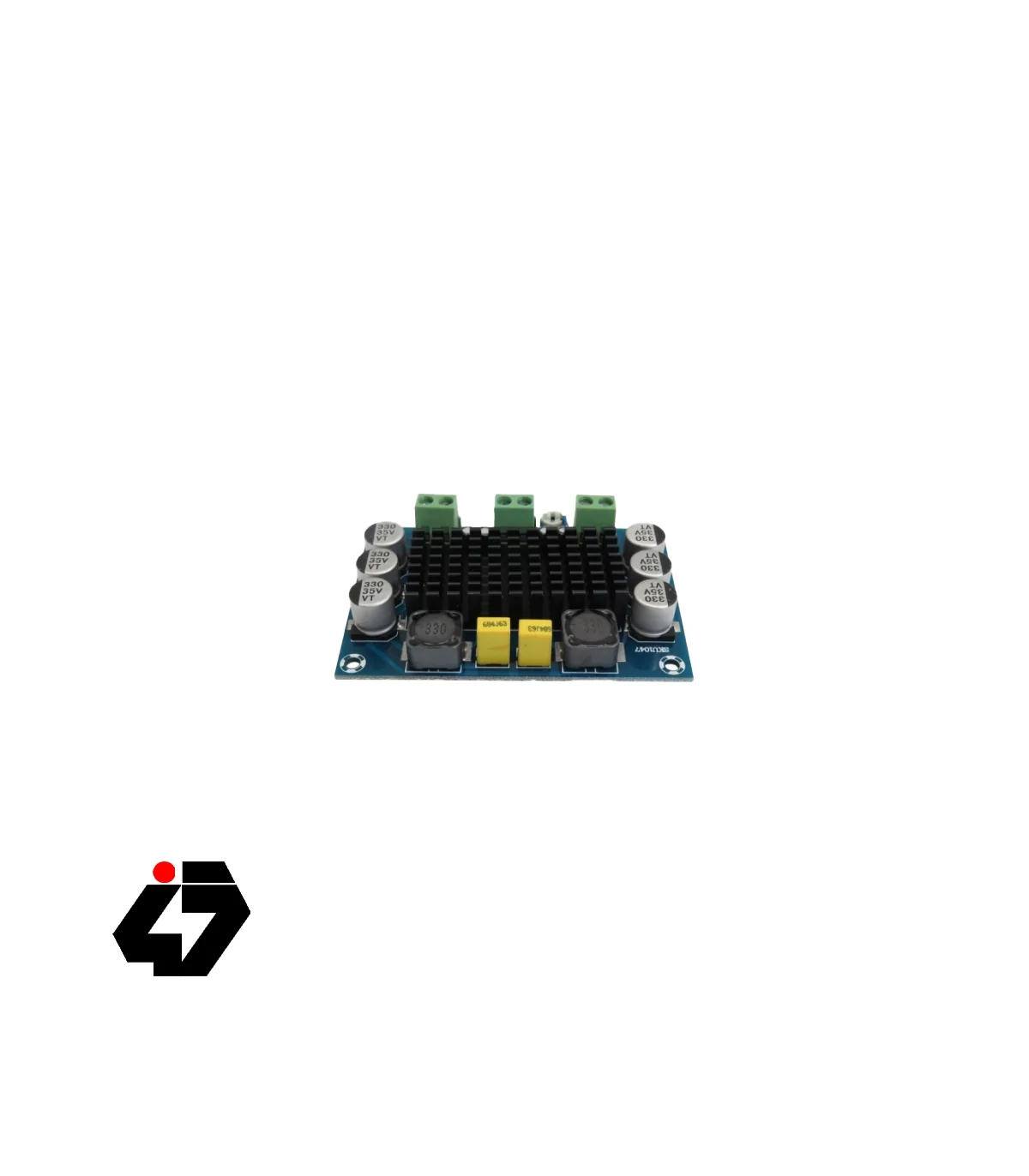

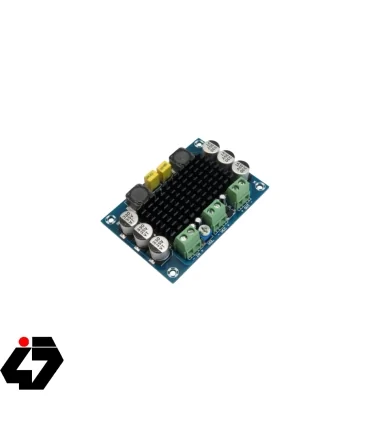

تقویت کننده صدا آمپلی فایر دیجیتال تک کاناله مونو با توان خروجی 100 وات مدل XH-M542 یک ماژول آمپلی فایر تک کانال کلاس D بوده که دارای کیفیت صدای بالایی می باشد.
ولتاژ ورودی ماژول آمپلی فایر مونو 100 وات مقدار 12 - 26 ولت می باشد , که ولتاژ توصیه شده برای این ماژول 24 ولت DC می باشد.
از کاربرد های این ماژول ساخت اسپیکر تکی پر قدرت برای سالن های تئاتر , فروشگاه ها , دستگاه های پیجر و ... می باشد.

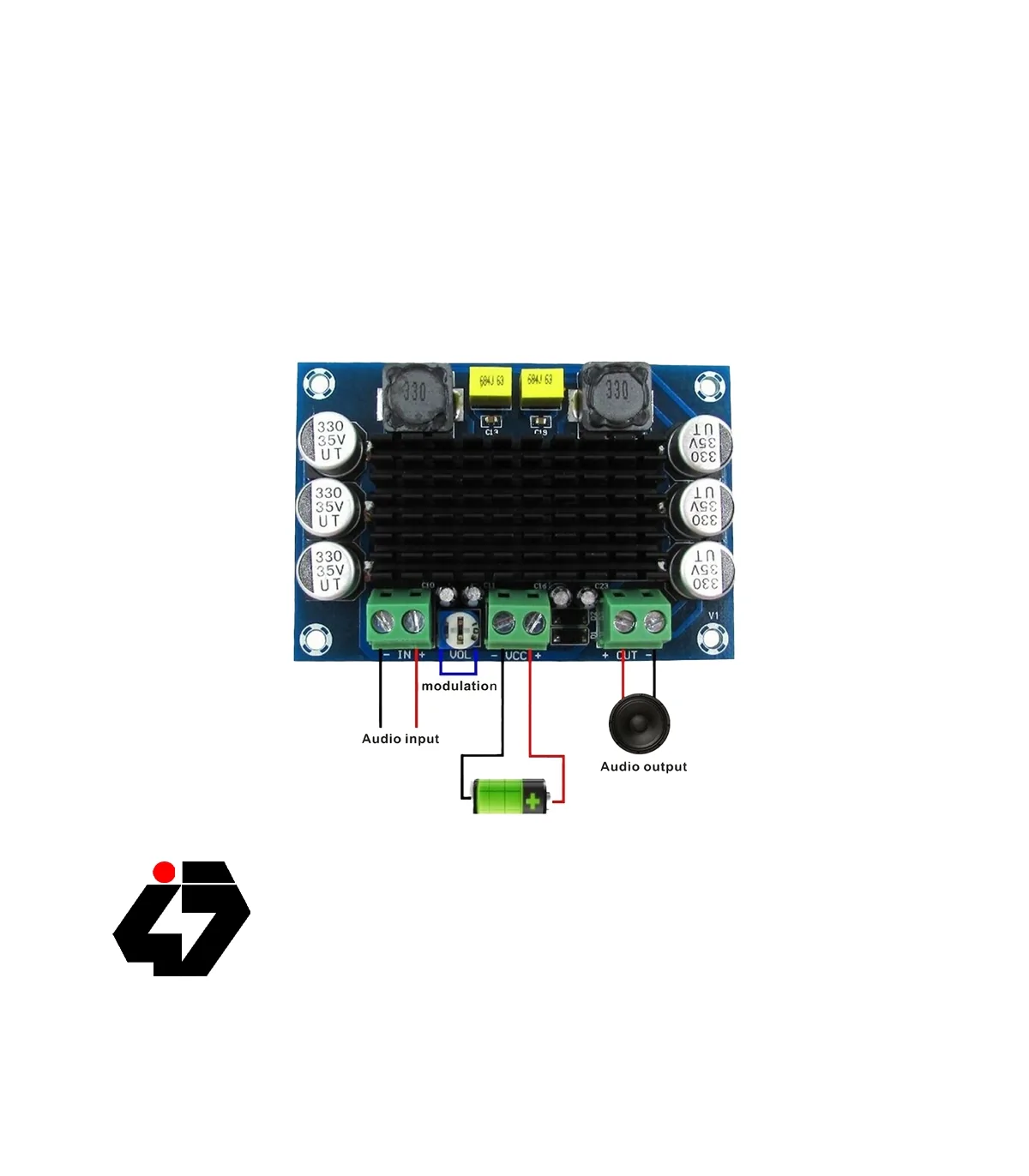

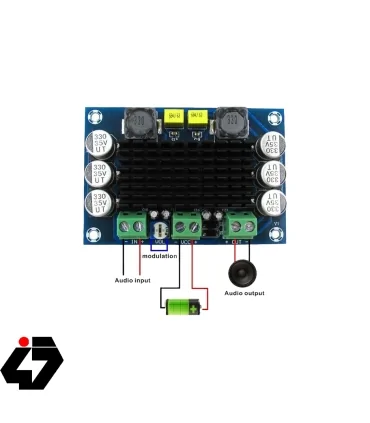

همچنین از این ماژول برای تعمیر و جایگزینی برد های آمپلی فایری که غیر قابل تعمیر باشند استفاده می شود. روی برد آمپلی فایر مونو 100 وات XHM452 برای گرفتن ورودی خروجی ترمینال های پیچ داری تعبیه شده که باعث می شود بتوان سیم ها را محکم به برد متصل کرد. با توجه به آن که این برد کلاس D می باشد از ابعاد و وزن مناسبی برخوردار می باشد.
نکات ایمنی
توجه داشته باشید که در ابتدا سیم کشی تغذیه را انجام داده و سپس از طریق منبع تغذیه، جریان برق را برقرار کنید.
در صورت اتصال با سیم حاوی جریان برق و قطع و وصل ناگهانی ولتاژ، به علت جریان هجومی خازن، تراشه اصلی صدمه دیده و می سوزد.
سوختن ماژول در این حالت مشمول گارانتی تعویض نمی باشد.
Introduction
amplifier board with DC 12-26V input, can realize universal audio amplifier receiver and sound quality well. You can enjoy incredible Mono sound with 100W Mono channel audio output Mono amplifier board. Large heat sink, overheat proof Mono audio amplifier module provides over 90% efficiency and high accuracy. Can be used in DIY amplifier board, DIY bookshelf speaker, car audio components, home theater audio system and more.
Specification
Specification
Input voltage: DC12-26V
Recommended voltage: DC 24V
Input curren: more than 3A
Output power: 100W
Output impedance: 2-8 ohm
Input impedance: 10K ohm
SNR: 100dB
kanal: Mono
مشخصات
- ابعاد
- 80x55mm
- ولتاژ ورودی ( کاری )
- ولتاژ مستقیم DC در بازه 12 تا 26 ولت
- حداکثر توان خروجی صدا
- 2 تا 8 اهم
- خروجی صدا
- دیجیتال، تک کانال Mono
