ماژول فرستنده FM - فرستنده رادیویی باند FM

ماژول فرستنده FM - فرستنده رادیویی باند FM

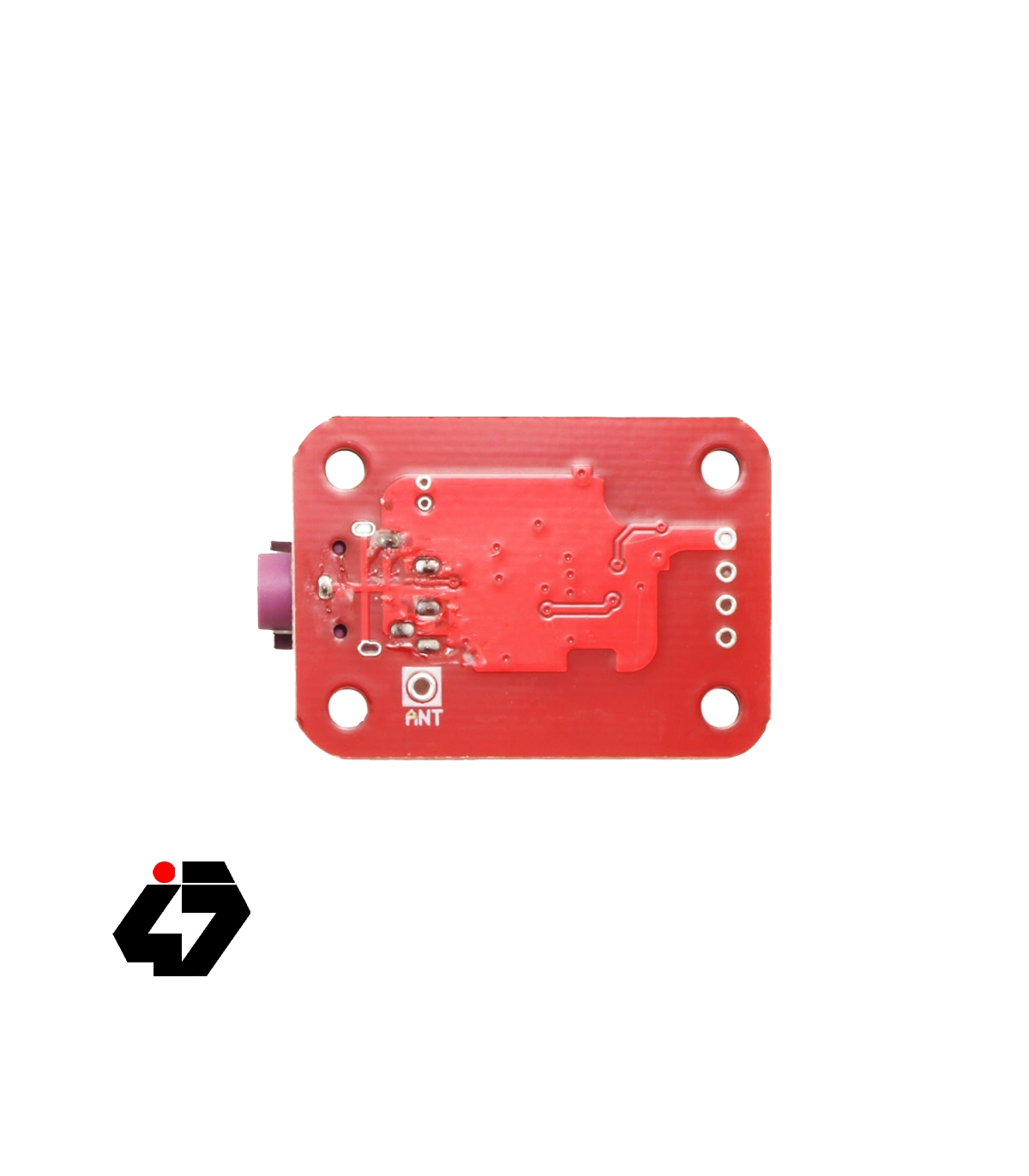

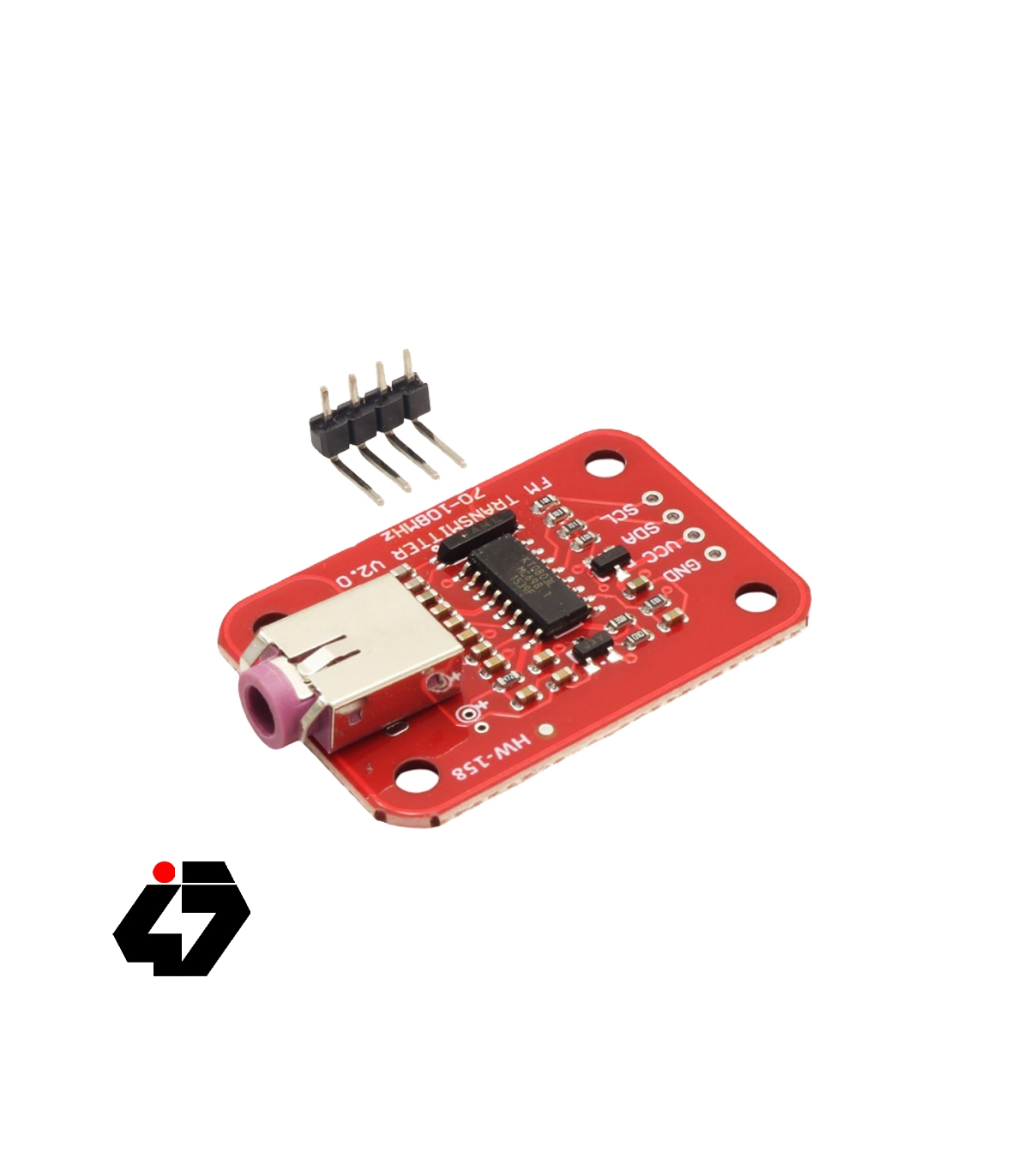

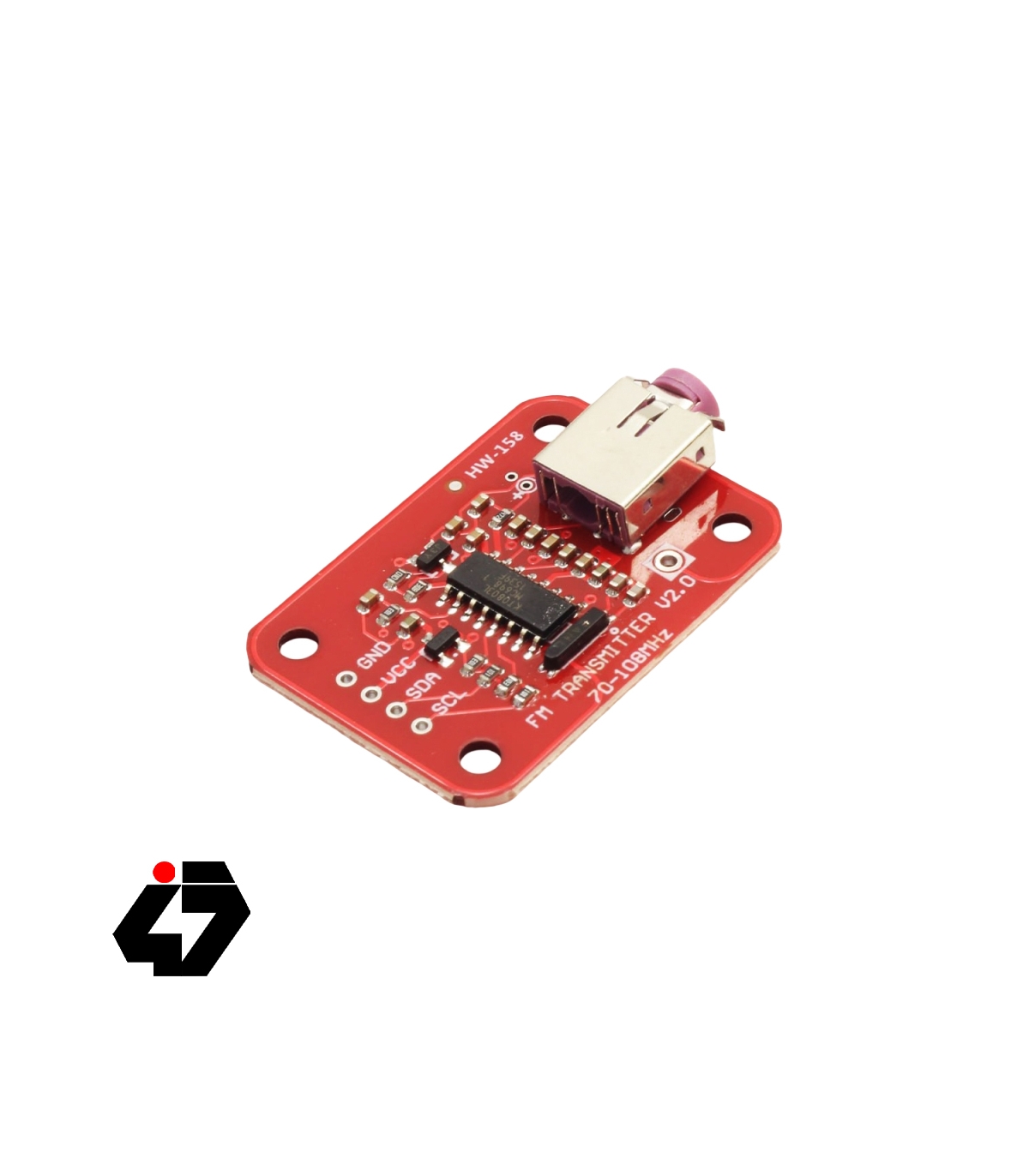

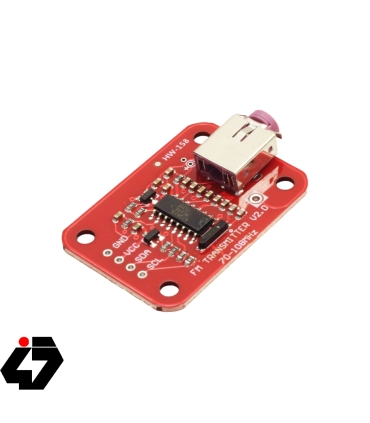

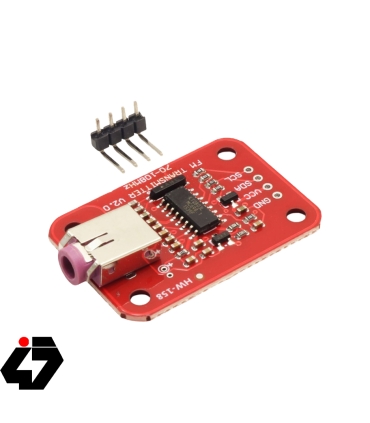

ماژول مبتنی بر تراشه KT0803K یک سیستم تک‌چیپ فرستنده رادیویی دیجیتال استریو FM است که شامل دو مبدل ADC دیجیتال 20 بیتی، پردازشگر صوت استریو و فرستنده RF مجتمع می‌باشد. این تراشه دارای تنظیم‌کننده ولتاژ داخلی (LDO) بوده و مصرف توان آن بسیار کم است (حداکثر 17mA در حالت عملیاتی و کمتر از 3µA در حالت آماده‌باش). ارتباط با میکروکنترلر از طریق رابط I2C انجام می‌شود و محدوده ولتاژ کاری بین 1.6 تا 3.6 ولت است. توان خروجی قابل برنامه‌ریزی، نسبت سیگنال به نویز (SNR) حداقل 60dB و جداسازی استریو بیش از 40dB از ویژگی‌های اصلی آن محسوب می‌شوند. این ویژگی‌ها باعث شده‌اند که این ماژول برای پروژه‌های صوتی با کیفیت بالا و مصرف توان کم بسیار مناسب باشد.

کاربردهای

این ماژول به دلیل ساختار دیجیتال و مصرف توان پایین، گزینه‌ای ایده‌آل برای پروژه‌های بی‌سیم صوتی است.

پخش‌گر صوت بی‌سیم

سیستم صوتی خودرو با ورودی FM

پروژه‌های آموزشی ارسال FM با Arduino یا Raspberry Pi

انتقال صوت از موبایل یا پخش‌گر MP3

ساخت فرستنده شخصی کوچک

سیستم‌های صوتی پرتابل

تجهیزات آموزشی رادیویی

اسپیکرهای بی‌سیم خانگی

مشخصات

ولتاژ کاری: 5V

جریان مصرفی عملیاتی: 17mA

جریان مصرفی در حالت آماده‌باش: کمتر از 3µA

بازه فرکانس کاری:  70MHz - 180MHz

نسبت سیگنال به نویز: ≥ 60dB

جداسازی استریو: > 40dB

رابط ارتباطی: I2C

توان خروجی RF: قابل برنامه‌ریزی با رجیسترها
