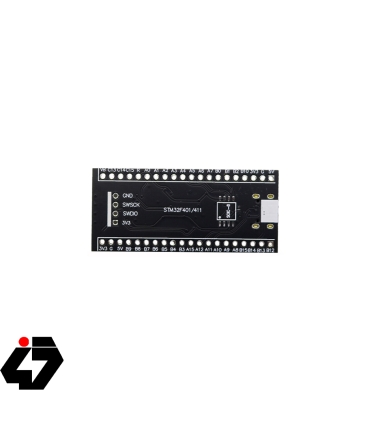

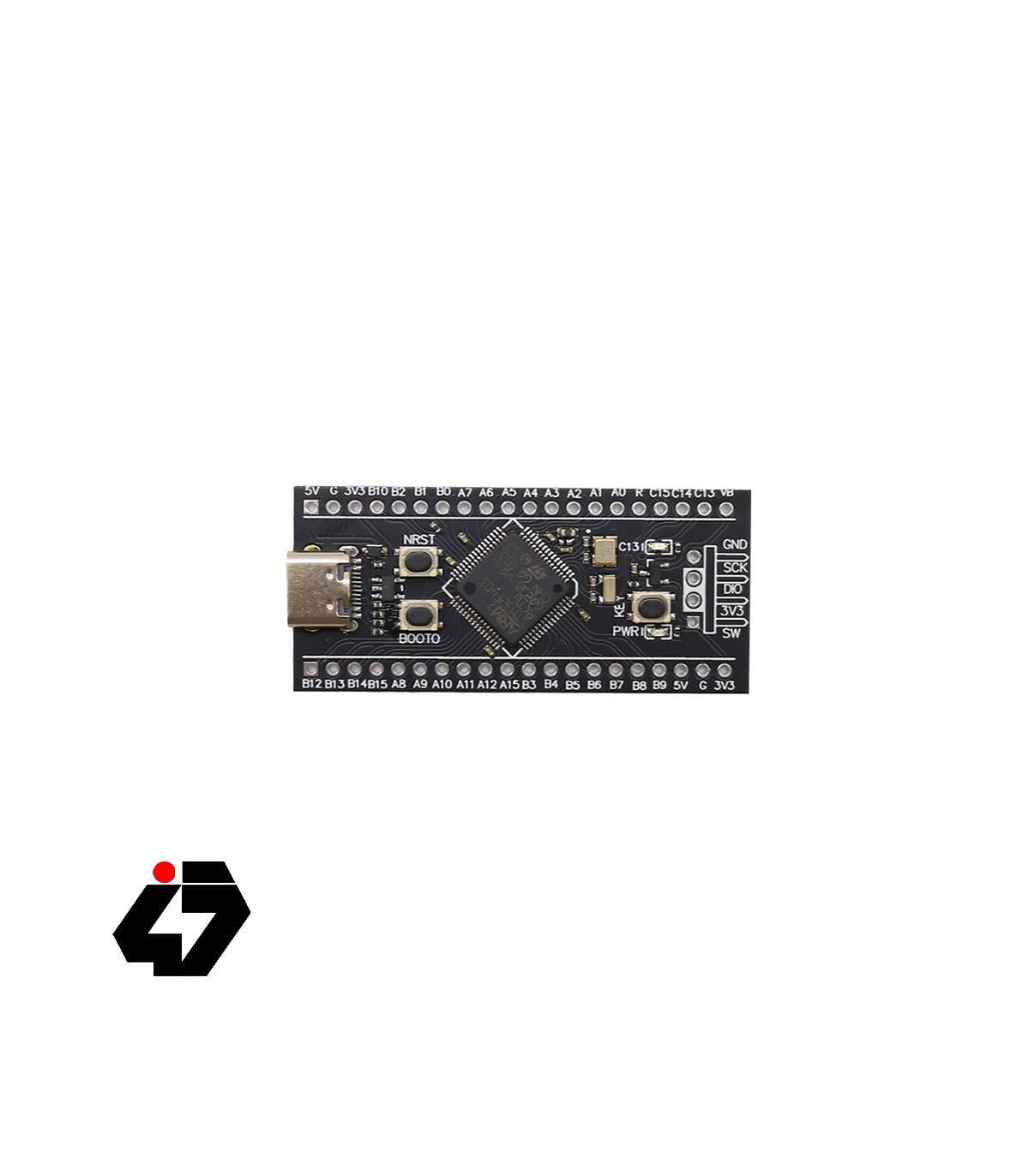

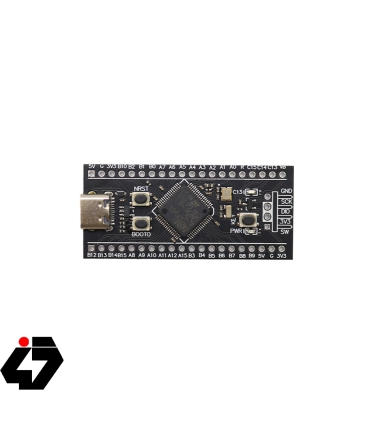

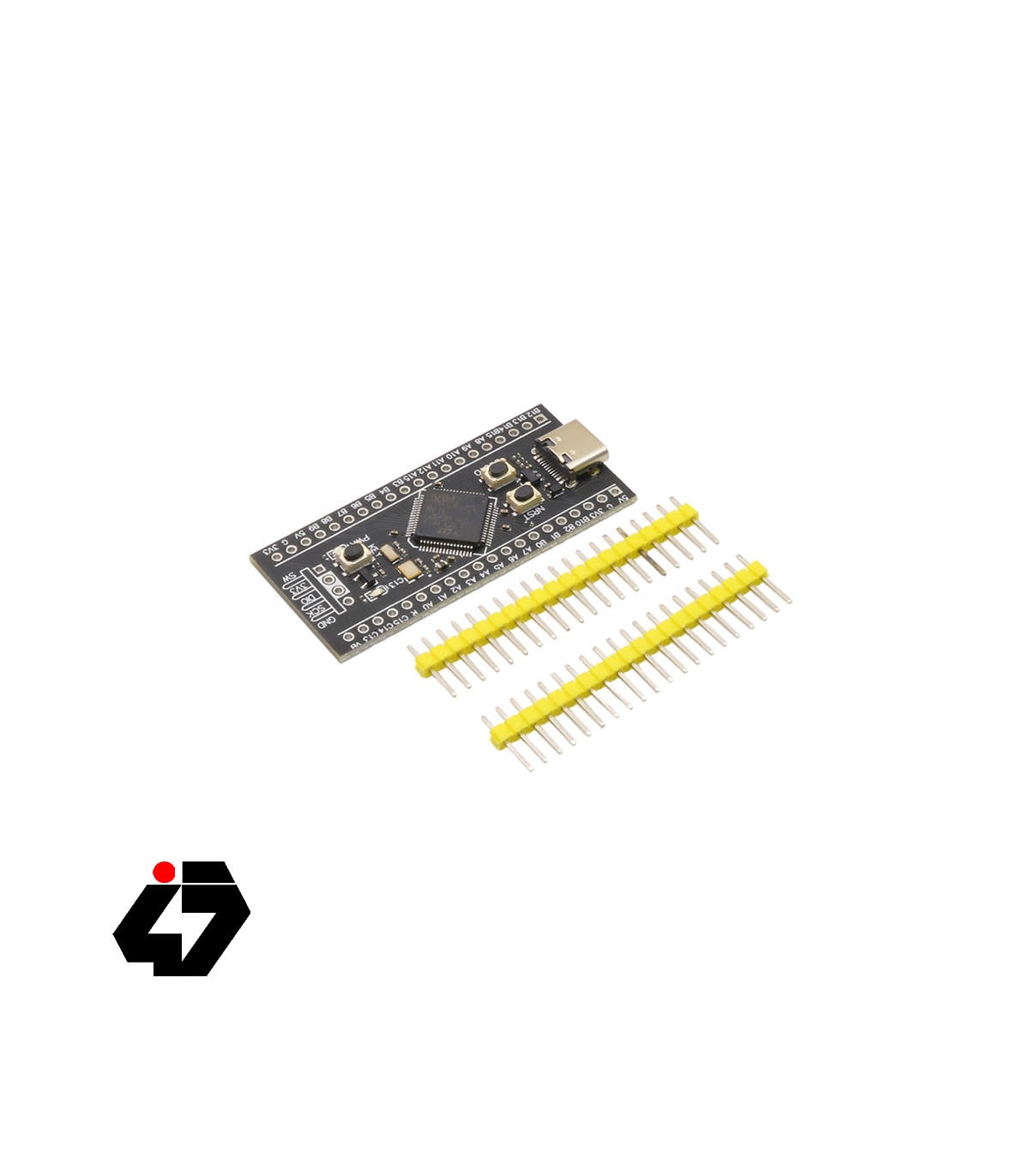

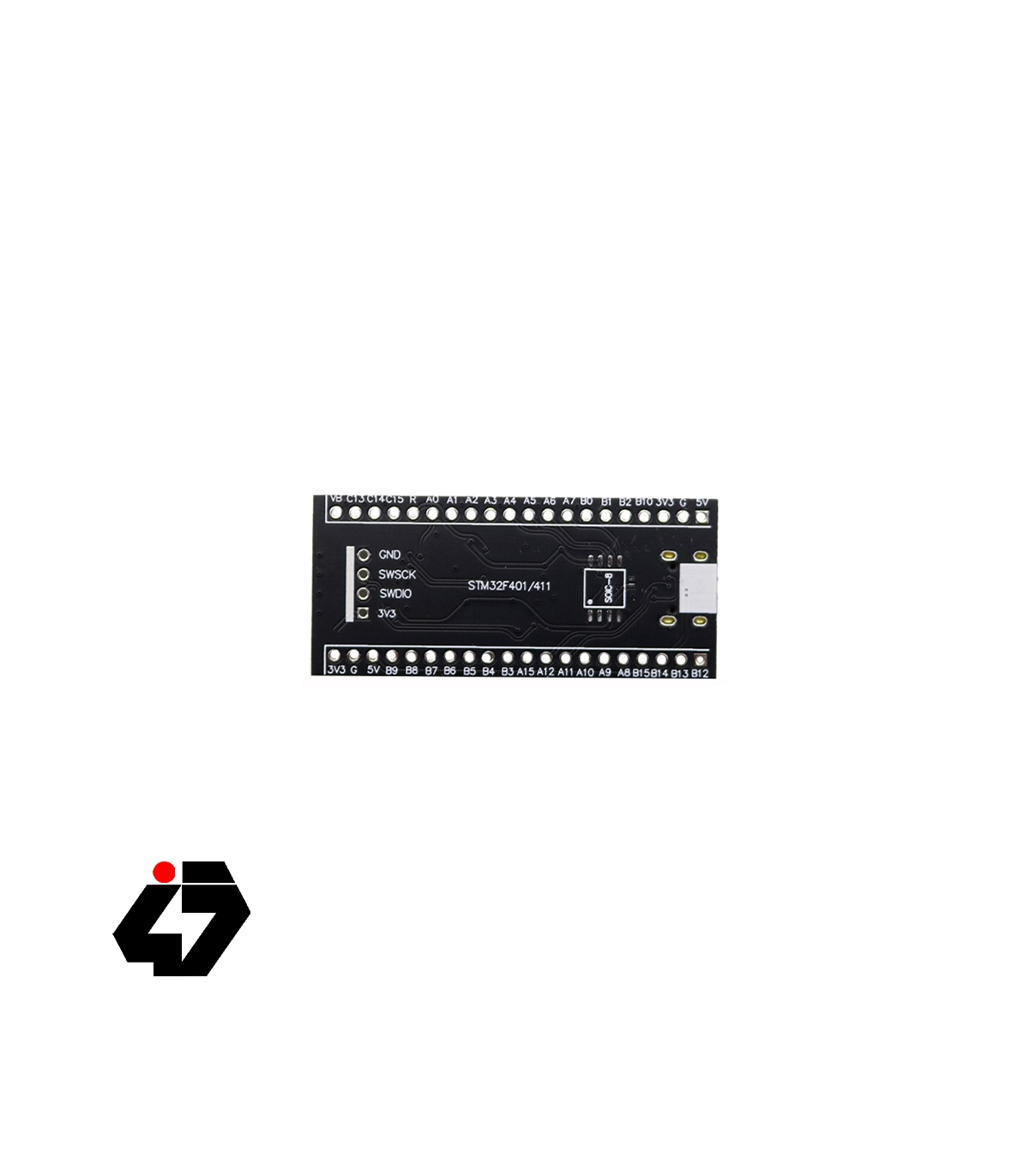

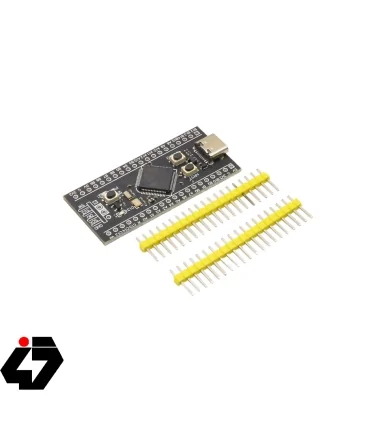

برد توسعه STM32F401R BLACK PILL

برد توسعه STM32F401RCT6 BLACK PILL نسخه بهبود یافته‌ای از بردهای BluePILL است که بر اساس میکروکنترلر ARM Cortex-M4 طراحی شده است. این میکروکنترلر با معماری 32 بیتی و RISC، توان پردازشی بالا و کارایی بهینه را ارائه می‌دهد. در این نسخه، حافظه فلش و RAM نسبت به مدل‌های قبلی افزایش یافته و سرعت کلاک نیز بالاتر رفته است. برد BLACK PILL با پردازنده STM32F401RCT6 و 512 کیلوبایت حافظه فلش و 128 کیلوبایت SRAM، امکانات گسترده‌ای از جمله پورت‌های USART، I2C، SPI/I2S و یک کنترلر USB 2.0 با قابلیت OTG را ارائه می‌دهد. این برد کوچک و قدرتمند، با دکمه‌های BOOT0 و ریست، امکان دانلود USART و DFU را فراهم می‌کندکه این امر آن را برای پروژه‌های مختلف الکترونیکی و برنامه‌نویسی بسیار مناسب می‌سازد.

کلید ریست و Boot

درگاه USB Type C برای برقراری ارتباط USB و تغذیه ماژول

Features

1. 25MHZ high speed crystal oscillator & 32.768Khz 6PF low speed crystal oscillator

2. Flash pads are reserved, providing USBDisk&&FATFFS routines

3. Jumper cap can be used directly without installation. BOOT0 internal 10K resistance pull-down

4. Factory has burned breathing lamp &&USBCDC test procedures.

5. Provide available MicroPython firmware, configuration files

6. Adjust the direction of the jumping cap if it cannot be installed.Because the jump cap is wide on one side and narrow on the other.

7. V1.3 board with 3 buttons: reset key, BOOT0 key and user button.

V1.3 serial download and DFU download: connect to PA9 and PA10 (connect to usb in DFU mode) by pressing BOOT0 key and reset key, and then release the reset key. After 0.5 seconds, release the BOOT0 key to enter serial download or DFU download. The corresponding software is flymcu or CubeProg.

Specifications

STM32F401RCT6 / RET6  in UFQFPN48 package

ARM® 32-bit Cortex® -M4 CPU with FPU

100 MHz max CPU frequency

VDD from 1.7 V to 3.6 V

512 KB Flash

128 KB SRAM

GPIO with external interrupt capability

1x12-bit, 2.4 MSPS ADC with 16 channels

DMA Controller

Up to 11 Timers (six 16-bit, two 32-bit, two watchdog timers and a SysTick timer)

USART/UART (3)

I2C (3)

SPI/I2S (5)

SDIO

USB 2.0 full-speed device/host/OTG controller with on-chip PHY

CRC calculation unit

96-bit unique ID

RTC
