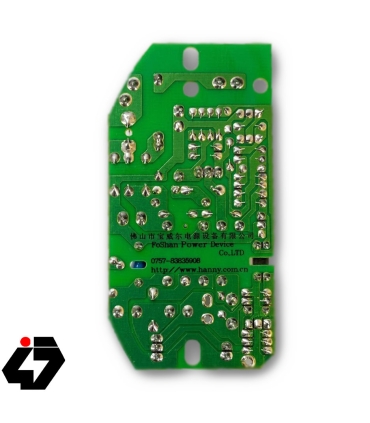

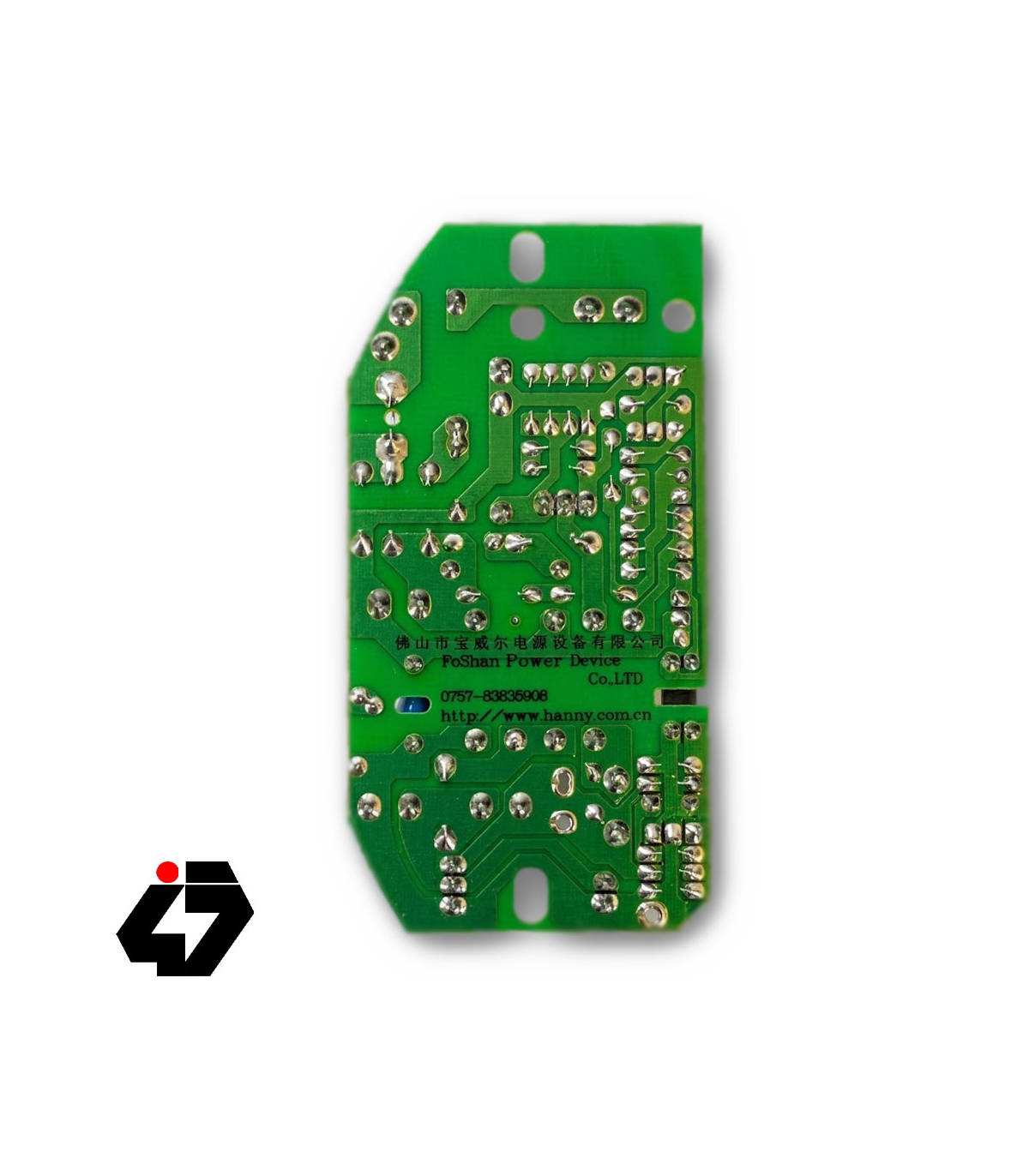

برد تغذیه بخور سرد 34-36 ولت

بسیاری از خرابی های ناگهانی در دستگاه های بخور سرد ناشی از ضعف عملکرد منبع تغذیه اصلی است؛ نوسانات برق خانگی، رطوبت داخل کابین و اتمام آب همگی به صورت مستقیم بر روی مدار پاور فشار آورده و سبب سوختن نیمه‌هادی ها و ترانسفورماتور بخش تغذیه می‌شوند.

جایگزینی برد پاور آسیب‌دیده با یک نمونه متفرقه و بدون هویت فنی، معمولاً منجر به افت حجم بخار تولیدی، داغ شدن سریع قطعات و مجدداً آسیب رسیدن به سکه پیزو گران‌قیمت دستگاه شما خواهد شد.

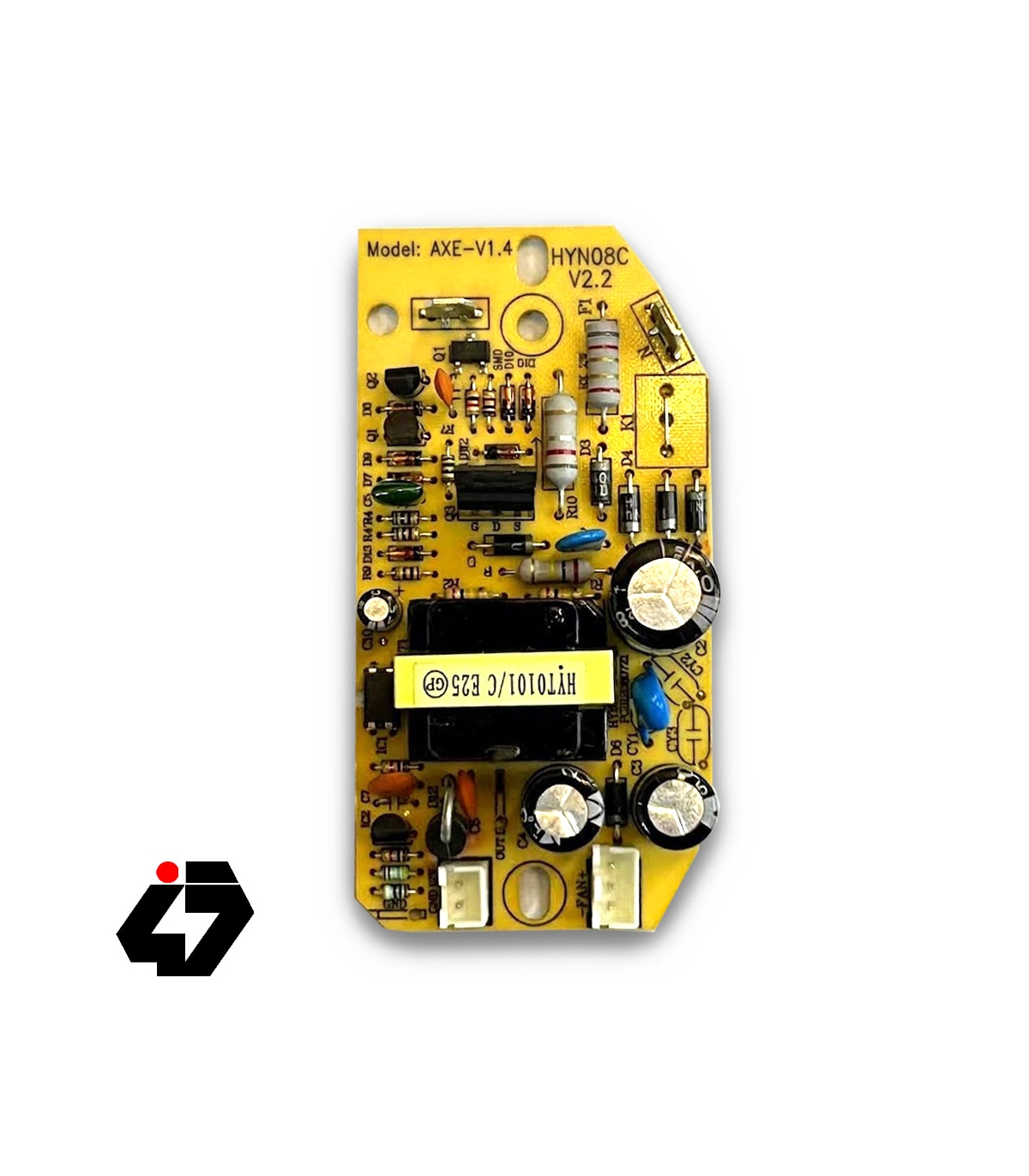

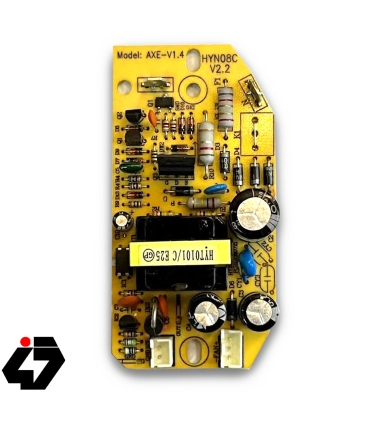

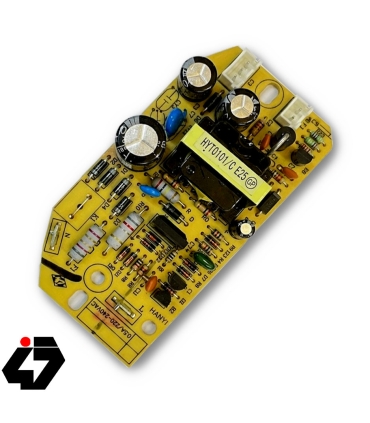

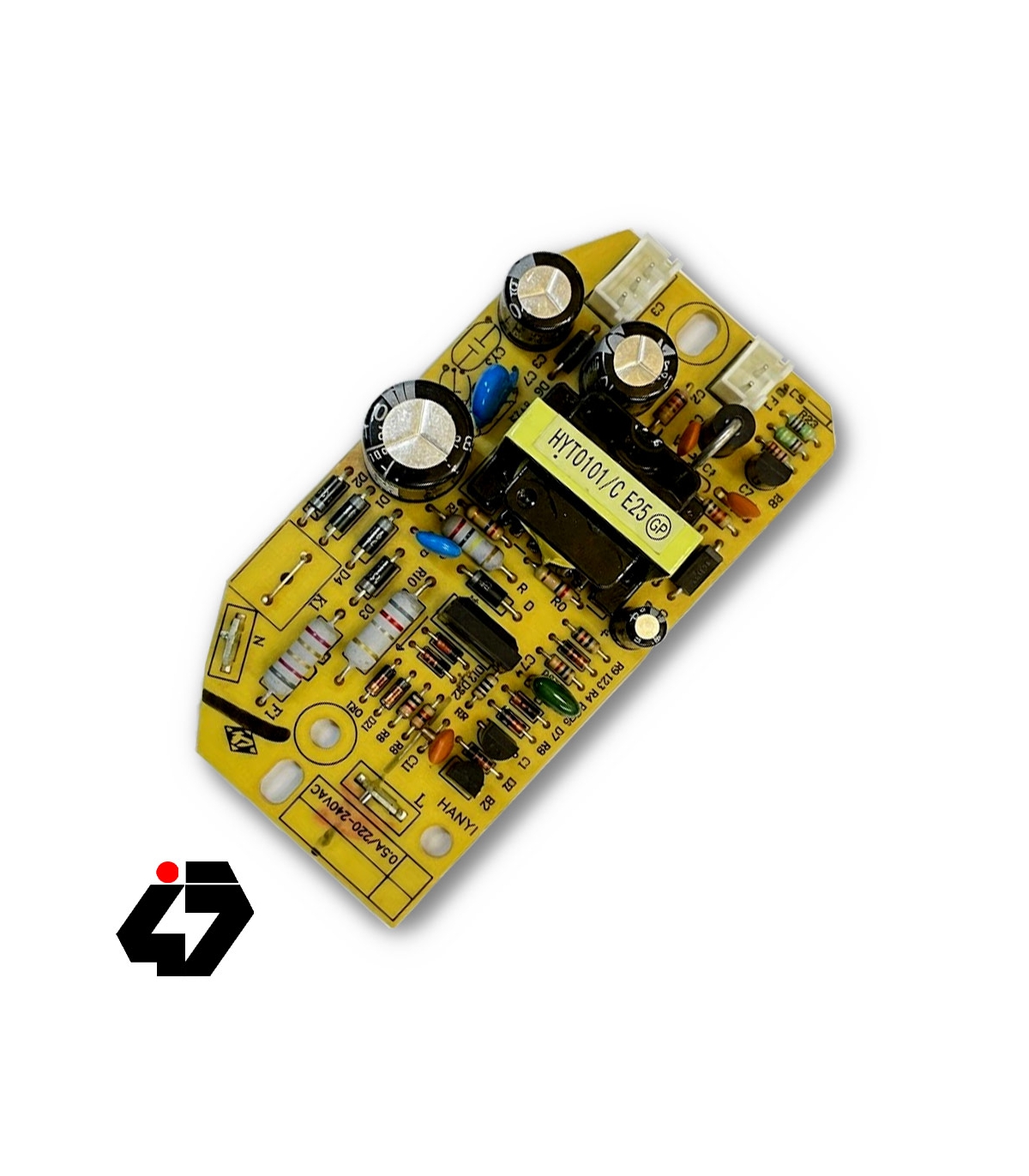

برد تغذیه بخور سرد برند Hanyi مدل HYT0101/C E25 با محدوده ۳۴ الی ۳۶ ولت و ورودی بهینه شده 0.5A/220-240VAC، یکی از مهندسی‌شده‌ترین بردهای تعمیری موجود در بازار کشور است.

این برد الکترونیکی با معماری سوئیچینگ مدرن خود، جریان نامنظم متناوب شهری را دریافت کرده و با کمترین میزان تلفات حرارتی، توان ایده‌آل را برای کارکرد قطعات مدار التراسونیک بازسازی می‌کند.

تفاوت بنیادین و نقطه عطف این برد تغذیه قدرتمند، مجهز بودن آن به **ترانسفورماتور فرکانسی پیشرفته E25 GP و مدار فیدبک اپتوکوپلر هوشمند** است.

برخلاف بردهای کپی و بی‌نام‌ونشان، این قطعه از برند مطرح Hanyi با بهره‌گیری از مدار تثبیت‌کننده فیدبک ولتاژ ( با مرجع TL431 و اپتوکوپلر )، خروجی ۳۴ ولت را تحت بارهای شدید کاری کاملاً بدون افت و ریپل نگه می‌دارد؛ این امر یعنی شما راندمانی پیوسته در تولید مه، پایداری فوق‌العاده در حرکت پروانه‌های فن ( Bridge ) و محافظت همه‌جانبه از مدار فرمان را به صورت همزمان دریافت می‌کنید.

این کالا به دلیل دارا بودن دو خروجی مجزای سوکتی، بر روی تمام دستگاه های بخور با ترکیب تغذیه دوبل کالیبره شده است.

این برد تغذیه به دلیل آرایش یکسوساز دیودی دوبل خود پتانسیل بالایی در لود سریع فرآیند تامین انرژی، خروجی بدون هارمونیک های مخرب و پایداری قطعات تحت دمای کاری بالا بدون قطع خود به خودی جریان مدار دارد.

❓ بررسی مشخصات ساختاری و امنیتی برد تغذیه بخور سرد 34-36 ولت

این برد صرفاً یک مبدل برق ساده نیست؛ بلکه یک پلتفرم تغذیه با المان های حفاظتی زیر است:

• ترانس فرکانسی استاندارد ( HYT0101/C E25 GP ):

هسته فریت مدل E25 تعبیه شده در مرکز برد، با فرکانس کاری بالا کالیبره شده است که بازدهی ترانسفورماتور را نسبت به ابعاد کوچک آن به شدت ارتقا داده و از افت جریان خروجی ممانعت می‌کند.

• سیستم یکسوسازی فیلتر شده ( LC Filter ):

بخش ورودی مجهز به خازن های الکترولیتی ولتاژ بالا و دیودهای سدکننده است که ریپل های برق متناوب شهری را به خط مستقیم صاف و عاری از پالس های آسیب رسان تبدیل می‌کند.

• خروجی دوبل تفکیک شده ( Dual Outlet ):

دارای دو کانکتور خروجی مجزای ۲ پین استاندارد است؛ یکی برای ریل ولتاژ ۳۴ ولت ( برد پیزو ) و دیگری ریل ولتاژ ۱۲ ولت ( جهت راه اندازی فن یا ماژول های کنترلر کمکی ).

⚙️ ویژگی های فنی برد تعذیه بخور سرد 34-36 ولت

✔ ولتاژ ورودی سازگار: ۲۲۰ الی ۲۴۰ ولت متناوب AC با فرکانس استاندارد برق شبکه شهری ۵۰/۶۰ هرتز

✔ خروجی ولتاژ قدرت: ریل ولتاژ ۳۴ ولت مستقیم ( پایدار تا ۳۶ ولت ) برای راه‌اندازی ایمن پیزوهای اتمایزر

✔ خروجی ولتاژ فرمان: ریل ولتاژ ۱۲ ولت مستقیم جهت تغذیه بخش فن دمنده بخار و بردهای کنترلر بدنه

✔ مدار محافظ نوسان: مجهز به مقاومت های سدکننده جریان هجومی و فیلتر خازنی پلی استر سرامیکی ورودی

✔ نصب فیزیکی بسیار آسان: دارای پایه های پین خور مجزای N و L برق شهری در کنار خروجی های سوکتی فیکس

✔ کیفیت فیبر مونتاژ: فیبر زرد ضخیم و ضد حرارت با پد گذاری قلع عالی جهت مقاومت در برابر لرزش های دستگاه

🛠 کاربردهای اصلی برد تعذیه بخور سرد 34-36 ولت

• تعمیر و بازسازی تخصصی دستگاه های بخور: بهترین انتخاب تعمیری و یدکی برای رفع مشکل روشن نشدن اکثر بخورهای سرد بازار.

• تامین برق کیتهای رطوب ساز جوجه کشی: مناسب برای منابع تغذیه ای دستگاه های هوشمند کنترل رطوبت و انکوباتورها.

• پروژه های اتمیزه کردن صنعتی: راه اندازی مستقل پیزوهای بزرگ دیسکی با ولتاژ پایدار جهت کاربردهای گلخانه ای و دکوراسیون.

🧠 نکات کارشناسی برای سیم کشی و جایگذاری برد تعذیه بخور سرد 34-36 ولت

🔹 تطابق پایه‌های فاز و نول ورودی ( بسیار مهم ):

برق شهری ۲۲۰ ولت باید به طور مستقیم به پایه‌های سوزنی مشخص شده با علامت های **N** و **L** روی بورد متصل شود؛ عایق بندی کامل این پایه ها با وارنیش حرارتی جهت جلوگیری از آرک الکتریکی الزامی است ( بدون نفوذ رطوبت به برد ).

🔹 اندازه گیری پلاریته خروجی قبل از اتصال به بورد پیزو:

اگرچه خروجی ها سوکتی هستند، به دلیل تنوع کابل کشی دستگاه های متفرقه، همواره قبل از اتصال نهایی با مولتی متر قطب مثبت و منفی خروجی های ۳۴ ولت و ۱۲ ولت را بررسی کنید تا تداخل قطب رخ ندهد.

🔹 تثبیت پایه‌های برد در بدنه شاسی:

برد را با اسپیسرهای پلاستیکی عایق درون شاسی پایینی محکم کنید؛ ارتعاشات پیزو در فرکانس بالا نباید به اتصالات لحیم برد تغذیه منتقل شود ( در حالت لود بهینه حرارتی ).

🏆 مزایای برد تعذیه بخور سرد 34-36 ولت نسبت به نمونه های بدون برند بازار

• ثبات بی نظیر ترانس E25: توانایی کارکرد مداوم بدون افت ولتاژ و داغ شدن هسته فریت.

• فیدبک هوشمند ولتاژ: تنظیم خودکار خروجی ۳۴ ولت بر اساس نوسانات بار مصرفی پیزو التراسونیک.

• مونتاژ قطعات استاندارد: استفاده از خازن های مرغوب گرید صنعتی با طول عمر بسیار بالا.

❓ سوالات متداول

آیا این برد تغذیه می‌تواند به عنوان جایگزین برای بردهای قدیمی ۲۴ ولت استفاده شود؟

خیر، این بورد ولتاژ خروجی اصلی ۳۴ الی ۳۶ ولت ارائه می‌دهد.

استفاده از آن در مدارهای ۲۴ ولتی باعث سوختن فوری برد پیزو و فن دستگاه شما می‌شود.

چرا خروجی ۱۲ ولت برد تغذیه کار می‌کند اما خروجی ۳۴ ولت آن صفر است؟

در صورتی که ریل ۱۲ ولت ولتاژ دارد اما ریل ۳۴ ولت قطع است، به احتمال قوی یک اتصال کوتاه شدید در برد پیزو ( مانند سوختن ترانزیستور BU406 ) رخ داده که به دلیل عملکرد مدار محافظ داخلی بورد پاور، خروجی ۳۴ ولت مسدود شده است.

بایستی بورد پیزو را عیب‌یابی و ترانزیستور آن را تعویض نمایید.

آیا این برد نیاز به شستشو پس از نصب دارد؟

برد تعذیه بخور سرد کاملاً قلع پذیری و تمیزکاری شده از کارخانه ارسال می‌شود؛ با این حال پس از لحیم کاری کابل‌های AC، تمیزکاری پایه ها با اسپری خشک به طول عمر و عدم اکسیداسیون برد کمک شایانی خواهد کرد ( قطع پس از یک ماه ).
