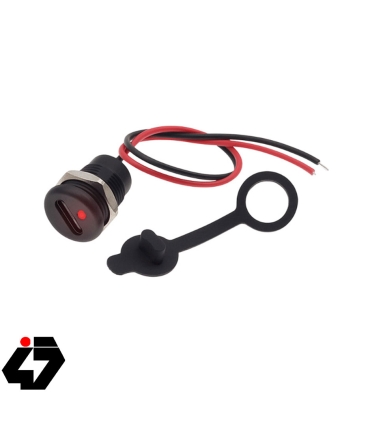

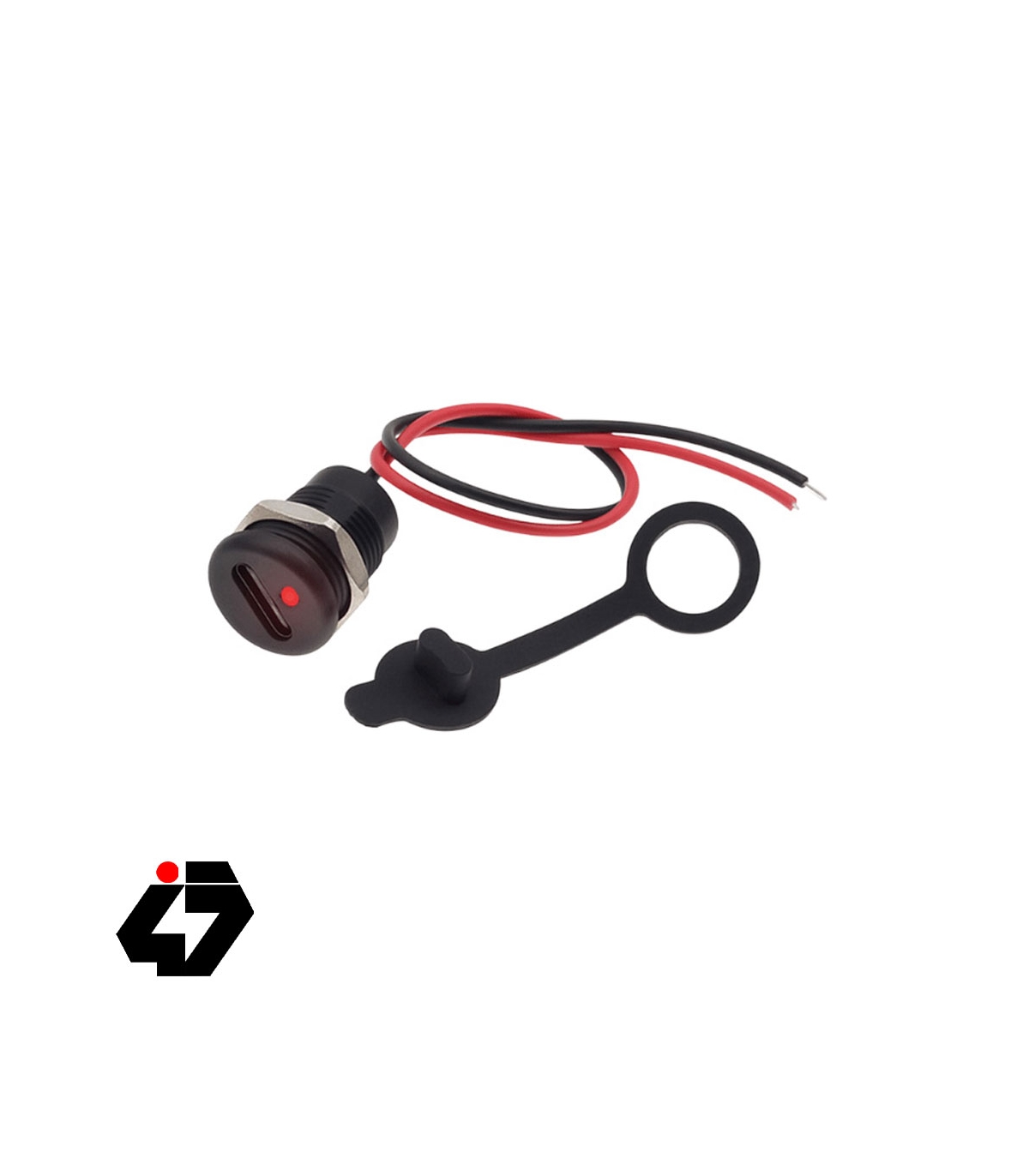

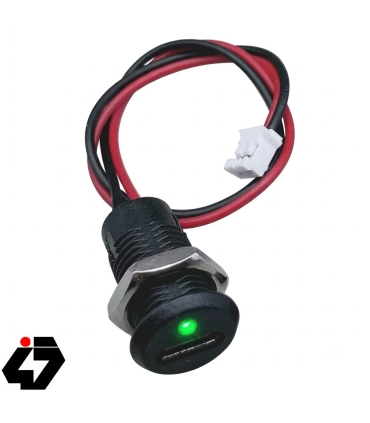

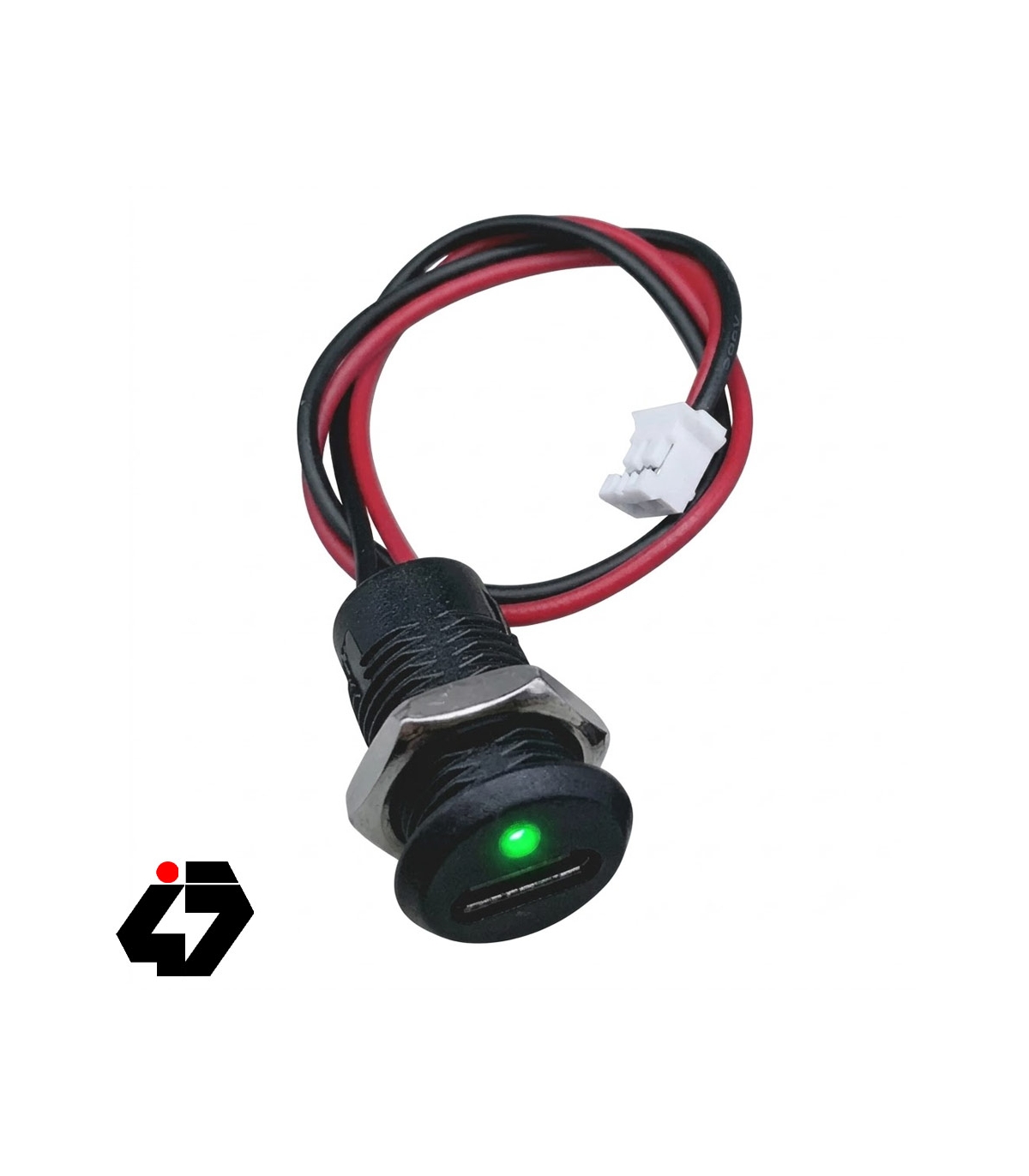

شارژر باتری لیتیومی Type-C دوسیم گرد روپنلی مهره خور

یکی از بزرگترین چالش ها در طراحی و ساخت باکس های الکترونیکی، گجت‌ها، اسپیکرهای پرتابل و پاوربانک های دست ساز، نحوه قرار دادن پورت شارژ روی بدنه به شکلی تمیز، محکم و صنعتی است.

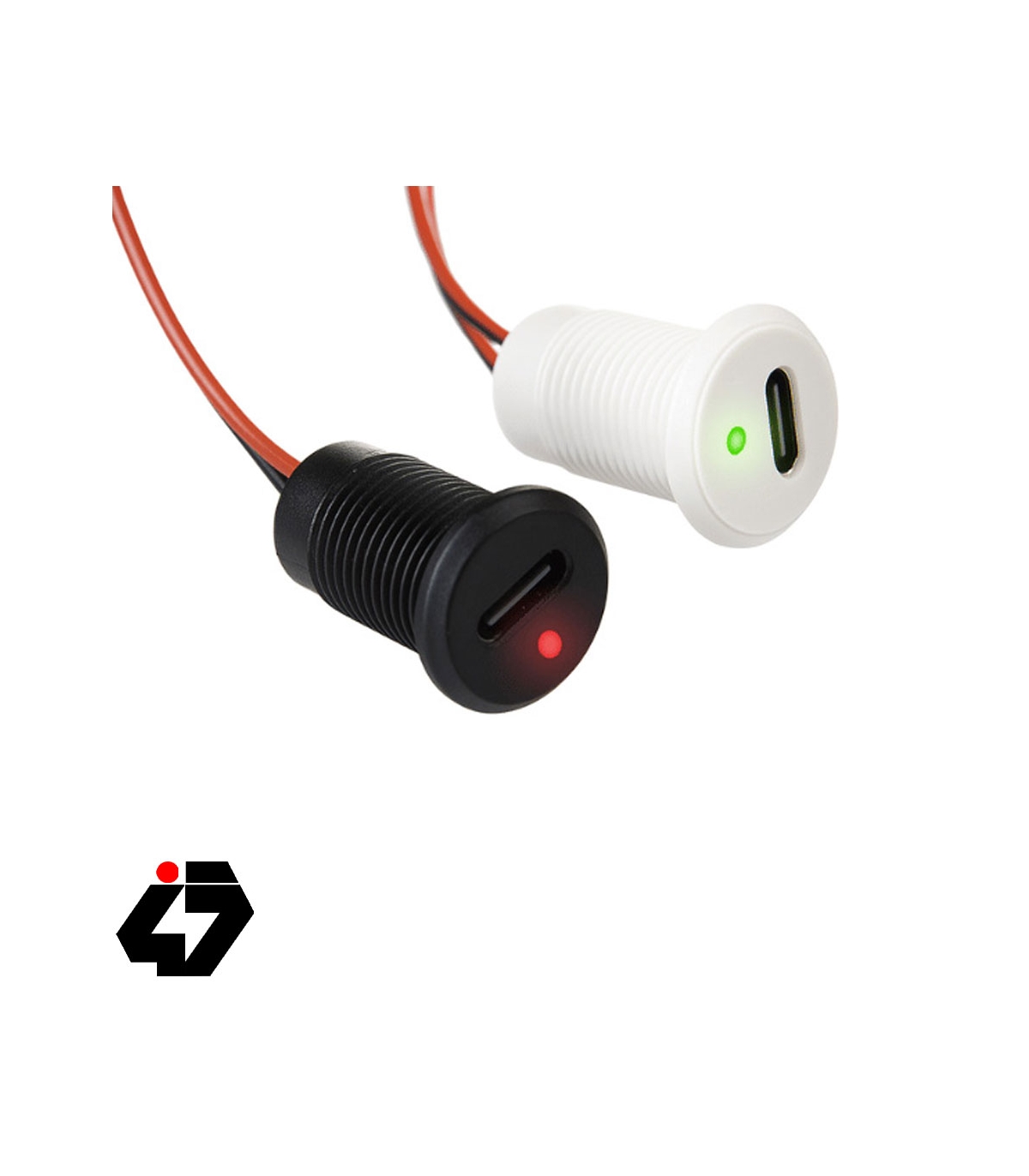

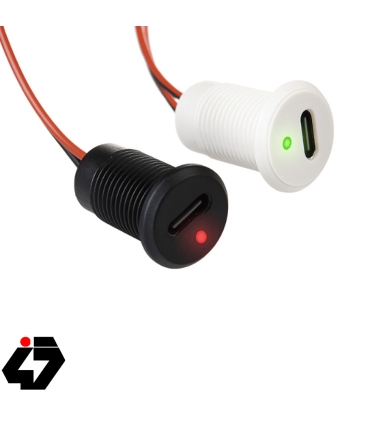

سوکت شارژر باتری لیتیومی Type-C گرد روپنلی مهره خور با بدنه یکپارچه به رنگ مشکی و سفید، بهترین و حرفه ای ترین راهکار برای افزودن درگاه مدرن تایپ سی به انواع قاب ها و پنل ها است.

این کانکتور به صورت استوانه ای و رزوه‌دار طراحی شده است؛ به طوری که شما تنها با ایجاد یک سوراخ گرد ساده روی بدنه، پورت را داخل آن قرار داده و با بستن مهره از پشت، آن را کاملاً فیکس و غیرقابل حرکت می‌کنید.

خروجی این درگاه به دو سیم مجزای منعطف و قلع‌اندود شده ( قرمز برای مثبت و مشکی برای منفی ) ختم می‌شود تا بدون دغدغه لحیم کاری پایه‌های میکروسکوپی SMD، آن را مستقیماً به برد شارژر داخلی یا باتری متصل کنید.

رنگ مشکی مات این قطعه به راحتی با ظاهر بدنه بیشتر تجهیزات الکترونیکی هماهنگ شده و ظاهری کاملاً فابریک، شیک و کارخانه ای به محصول نهایی شما می‌بخشد.

❓ چرا کانکتور تایپ سی روپنلی گرد مهره خور انتخاب مناسبی است؟

نصب سوکت های معمولی و بدون مهره روی بدنه دستگاه ها همواره با دردسرهای زیادی همراه است:

• لق شدن و کنده شدن پورت: فشار کابل شارژ هنگام ورود و خروج، چسب های حرارتی را جدا کرده و سوکت را به داخل باکس هل می‌دهد.

• ظاهر کثیف و نامنظم بیرون قاب: نیاز به برش های مستطیلی سخت که معمولاً با دست ناهموار در می‌آیند و ظاهر پروژه را زشت می‌کنند.

• اتصال کوتاه پایه ها: لحیم کاری سخت سیم ها به پایه های بسیار ریز سوکت های معمولی Type-C که ریسک اتصالی را بالا می‌برد.

سوکت روپنلی گرد مهره خور با ویژگی های ساختاری زیر تمام این معایب را از بین می‌برد:

• اتصال مکانیکی فوق العاده قوی: وجود مهره فلزی/ پلاستیکی محکم که مانع از هرگونه عقب نشینی یا لقی پورت در اثر کشیدگی کابل می‌شود.

• نصب فوق‌العاده آسان: سوراخ کاری بسیار راحت بدنه تنها با یک مته گرد معمولی بدون نیاز به سوهان کاری های زمانبر مستطیلی.

• خروجی ۲ سیم آماده ( D- / D+ حذف شده ): پورت اختصاصی برای انتقال جریان شارژ ( تغذیه ) که فرآیند سیم کشی را به شدت سریع و ایمن می‌کند.

• مقاومت نسبی در برابر آب ( واشر دار ): لایه لاستیکی منعطف که فضای بین سوکت و بدنه را کاملاً آب بندی کرده و جلوی ورود نم و گرد و خاک را می‌گیرد.

⚙️ ویژگی های فنی سوکت روپنلی Type-C مشکی

✔ نوع استاندارد پورت: USB Type-C Female ( مادگی نسل جدید )

✔ مکانیزم نصب روی بدنه: روپنلی توکار ( Panel Mount ) به همراه رزوه های محیطی و مهره چفت کننده

✔ ساختار سیم‌کشی خروجی: ۲ رشته سیم ضخیم عایق دار ( سیم قرمز: مثبت VCC / سیم مشکی: منفی GND )

✔ رنگ بدنه قطعه: مشکی و سفید ( سازگار با انواع کیس های پلاستیکی و آلومینیومی )

✔ عایق‌بندی سطحی: مجهز به واشر حلقه ای لاستیکی ( O-Ring ) برای مسدود کردن منافذ بدنه قاب

✔ جریان قابل پشتیبانی: مناسب برای انتقال جریان های استاندارد شارژ باتری های لیتیومی

🛠 کاربردهای کانکتور گرد مهره خور Type-C

• ساخت و مونتاژ اسپیکرهای پرقدرت بلوتوثی: ایجاد یک ورودی شارژ تایپ سی شیک و بادوام روی دیواره چوبی یا پلاستیکی اسپیکر.

• طراحی پاوربانک و باکس های اضطراری کمپینگ: قرار دادن پورت شارژ روی جعبه های پلاستیکی ضخیم ضد آب ( باکس های پلاستیکی صنعتی ).

• نوسازی و ارتقای تجهیزات قدیمی: تبدیل فیش های شارژ سوزنی یا میکرو USB ( Micro-USB ) قدیمی در رادیوها، چراغ قوه ها و گجت ها به نسل جدید تایپ سی.

• تجهیزات خودرویی و موتورسیکلت: جاسازی پورت شارژ USB بر روی فلاپ ها، کنسول یا داشبورد جهت شارژ مستقیم با ساختار مهره خور محکم.

🧠 نکات تخصصی و حرفه ای هنگام نصب و کابل‌کشی

🔹 اتصال مستقیم به باتری ممنوع: توجه داشته باشید که این قطعه صرفاً یک «سوکت انتقال دهنده جریان و ولتاژ» است و مدار الکترونیکی کنترل شارژ در داخل خود ندارد. بنابراین هرگز سیم های خروجی آن را مستقیم به دو سر باتری لیتیومی وصل نکنید؛ بلکه حتماً خروجی آن را به ورودی یک ماژول شارژر ( مانند ماژول TP4056 ) یا بورد محافظ BMS متصل کنید.

🔹 اندازه دقیق سوراخ پنل: قبل از سوراخ کردن بدنه اصلی پروژه، قطر رزوه های پشت سوکت را با کولیس یا روی یک تکه پلاستیک ضایعاتی تست کنید تا سوراخ بزرگتر از حد مجاز نشود و لبه پورت به خوبی روی بدنه فیکس شود.

🔹 بستن مهره با ابزار مناسب: هنگام سفت کردن مهره پشت سوکت روی پنل های نازک، فشار را بیش از حد بالا نبرید تا رزوه های پلاستیکی یا فلزی ظریف سوکت دچار هرزشدگی نشوند؛ وجود واشر لاستیکی تا حد زیادی جلوی شل شدن مهره را می‌گیرد.

🔹 عایق بندی انتهای سیم ها: پس از لحیم کردن سیم های قرمز و مشکی این سوکت به برد داخلی پروژه، محل اتصال را با وارنیش حرارتی ( شیرینک ) یا چسب برق کاملاً عایق کنید تا تکان های احتمالی باعث اتصالی داخلی نشود.

🏆 مزایای رقابتی این سوکت روپنلی نسبت به مدل‌های معمولی بدون مهره

• طول عمر مکانیکی بسیار بالا: مقاومت عالی در برابر قطع و وصل مکرر کابل شارژ بدون کوچکترین تغییر موقعیت یا لقی.

• تمیزی کار خیره کننده: پوشش کامل لبه های سوراخ ایجاد شده به کمک واشر و گلویی بیرونی پورت مشکی و سفید.

• سیم کشی بی دردسر: ضخامت و کیفیت مناسب سیم های خروجی که فرآیند مونتاژ در تعداد بالا ( تولید کارگاهی ) را به شدت سرعت میبخشد.

❓ سوالات متداول

آیا این سوکت قابلیت انتقال دیتا ( مثلا اتصال فلش مموری یا انتقال فایل به کامپیوتر ) را دارد؟
خیر، این مدل به صورت اختصاصی ۲ سیم خروجی تغذیه ( مثبت و منفی ) دارد و پایه های دیتای آن متصل نیستند؛ لذا صرفاً برای فرآیند شارژ و تامین برق دستگاه ها طراحی شده است.

آیا این سوکت کاملاً ضد آب است و می‌توان آن را زیر باران استفاده کرد؟
این سوکت مجهز به واشر آب بندی دور پنل است که جلوی ورود آب از لبه های سوراخ بدنه به داخل باکس را می‌گیرد، اما خود دهانه پورت تایپ سی در برابر ورود مستقیم آب مستقیم عایق صد درصدی نیست مگر اینکه برای آن درپوش لاستیکی جداگانه تهیه کنید.

حداکثر ضخامت پنلی که این سوکت می‌تواند روی آن نصب شود چقدر است؟
به دلیل طول رزوه های مناسب استوانه پشت، این سوکت را می‌توان به راحتی روی پنل هایی با ضخامت ۱ تا ۴ میلی‌متر ( مانند ورق های پلکسی گلاس، چوب های لایه نازک و ورق های فلزی ) فیکس کرد.
