ماژول مبدل DC-DC کاهنده و افزاینده 30 وات با خروجی قابل تنظیم | Buck-Boost Converter

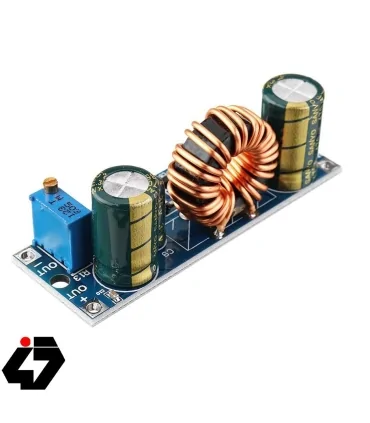

🧠 ماژول مبدل DC-DC کاهنده و افزاینده 30 وات با خروجی قابل تنظیم

ماژول مبدل DC-DC کاهنده و افزاینده 30 وات یک Buck-Boost Converter حرفه ای است که امکان تثبیت ولتاژ خروجی مستقل از تغییرات ولتاژ ورودی را فراهم می‌کند.

این ویژگی باعث می‌شود در پروژه هایی که ولتاژ منبع تغذیه ناپایدار است، خروجی کاملاً یکنواخت و ایمن داشته باشید.

این ماژول از مدار کنترل سوئیچینگ پیشرفته بهره می‌برد و قادر است ولتاژ ورودی در بازه گسترده ( معمولاً 5.5 تا 30 ولت ) را به خروجی قابل تنظیم (حدود 0.5 تا 30 ولت) تبدیل کند.

وجود پتانسیومتر تنظیم دقیق، راندمان بالا، آن را به گزینه ای محبوب برای مهندسان، تعمیرکاران و سازندگان پروژه های DIY تبدیل کرده است.

طراحی این ماژول به گونه ای است که هم در حالت افزاینده (Boost) و هم در حالت کاهنده (Buck) عملکرد پایدار دارد و از قطعاتی مانند سلف توان بالا، خازن‌های Low ESR و آی سی کنترلر ولتاژ دقیق استفاده می‌کند.

⭐ ویژگی های برجسته

• قابلیت افزایش و کاهش ولتاژ به صورت همزمان
• توان خروجی بالا تا 30 وات واقعی
• تنظیم ولتاژ دقیق و پایدار
• راندمان بالا و تلفات حرارتی کم
• مناسب برای منابع تغذیه حرفه ای
• عملکرد پایدار در بارهای متغیر

🔧 کاربردها

• منبع تغذیه قابل تنظیم آزمایشگاهی
• پروژه‌های آردوینو، ESP و رزبری پای
• سیستم های خودرویی و باتری
• تغذیه تجهیزات صنعتی
• تبدیل ولتاژ در پاوربانک ها
• پروژه های DIY و آموزشی

🧰 نکات تخصصی الکترونیکی

• قبل از اتصال بار، ولتاژ خروجی با مولتی متر تنظیم شود
• در توان های بالا استفاده از هیت سینک توصیه می‌شود
• جریان خروجی تابع توان و اختلاف ولتاژ ورودی/خروجی است
• اتصال کوتاه در خروجی می‌تواند باعث فعال شدن حفاظت شود

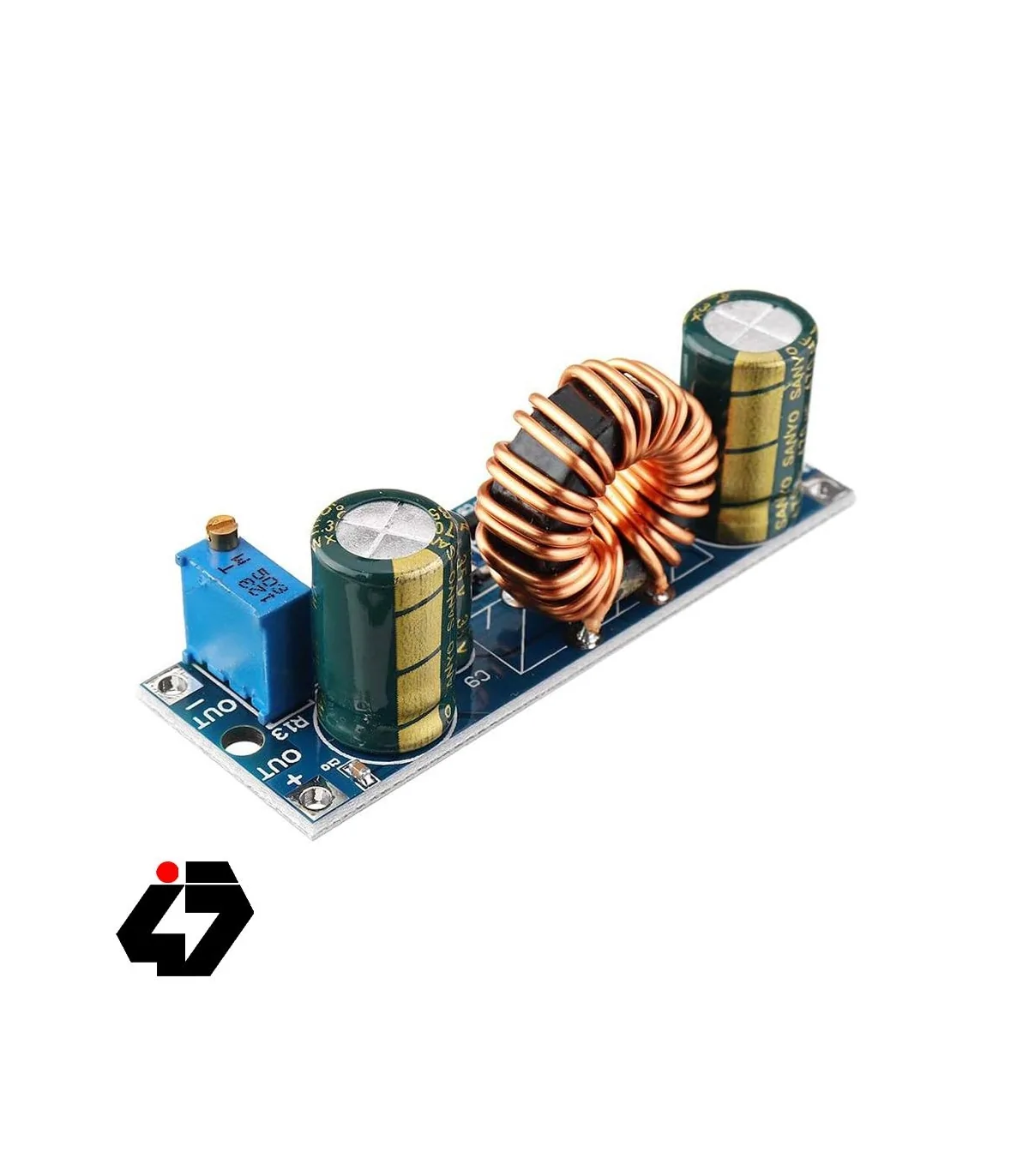

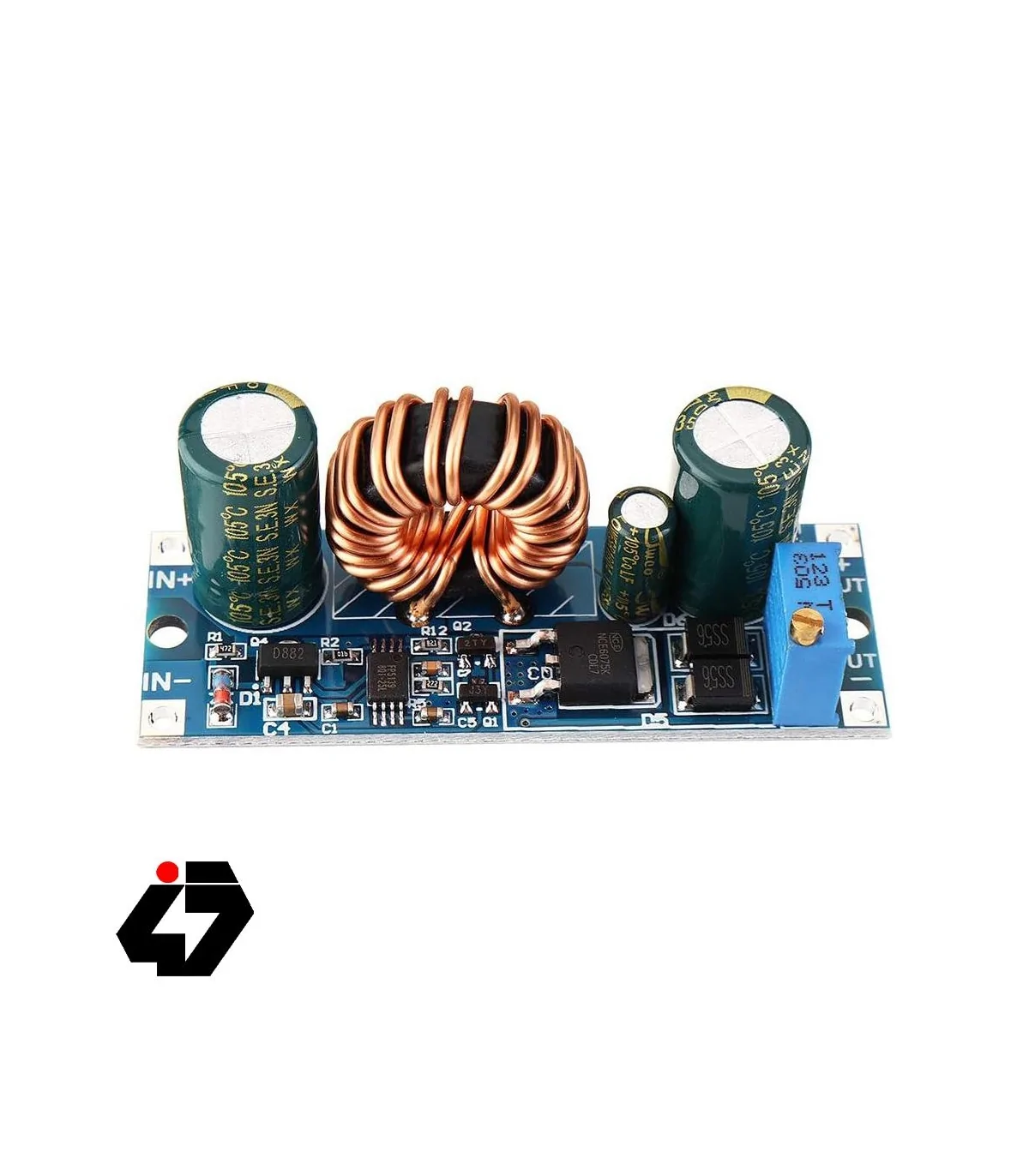

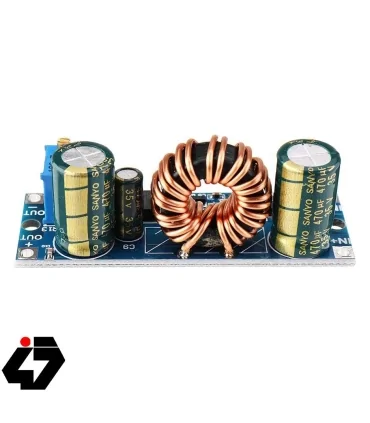

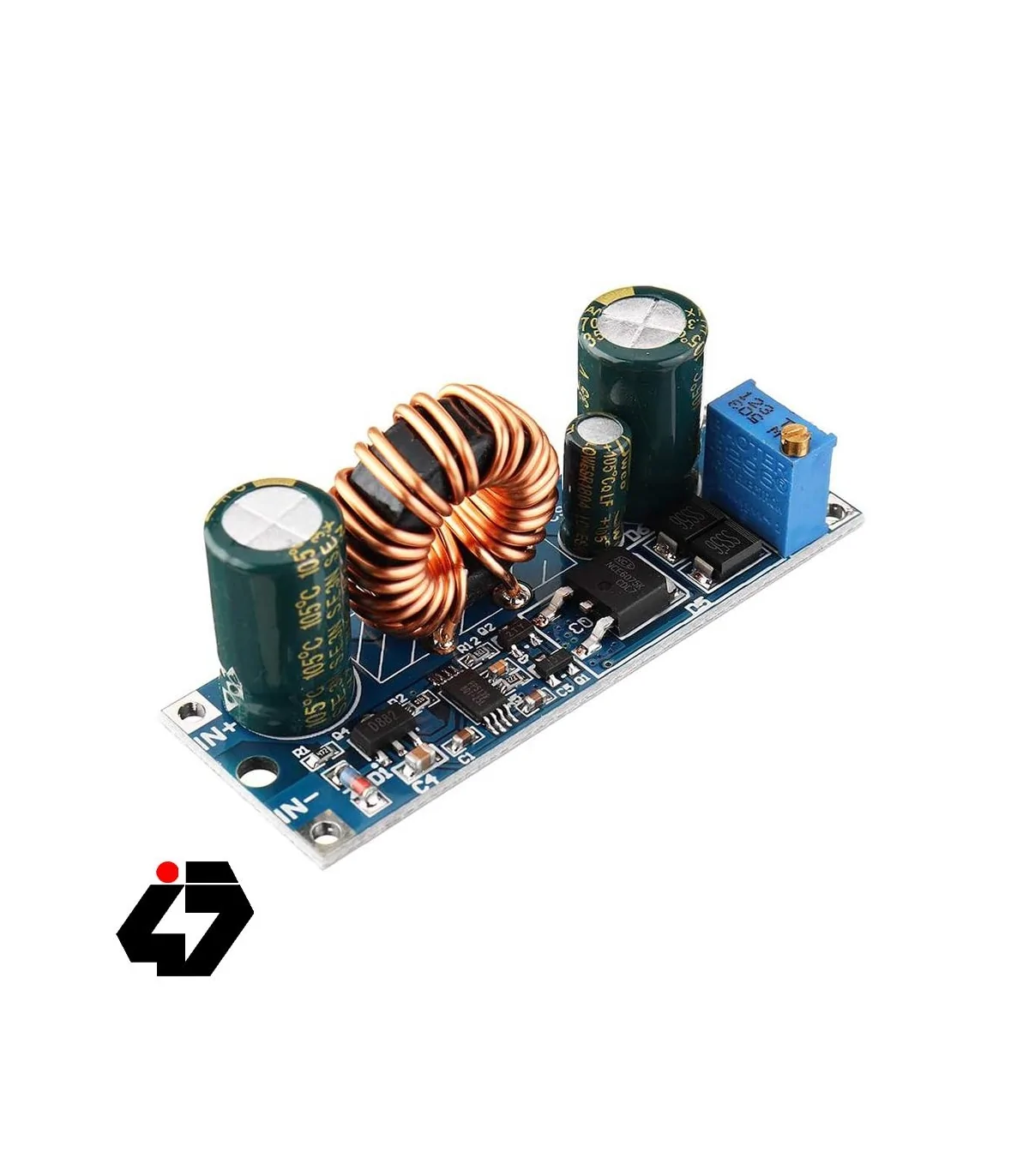

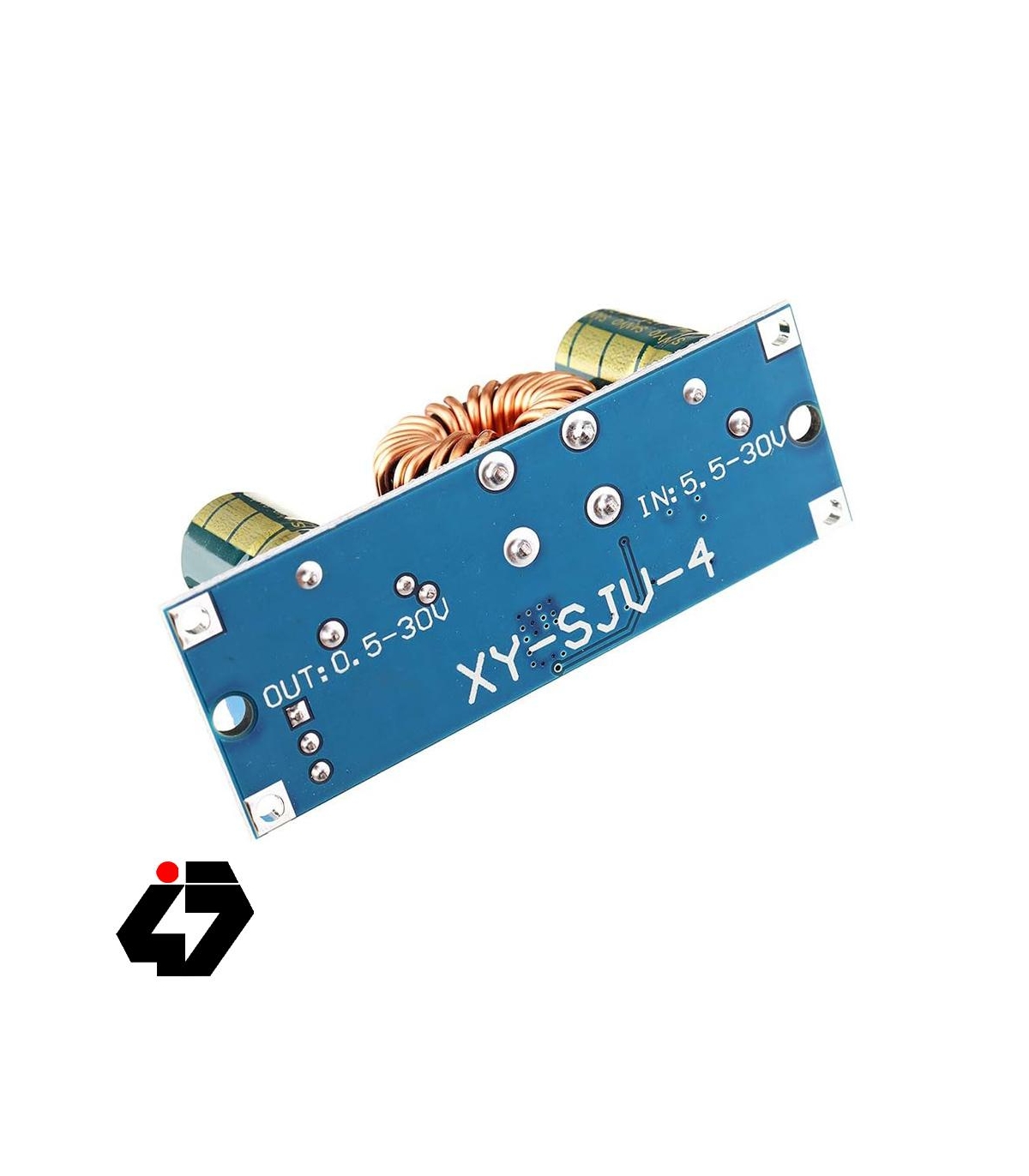

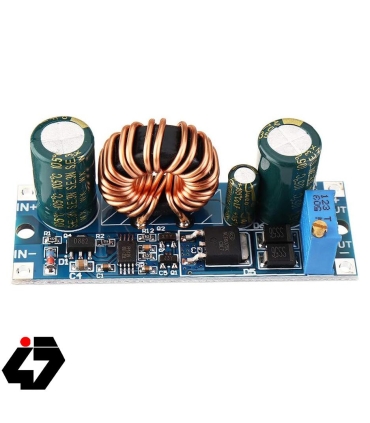

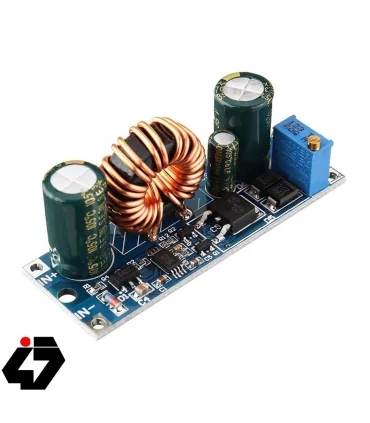

📊 تحلیل قطعات اصلی روی برد

• تراشه کنترل کننده (IC): مدل FP5139 (یک کنترل کننده PWM برای مبدل های Boost).
• ماسفت قدرت (Switching MOSFET): مدل NCE6075K (قطعه مشکی بزرگ با ۳ پایه که وظیفه سوئیچینگ جریان را دارد).

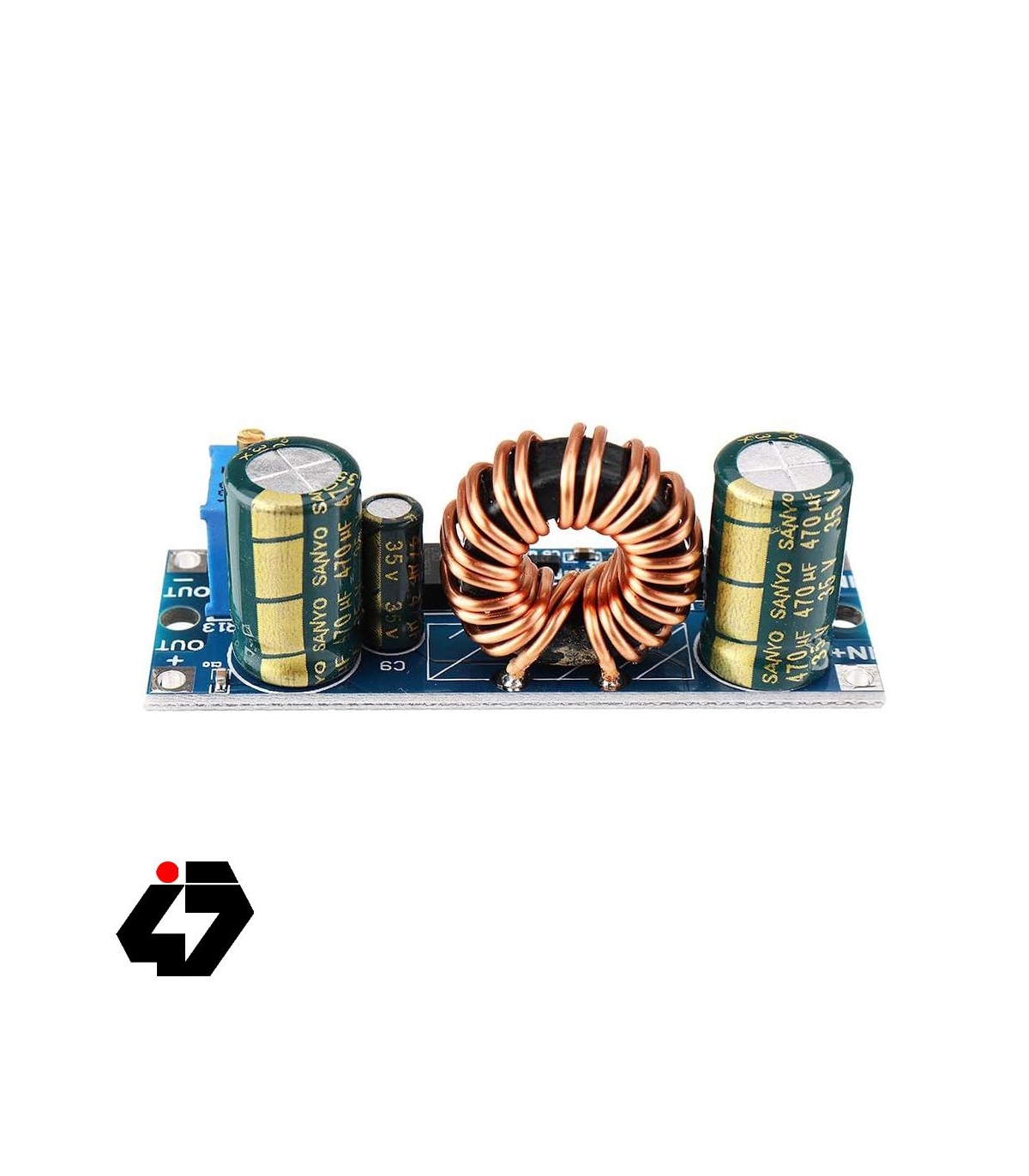

• سلف (Inductor): سیم پیچ مسی بزرگ که انرژی را در خود ذخیره می‌کند.
• دیودهای شاتکی (Diodes): دو عدد دیود با کد SS56 که برای یکسوسازی خروجی موازی شده اند تا جریان بیشتری را تحمل کنند.

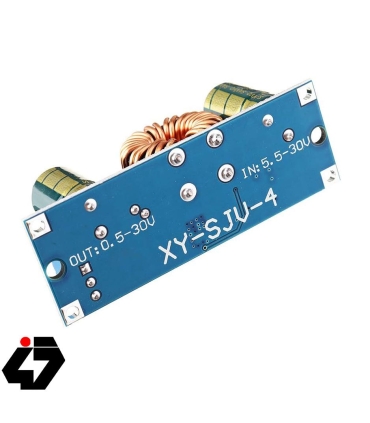

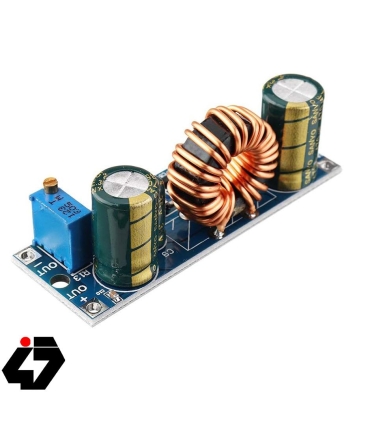

• پتانسیومتر (Trimmer): قطعه آبی رنگ (W103) برای تنظیم دقیق ولتاژ خروجی.

📝 بلوک دیاگرام عملکرد (Block Diagram)

1. ورودی (IN+/IN-): ولتاژ DC وارد خازن های صافی ورودی می‌شود.
2. کنترلر (FP5139): نوسان ساز داخلی پالس های PWM تولید می کند.
3. سوئیچینگ (MOSFET): ماسفت با سرعت بالا قطع و وصل می‌شود تا در سلف میدان مغناطیسی ایجاد کند.
4. ذخیره انرژی (Inductor): در هنگام قطع سوئیچ، ولتاژ القایی سلف با ولتاژ ورودی جمع شده و ولتاژ بالاتری می سازد.
5. یکسوسازی و فیلتر (Diodes & Capacitors): دیودها جریان را یکسو کرده و خازن های بزرگ خروجی، ریپل را می گیرند.
6. فیدبک (Feedback): پتانسیومتر بخشی از ولتاژ خروجی را به پایه FB تراشه می‌فرستد تا ولتاژ را ثابت نگه دارد.
