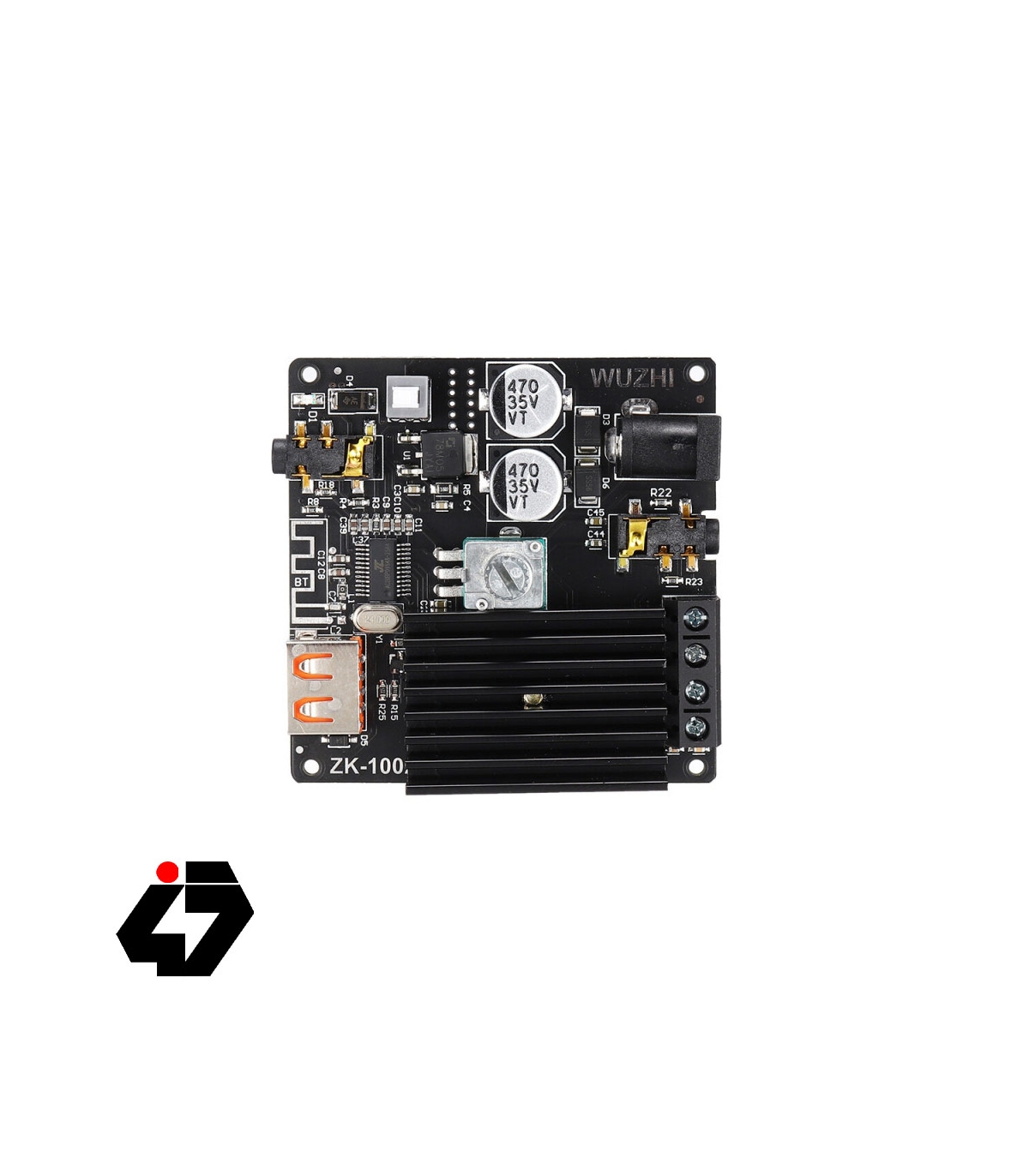

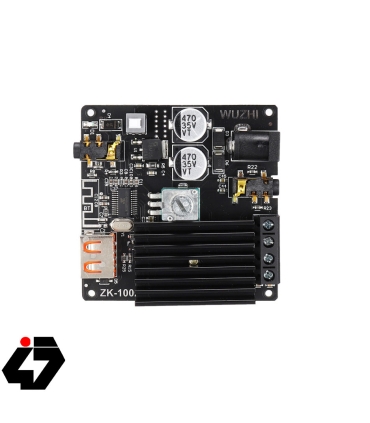

ماژول آمپلی فایر صوتی بلوتوث دار دو کاناله 2x100 وات با تراشه PA50WX2 مدل ZK-1002m
در پروژه های طراحی اسپیکرهای پرتابل، ارتقای سیستمهای صوتی قدیمی و ساخت کیت های تقویت کننده صوتی، دسترسی به یک برد آمپلی فایر که در ابعاد مینیاتوری بتواند توان خروجی بالا و کیفیت صدای بدون نویز ( کریستالی ) ارائه دهد، یک مزیت بزرگ سخت افزاری محسوب میشود.
ماژول آمپلی فایر دیجیتال استریو مدل ZK-1002M با خروجی قدرتمند 2x100 وات، نسخهای تکامل یافته و چند منظوره از سری بردهای صوتی هلدینگ Wuzhi Audio است که با بهره گیری از چیپست صنعتی PA50WX2، استاندارد جدیدی از بازدهی انرژی و کیفیت وفاداری به صدای اصلی ( Hi-Fi ) را به نمایش گذاشته است.

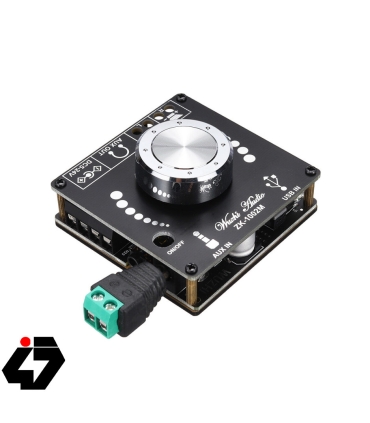

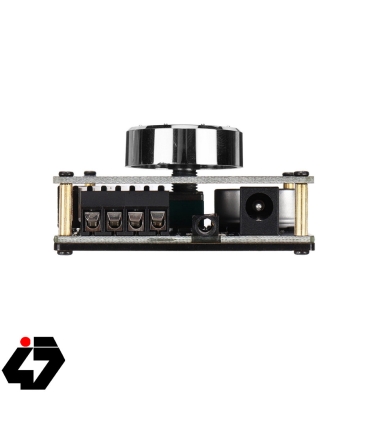

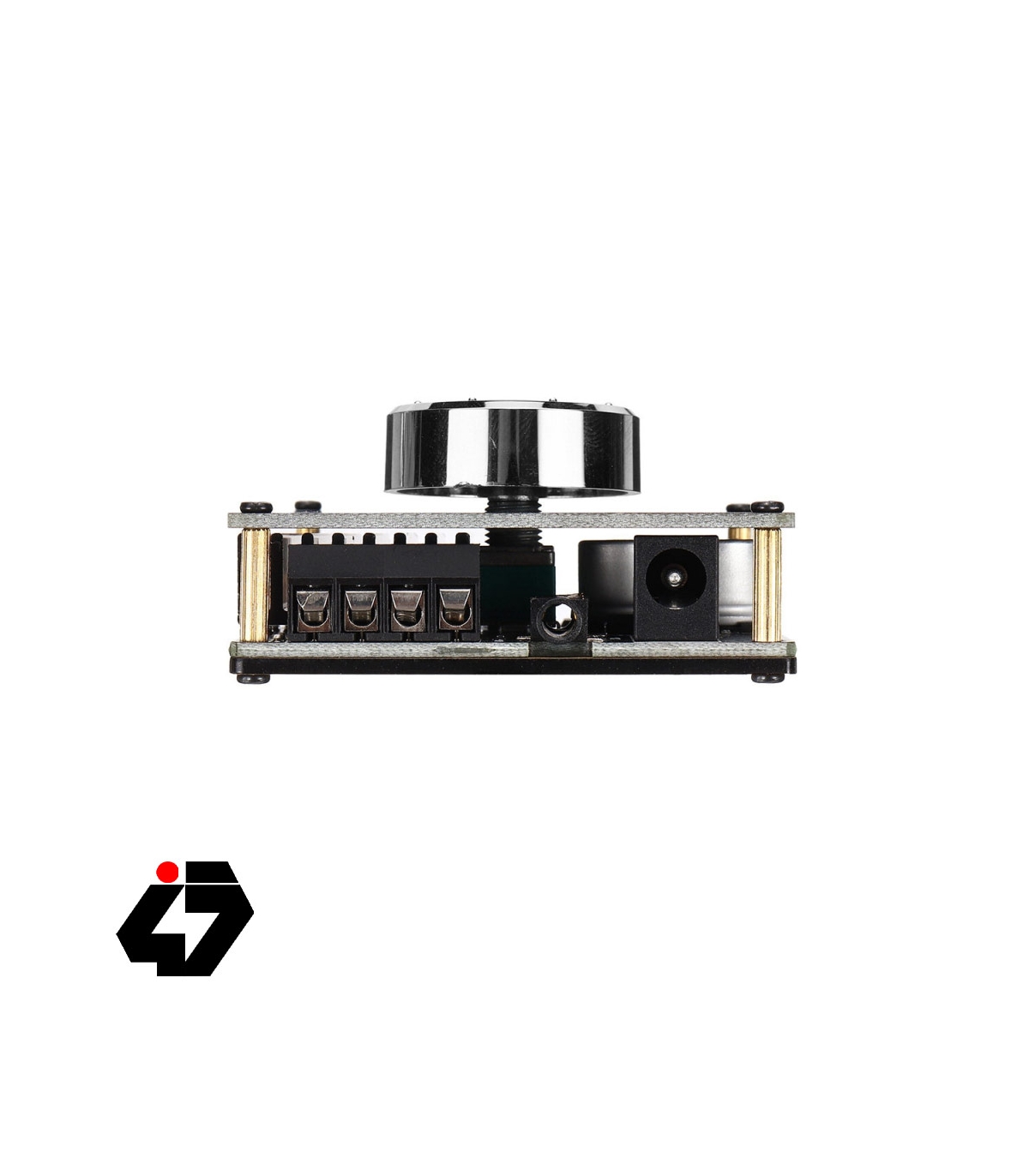

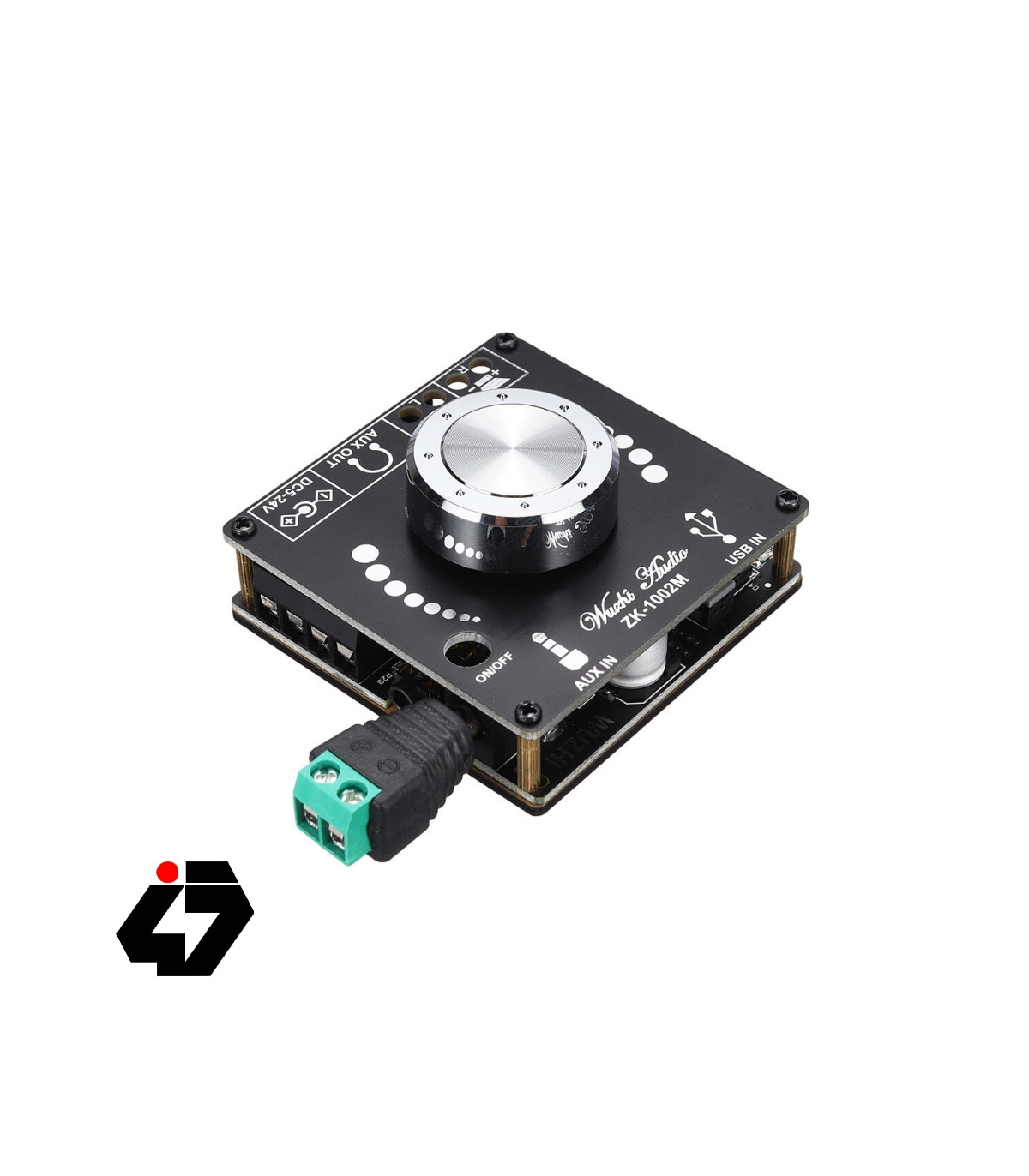

این ماژول به صورت یک کیت نیمه آماده شامل دو ورق پلکسی گلاس مات به عنوان بدنه محافظ بالا و پایین، هیت سینک خنک کننده، ترمینالهای پیچ دار خروجی، فیش مادگی آداپتوری و ولوم سرپوشدار عرضه میشود.
مونتاژ بدنه دستگاه کمتر از ۵ دقیقه زمان نیاز دارد و از برد الکترونیکی ظریف در برابر اتصالات کوتاه و ضربات فیزیکی در محیط کارگاه یا داخل باکس اسپیکر محافظت میکند.

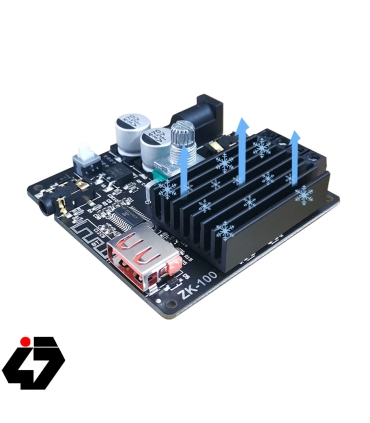

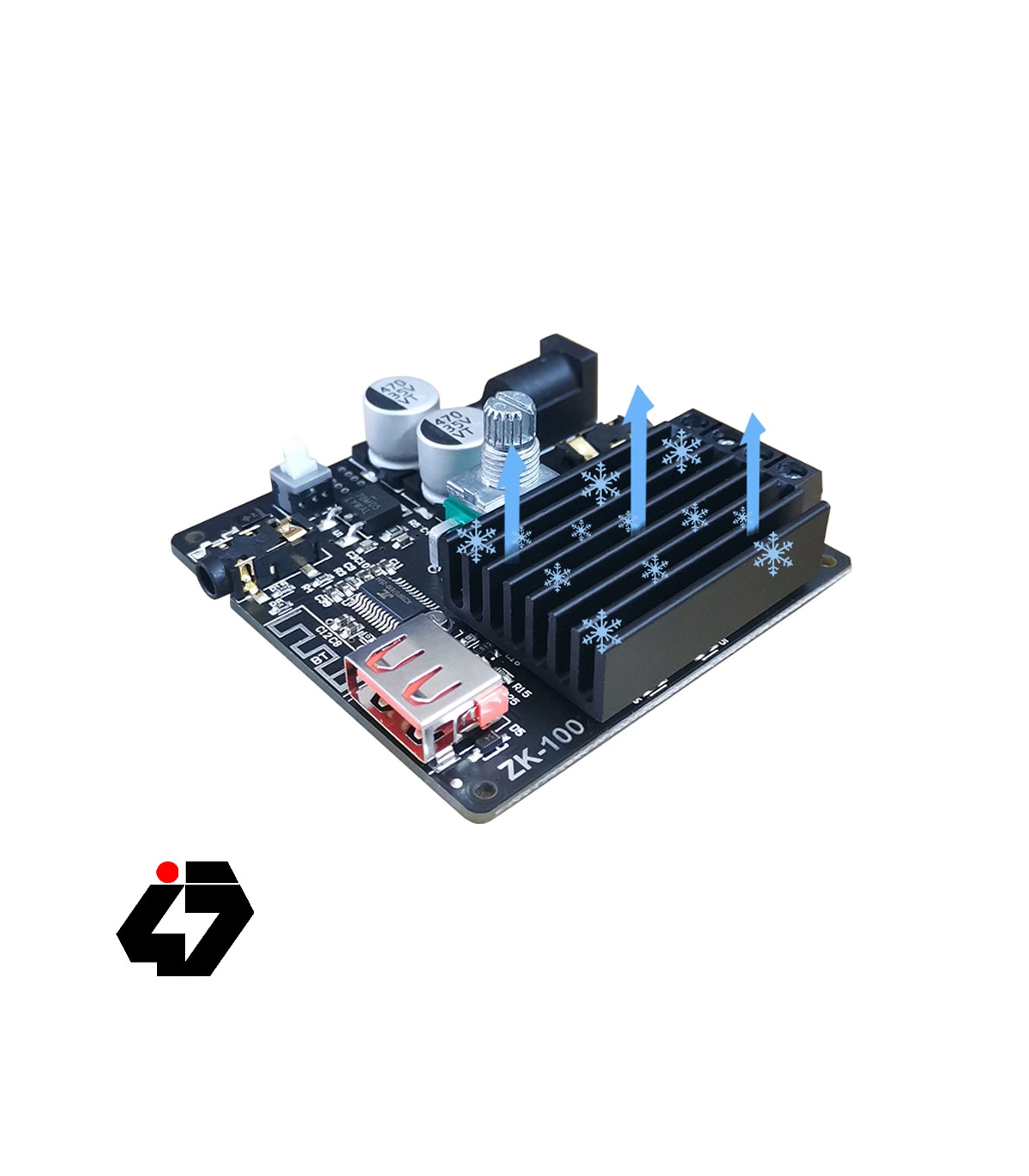

هسته پردازش سیگنال های صوتی این کالا بر پایه معماری کلاس D طراحی شده است؛ این ساختار متالورژی سبب میشود که راندمان مصرف انرژی برد به بالای ۹۰ درصد برسد، حرارت بسیار کمی تولید کند و نیاز به فن خنککننده بزرگ نداشته باشد.
خروجی نهایی این ماژول دو کانال استریو کاملاً مجزا ( چپ و راست ) است که هر کانال قادر است تا ۱۰۰ وات توان الکتریکی را به باندها شلیک کند.
❓ درگاههای ورودی مولتی مدیا در ماژول ZK-1002M؛ بی نیاز از پلیر مجزا
یکی از بزرگ ترین مزایای مدل ZK-1002M نسبت به مدل های ساده دسکتاپ، مجهز بودن آن به چند کانال ورودی مختلف است که شما را از خرید بردهای رسیور یا رادیو فلاش خور جداگانه کاملاً بی نیاز میکند:
• اتصال بلوتوث نسخه ۵.۰:
بهره گیری از نسل پنجم بلوتوث، تاخیر صدا ( Latency ) را در زمان تماشای فیلم یا بازی به حداقل رسانده، برد موثر بیسیم را افزایش داده و ارتباطی پایدار و بدون قطع و وصل را با انواع گوشی های هوشمند برقرار میسازد.
• پورت ورودی USB ( فلش مموری ):
پورت مادگی USB تعبیه شده روی برد مستقیماً فرمتهای صوتی رایج نظیر MP3, WAV و FLAC را از روی فلش مموری رمزگشایی و پخش میکند.
• جک ۳.۵ میلیمتری AUX:
ورودی آنالوگ استاندارد جهت اتصال کابل صدا از کامپیوتر، تلویزیون، لپ تاپ یا بردهای گیرنده دیگر.
⚙️ ویژگی های فنی ماژول ۲ در ۱۰۰ وات ZK-1002M
✔ تراشه اصلی بورد: آی سی دبل پاور PA50WX2 گرید صنعتی High-Power
✔ توان خروجی هماهنگ: 100W + 100W ( مجموعاً ۲۰۰ وات توان اسمی حداکثری )
✔ بازه ولتاژ تغذیه ورودی: DC 12V الی 24V ( پیک مصرف در ولتاژ ۲۴ ولت و جریان بالای ۵ آمپر )
✔ امپدانس بلندگوهای سازگار: ۴ الی ۸ اهم ( بلندگوهای ۴ اهم در ولتاژهای پایین تر و ۸ اهم در ولتاژ بالاتر )
✔ سیستم محافظتی برد الکترونیکی: مجهز به مدار کلاستر محافظت در برابر اضافه ولتاژ، اتصال معکوس قطب های باتری، اتصال کوتاه خروجی باندها و حفاظت حرارتی شدید ( Overheat )
✔ مکانیزم کنترل صدا: ولوم آنالوگ کلیددار ( چرخش تا انتها به چپ جهت خاموش کردن کامل دستگاه )
🛠 کاربردهای اصلی برد آمپلی فایر بلوتوثی ZK-1002M
• ساخت اسپیکرهای پرتابل چمدانی و خانگی:
راه اندازی ساب ووفرها و تیوترهای باکیفیت و توان متوسط به بالا جهت فضاهای باز و سالنها.
• هوشمندسازی سیستم صوتی خودرو و موتورسیکلت:
به دلیل کارکرد عالی با برق ۱۲ ولت باتری ماشین و ابعاد کوچک جهت جاسازی زیر داشبورد.
• احیای باندهای قدیمی و سوخته:
تبدیل باندهای سینمای خانگی یا بلندگوهای چوبی بزرگ فاقد آمپلی فایر به اسپیکرهای مدرن بلوتوثی.
• سیستمهای پیجینگ و پخش موزیک بکگراند:
ایده آل برای کافی شاپ ها، مغازه ها و محیط های کارگاهی کوچک جهت اتصال موازی به بلندگوهای سقفی.
🧠 راهنمای مهندسی منبع تغذیه و تناسب توان خروجی ( بسیار مهم )
توان خروجی نهایی این ماژول مستقیماً به ولتاژ و جریان (آمپر) منبع تغذیه ورودی شما بستگی دارد.
استفاده از آداپتور ضعیف باعث افت کیفیت صدا، ایجاد نویز خش خش در بیسهای قوی و یا ریست شدن مکرر بلوتوث ماژول میشود.
برای دریافت بهترین راندمان به جدول مهندسی زیر توجه کنید:
🔹 **ولتاژ ۱۲ ولت ( آداپتور یا باتری ):** با بلندگوی ۸ اهم خروجی حدود 2x16 وات / با بلندگوی ۴ اهم خروجی حدود 2x30 وات.
🔹 **ولتاژ ۱۵ ولت کارگاهی:** با بلندگوی ۸ اهم خروجی حدود 2x25 وات / با بلندگوی ۴ اهم خروجی حدود 2x45 وات.
🔹 **ولتاژ ۱۹ ولت ( شارژر لپ تاپ ):** با بلندگوی ۸ اهم خروجی حدود 2x40 وات / با بلندگوی ۴ اهم خروجی حدود 2x70 وات.
🔹 **ولتاژ ۲۴ ولت ( حداکثر توان ):** با بلندگوی ۸ اهم خروجی حدود 2x50 وات / با بلندگوی ۴ اهم خروجی حداکثر تا 2x100 وات.
*(توصیه کارشناسی: برای استفاده حداکثری، از یک منبع تغذیه سوئیچینگ ۲۴ ولت با جریان بین 5 تا 10 آمپر استفاده کنید و هیت سینک آلومینیومی را حتماً با چسب سیلیکونی روی تراشه PA50WX2 بچسبانید).*
🏆 مزایای رقابتی مدل ZK-1002M نسبت به مدلهای معمولی AUX دار
• مالتی پلیر یکپارچه: عدم نیاز به ماژول رمزگشای USB جداگانه که خود عامل اصلی ایجاد نویز لوپ زمین ( Ground Loop ) در صدا است.
• تفکیک فرکانسی عالی (Hi-Fi): کیفیت صدای خروجی شفاف با کمترین میزان اعوجاج هارمونیک کل ( THD ) در فرکانسهای بالا.
❓ سوالات متداول
چرا وقتی صدا را زیاد میکنم، صدا قطع و وصل میشود یا کیفیت خراب میشود؟
این مشکل به دلیل ضعف منبع تغذیه ( آداپتور ) است. هنگام پخش صداهای بیس دار و سنگین، مصرف جریان ماژول به شدت بالا میرود؛ اگر آداپتور نتواند آمپر مورد نیاز را تامین کند، ولتاژ افت کرده و مدار محافظ آمپلی فایر جهت جلوگیری از خرابی، خروجی را موقتاً قطع یا ریست میکند. آداپتور خود را با نمونهای دارای آمپر بالاتر تعویض کنید.
ترتیب اولویت ورودیهای صدا در این ماژول به چه صورت است؟
اولویت پخش به صورت پیشفرض با درگاهی است که آخرین بار متصل شده است ( حالت Plug and Play ). برای مثال اگر در حال پخش آهنگ با بلوتوث هستید و یک فلش مموری را به پورت USB متصل کنید، ماژول به طور خودکار سورس را روی فلش سوئیچ میکند. همچنین میتوانید با فشردن کلید ولوم، سورس ورودی را تغییر دهید.
آیا میتوان این ماژول را مستقیماً به برق ۲۴ ولت کامیون یا باتری خودرو وصل کرد؟
برق باتری خودروی سواری ( ۱۲ ولت ) برای این ماژول کاملاً استاندارد و ایمن است. اما در مورد خودروهای سنگین مانند کامیون ( برق ۲۴ ولت دینام )، از آنجایی که ولتاژ شارژ دینام در حین حرکت ممکن است تا ۲۸ ولت نیز بالا برود و از آستانه مجاز ماژول عبور کند، اکیداً توصیه میشود از یک ماژول کاهنده ولتاژ LM2596HVS یا استابلایزر بین باتری و آمپلی فایر استفاده کنید.
