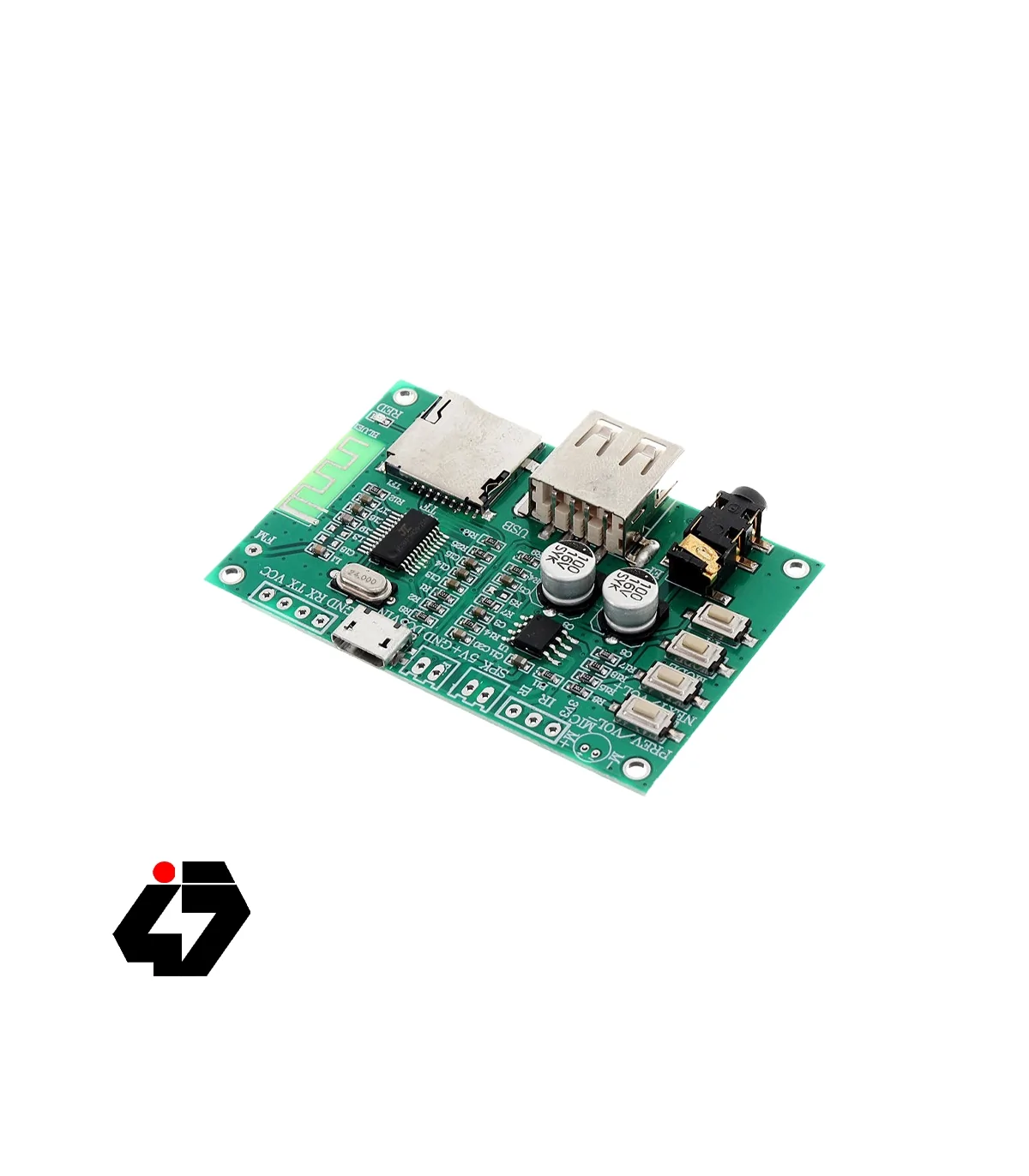

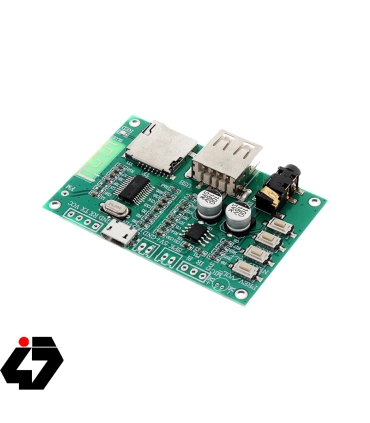

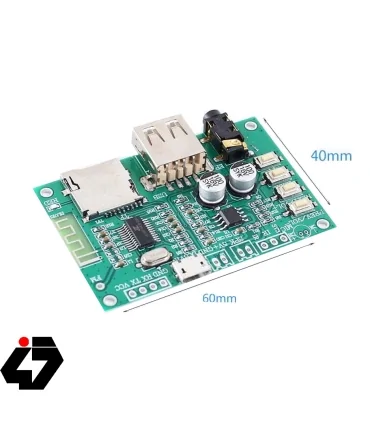

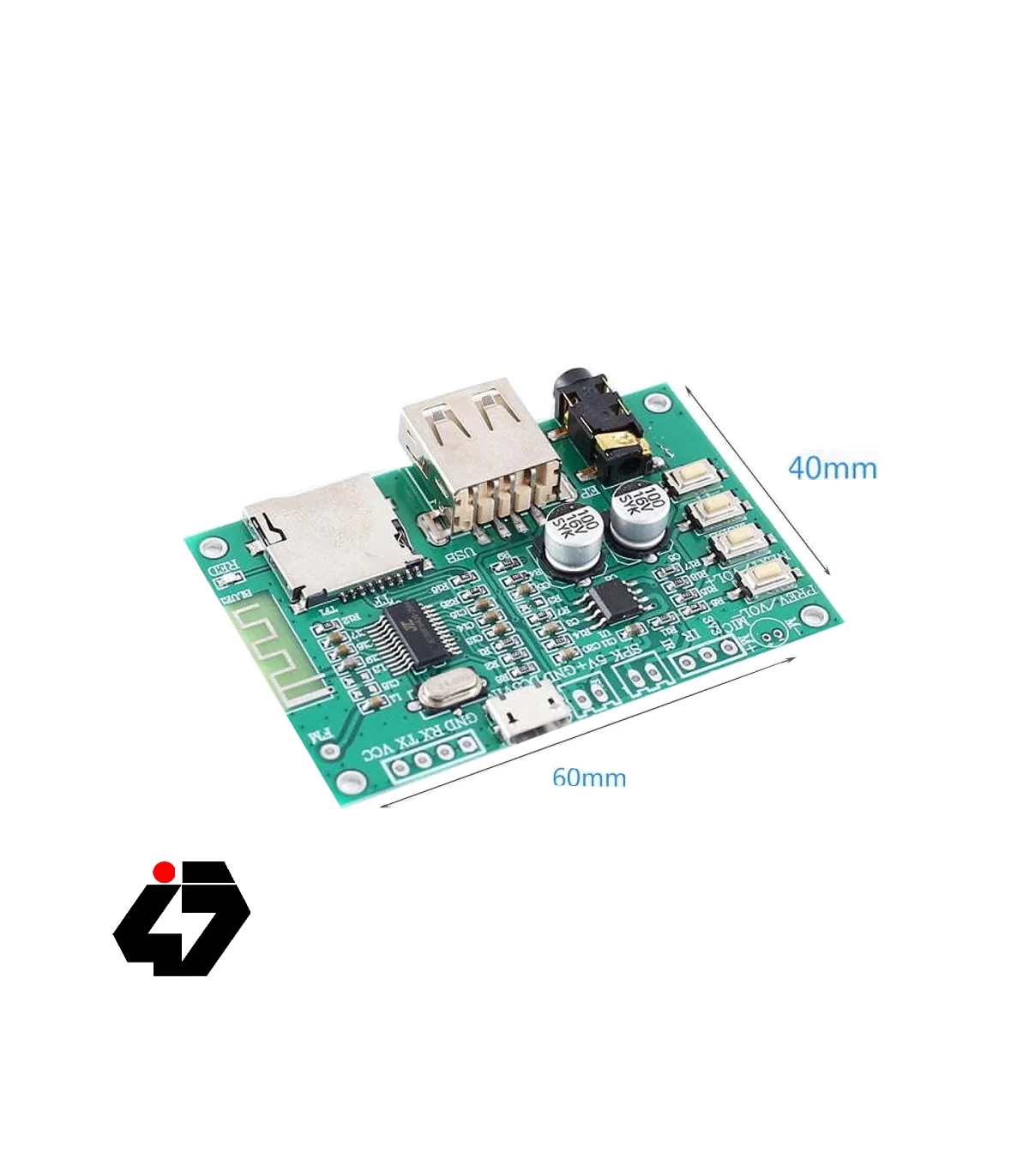

ماژول بلوتوث و پخش کننده صوتی BT-201

ماژول بلوتوث و پخش کننده صوتی BT-201

ماژول تقویت کننده دیجیتال بلوتوث بلوتوث مونو MP3 BT-201 یک ماژول تقویت کننده بی سیم است که از ورودی صوتی 3.5 میلی متری و اتصال بلوتوث 4.0 پشتیبانی می کند و قادر به دریافت موسیقی ارسال شده از تلفن همراه، رایانه، تلویزیون و سایر دستگاه های دارای اتصالات بلوتوث 4.0 است.

مشخصات

مدل : BT-201
ولتاژ کاری : 3.3 ولت الی 5 ولت DC
جریان کاری : حداکثر 20 میلی آمپر
دارای آمپلی فایر داخلی : 3 وات با قابلیت اتصال مستقیم بلند گو به برد
حداکثر امپدانس بلندگو قابل اتصال : 4 اهم الی 8 اهم
دمای کاری : 20- الی 85+
کلاس آمپلی فایر : کلاس D
دارای گیرنده بلوتوث ورژن 5.0
محدوده فرکانس Class24dbM 2.4g -- 2.480g
تعداد کانال : تک کانال (مونو)
قابلیت اتصال میکروفن برای انتقال صدا و انجام مکالمات تلفنی از طریق بلوتوث
قابلیت خواندن آهنگ از طریق USB حداکثر تا 128 گیگابایت
قابلیت خواندن آهنگ از طریق TF-Card حداکثر تا 128 گیگابایت
پشتیبانی از فرمت MP3، WAV، WMA، FLAC، AAC، APE
برد بلوتوث: تا 10 متر (بدون مانع)
فرکانس پاسخ‌گویی: 20Hz تا 20kHz
نسبت سیگنال به نویز (SNR): بیش از 80dB

نام نمایشی بلوتوث در ارتباط  bt201-ble یا bt201

ویژگی

- پشتیبانی از تماس بلوتوث، کنترل چند دکمه ای، آخرین موسیقی، موسیقی بعدی، مکث پخش، تنظیم صدا و سایر عملکردها.
- پورت سریال کنترل فرمان AT پشتیبانی برای تغییر نرخ باود برای تغییر نام بلوتوث
- پشتیبانی از USB
- پشتیبانی از TF-Card
- دارای سوکت جهت اتصال گیرنده IR
- دارای جک 3.5 میلی متری خروجی صدا Audio
- دارای کلیدهای تعبیه شده جهت کنترل پخش آهنگ ها
- قابلیت پخش فرمتهای MP3 , WAV, APE, FLAC, FAT32, FAT16

کاربرد

قابلیت طراحی ضبط‌های بلوتوثی پرتابل
امکان طراحی انواع ضبط های بلوتوثی خودرو
قابلیت تبدیل رادیو پخش‌های قدیمی به بلوتوثی

تک سوئیچ‌ها

شماره 1 برای پخش یا وقفه در فایل صوتی
شماره 2 برای تغییر مد ماژول کاربرد دارد. به وسیله این تک سوئیچ می توان مشخص کرد که ورودی صدا از طریق کدام یک از حالت های بلوتوث، TF CARD و یا کانکتور USB باشد.
شماره 3 برای تغییر به آهنگ بعدی در لیست پخش و کاهش صدا کاربرد دارد.
شماره 4 برای تغییر به آهنگ قبلی در لیست پخش و افزایش صدا کاربرد دارد.

محتویات بسته بندی

• یک عدد برد BT-201
• پین هدر
• میکروفن خازنی


  Introduction

  The BT-201 board is a mono MP3 Bluetooth module that supports Bluetooth / U-disk / TF-Card input, it also has a built-in 3W amplifier function, and the user can connect speakers directly to the board.  One of the best features and features of this module is having a serial interface (RXD, TXD) that allows controlling the sound through AT serial commands. By using the BT-201 module, you can develop all kinds of smart speaker applications.

  Specifications

  Working voltage: 3.3 volts to 5 volts DC
  Working current: maximum 20 milliamps
  It has an internal amplifier: 3 watts with the ability to directly connect the speaker to the board
  Maximum speaker impedance that can be connected: 4 ohms to 8 ohms
  Working temperature: -20 to +85
  Amplifier class: Class D
  It has a Bluetooth version 5.0 receiver
  Class24dbM frequency range 2.4g -- 2.480g
  Number of channels: single channel (mono)
  Ability to connect a microphone
  Ability to read songs via USB up to 128 GB
  Ability to read songs via TF-Card up to 128 GB
  Support MP3, WAV, WMA, FLAC, AAC, APE formats
  Bluetooth range: up to 10 meters (without obstacles)
  Frequency response: 20Hz to 20kHz
  Signal-to-noise ratio (SNR): more than 80dB

  Bluetooth display name in bt201-ble connection

  Property

  - Support Bluetooth call, multi-button control, last music, next music, playback pause, volume adjustment and other simple functions.
  - AT command control serial port. Support to change baud rate to rename bluetooth
  - USB support
  - TF-Card support
  - Has a socket for connecting the IR receiver
  - Has a 3.5 mm audio output jack
  - Built-in keys to control the playback of songs
  - Ability to play MP3, WAV, APE, FLAC, FAT32, FAT16 formats

  Application

  Ability to design portable Bluetooth recordings
  The possibility of designing all kinds of car Bluetooth recordings
  The ability to convert old radio broadcasts to Bluetooth
