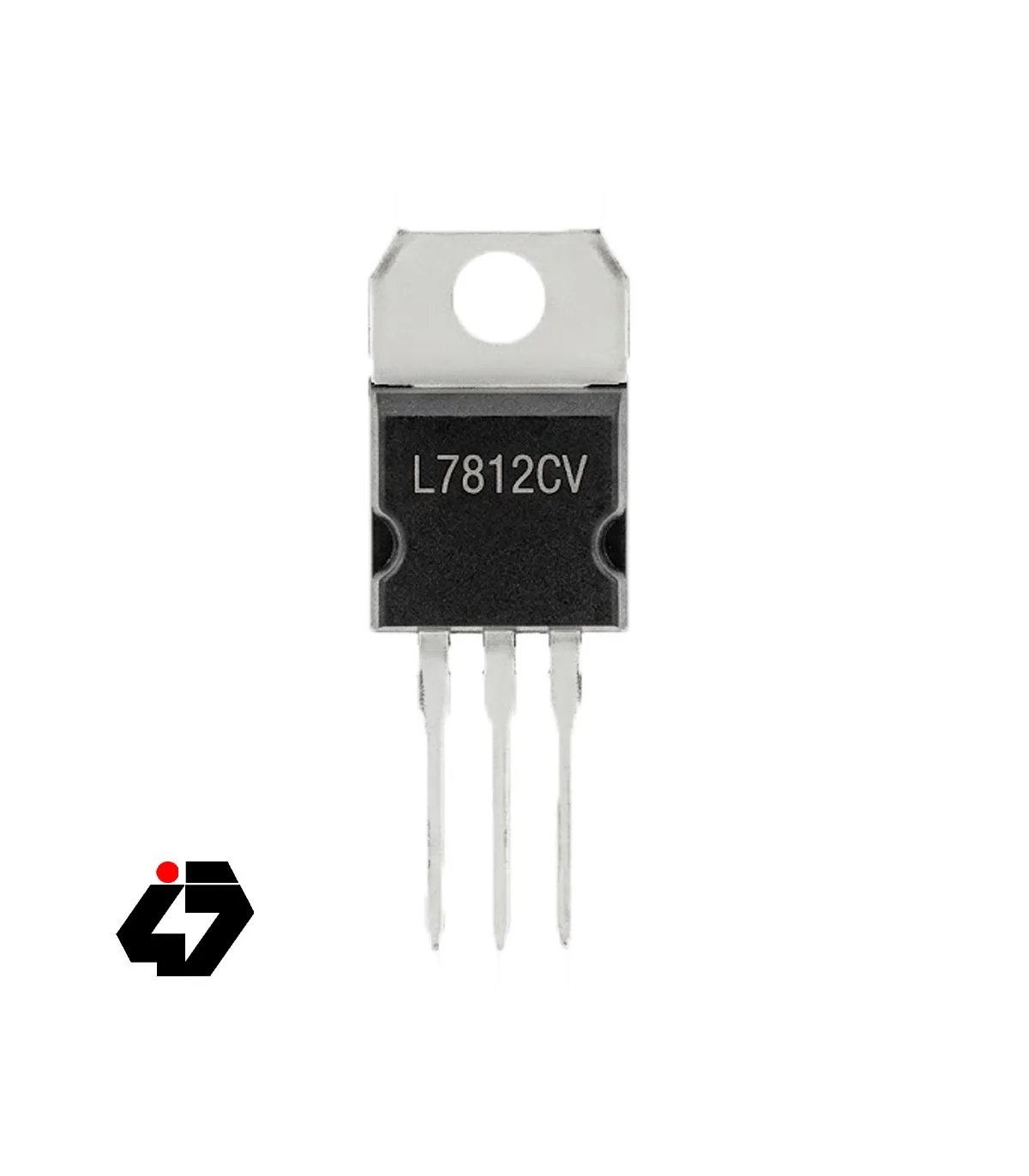

آیسی رگولاتور ولتاژ مثبت 12V  L7812CV

در طراحی مدارات الکترونیکی ، تامین ولتاژ مستقیم کاملا ثابت و بدون نوسان اهمیت بسیار زیادی دارد.

افت یا افزایش ناگهانی ولتاژ می تواند باعث عملکرد نادرست یا سوختن قطعات حساس مانند میکروکنترلرها ، سنسورها و ماژول ها گردد.

علاوه بر این ، استفاده از منابع تغذیه غیررگوله به دلیل وجود ریپل های ولتاژی باعث ایجاد نویز شدید در مدارات صوتی و آنالوگ می شود.

آیسی رگولاتور L7812CV یک راهکار کاملا استاندارد ، اقتصادی و مطمئن برای تبدیل ولتاژهای ناپایدار ورودی به ولتاژ خروجی ۱۲ ولت مستقیم و دقیق است.

این چیپ ۳ پایه از خانواده محبوب سری ۷۸xx بوده و توانایی خروجی جریان مداوم تا ۱.۵ آمپر را دارا می باشد.

بزرگترین مزیت این قطعه ، بهره مندی از **ولتاژ خروجی ثابت ۱۲ ولت ، پکیج قدرتمند TO-220 ، مدارات محافظت خودکار داخلی و نصب بسیار آسان** است.

طراحی این آیسی به گونه ای است که تنها با اضافه کردن دو خازن ساده در ورودی و خروجی ، خط تغذیه ۱۲ ولت کاملا صاف و بدون نویز را در اختیارتان قرار می دهد.

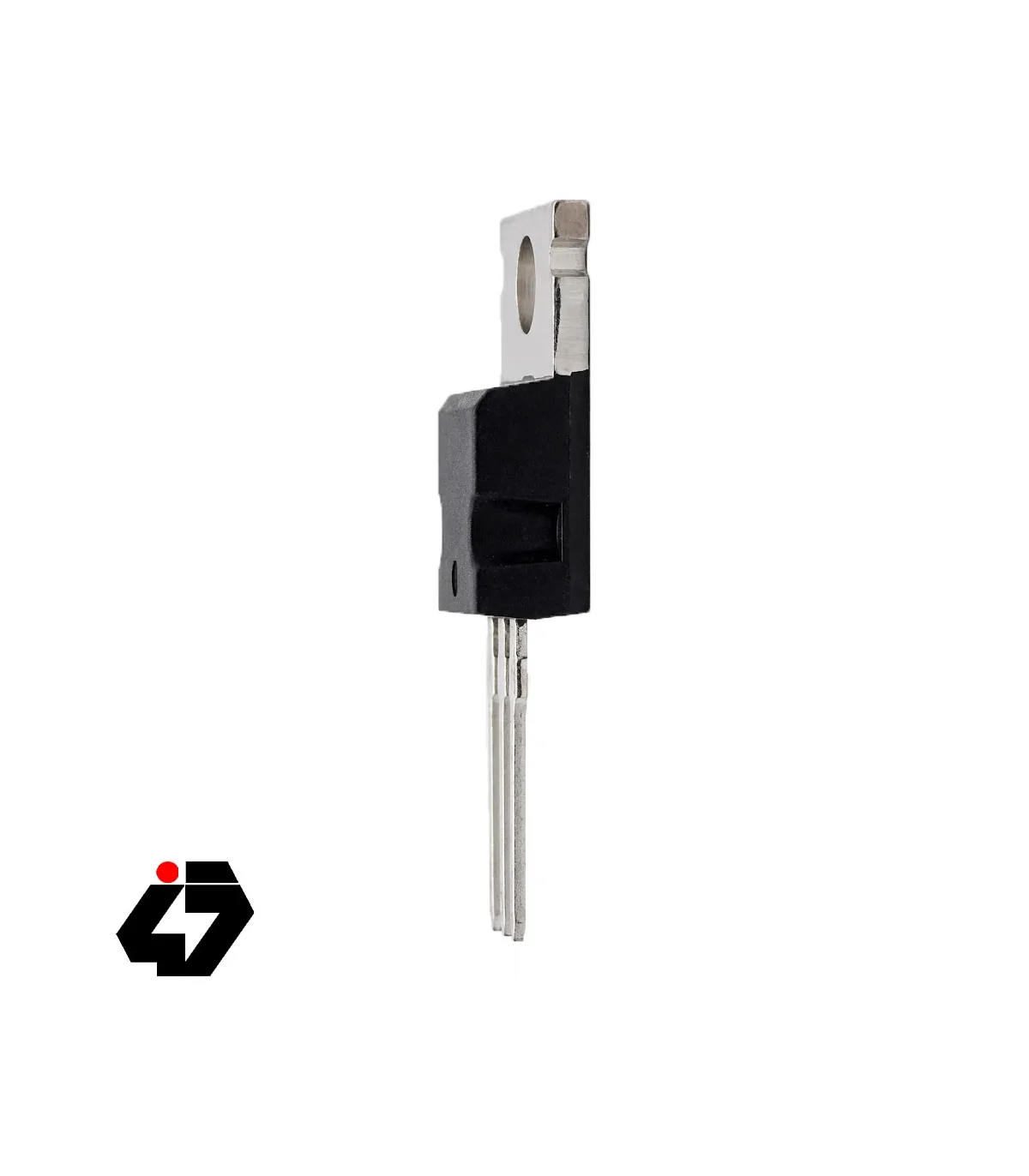

پکیج TO-220 دارای یک تب فلزی در قسمت پشتی است که امکان اتصال راحت آیسی به هیت سینک ( Khonk Konande ) را جهت دفع حرارت در جریان های بالا فراهم می سازد.

این آیسی انتخابی عالی برای ساخت منابع تغذیه خطی ، راه اندازی رله ها ، فن ها ، پروژه های دانش آموزی و مدارات صنعتی محسوب می شود.

❓ چرا استفاده از رگولاتور خطی L7812CV ضروری است؟

مهندسان و طراحان برای تثبیت ساده ولتاژ و حذف نویزهای فرکانس بالا از L7812CV استفاده می کنند ؛ این محصول مزایای فنی زیر را ارائه می دهد:

• تثبیت دقیق ولتاژ ( Precise Regulation ):

ارائه ولتاژ ۱۲ ولت ثابت بدون وابستگی به تغییرات جریان بار و نوسانات ولتاژ ورودی.

• سیستم های حفاظت خودکار داخلی ( Built-in Protection ):

مجهز به سیستم قطع حرارتی ( Thermal Shutdown ) و محدود کننده جریان خروجی در صورت اتصال کوتاه.

• راه‌اندازی فوق العاده ساده و کم هزینه ( Easy Implementation ):

عدم نیاز به قطعات جانبی متعدد و راه اندازی مدار تنها با خازن های فیلتر اولیه.

⚙️ مشخصات و ویژگیهای فنی چیپ L7812CV

✔ ولتاژ خروجی ۱۲ ولت ثابت: تثبیت ولتاژ با تلرانس بسیار پایین مناسب تجهیزات حساس ۱۲ ولتی

✔ جریان دهی تا ۱.۵ آمپر: تامین جریان کافی برای انواع رله ها ، موتورها و بردهای الکترونیکی

✔ محدوده ولتاژ ورودی تا ۳۵ ولت: توانایی دریافت ولتاژهای ورودی مستقیم از ۱۴.۵ ولت تا ۳۵ ولت

✔ پکیج استاندارد TO-220: ساختار ۳ پایه DIP با قابلیت اتصال سریع به هیت سینک فلزی

✔ پایداری عالی در برابر نویز: ریپل خروجی بسیار کم نسبت به مبدل های سوئیچینگ

🛠 کاربردهای گسترده آیسی L7812CV پکیج TO-220

• منابع تغذیه خطی آزمایشگاهی: ساخت مدارات تغذیه کم نویز برای تجهیزات اندازه گیری.

• راه اندازی رله ها و فن های ۱۲ ولتی: کاهش ولتاژهای بالا ( مانند ۲۴ ولت ) به ۱۲ ولت جهت تغذیه عملگرها.

• مدارات صوتی و آمپلی فایرها: تامین تغذیه بدون نویز برای پری آمپلی فایرها و بخش های آنالوگ.

• پروژه های صنعتی و اتوماسیون: کاهش ولتاژ ورودی خطوط تغذیه به ولتاژ کاری استاندارد ۱۲ ولت.

🧠 نکات کاربری و کارشناسی مهندسی ابزار

🔹 استفاده الزامی از هیت سینک در جریان های بالا:

در صورتی که اختلاف ولتاژ ورودی و خروجی زیاد باشد یا جریان کشی بیش از ۰.۵ آمپر گردد ، حتما آیسی را به هیت سینک آلومینیومی مناسب متصل کنید.

🔹 حداقل ولتاژ ورودی مورد نیاز ( Dropout Voltage ):

ولتاژ ورودی آیسی باید حداقل ۲ ولت از ولتاژ خروجی بیشتر باشد ( حداقل ۱۴.۵ ولت ) تا آیسی بتواند خروجی ۱۲ ولت را تثبیت کند.

🔹 نصب خازن های بای پاس در ورودی و خروجی:

جهت جلوگیری از نوسان و حذف نویز ، حتما یک خازن 0.33uF در ورودی و یک خازن 0.1uF در خروجی آیسی و نزدیک به پایه ها لحیم کنید.

❓ سوالات متداول

حداقل ولتاژ ورودی برای کارکرد صحیح L7812CV چقدر است؟

حداقل ولتاژ ورودی باید ۱۴.۵ ولت DC باشد تا آیسی بتواند خروجی ۱۲ ولت صاف ارائه دهد.

ترتیب پایه های آیسی L7812CV به چه صورت است؟

از روبرو ( سمت نوشته ها ) به ترتیب پایه ۱ ورودی ( Input ) ، پایه ۲ زمین ( GND ) و پایه ۳ خروجی ( Output ) می باشد.

آیا این آیسی خروجی قابل تنظیم دارد؟

خیر ؛ ولتاژ خروجی این مدل ثابت و برابر ۱۲ ولت است. برای مدل های متغیر می توانید از LM317 استفاده کنید.
