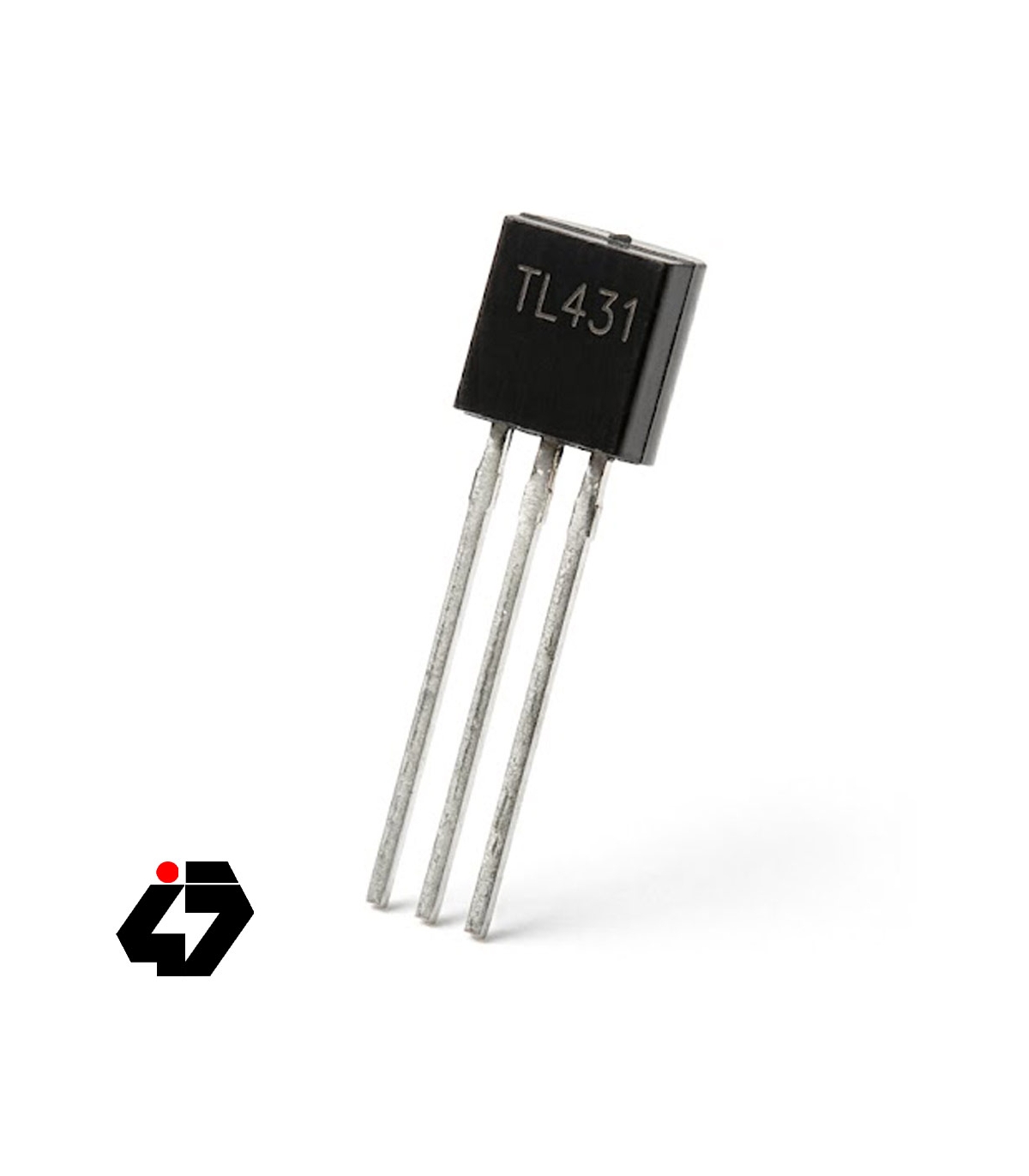

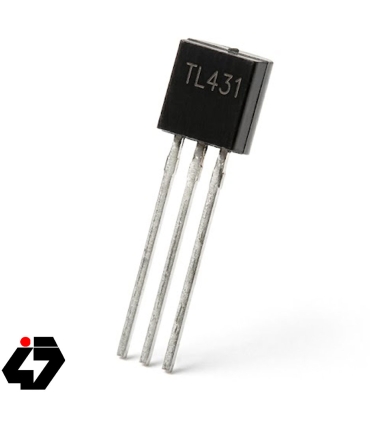

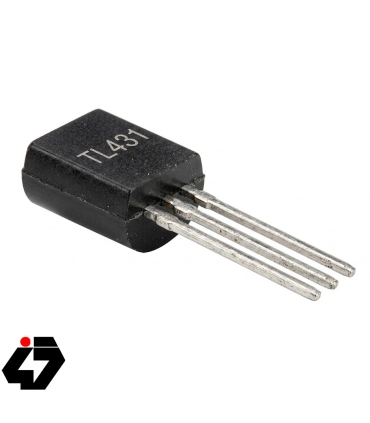

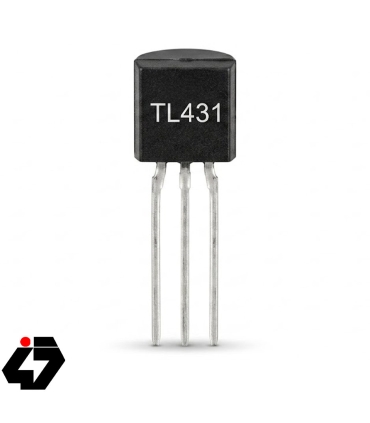

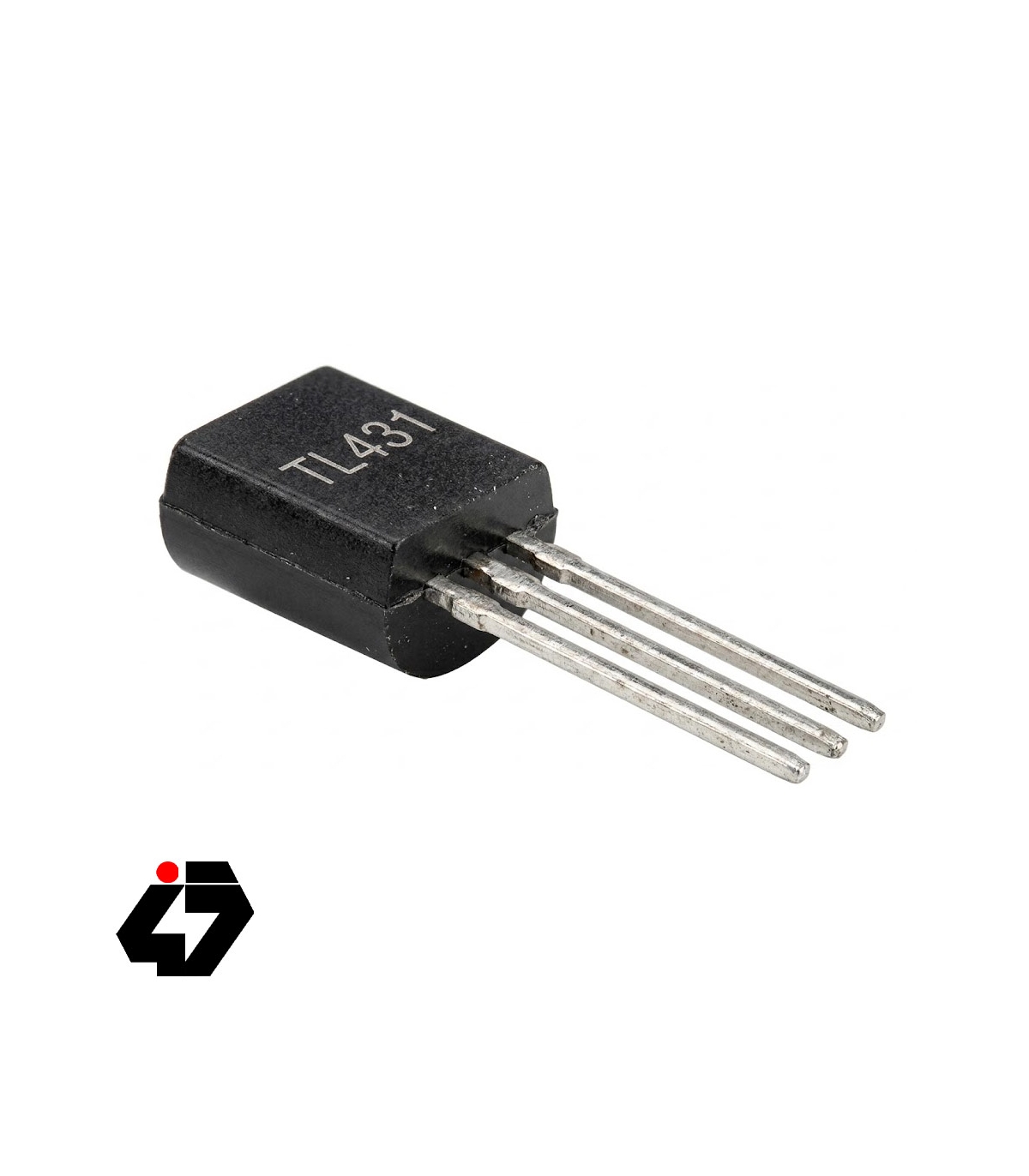

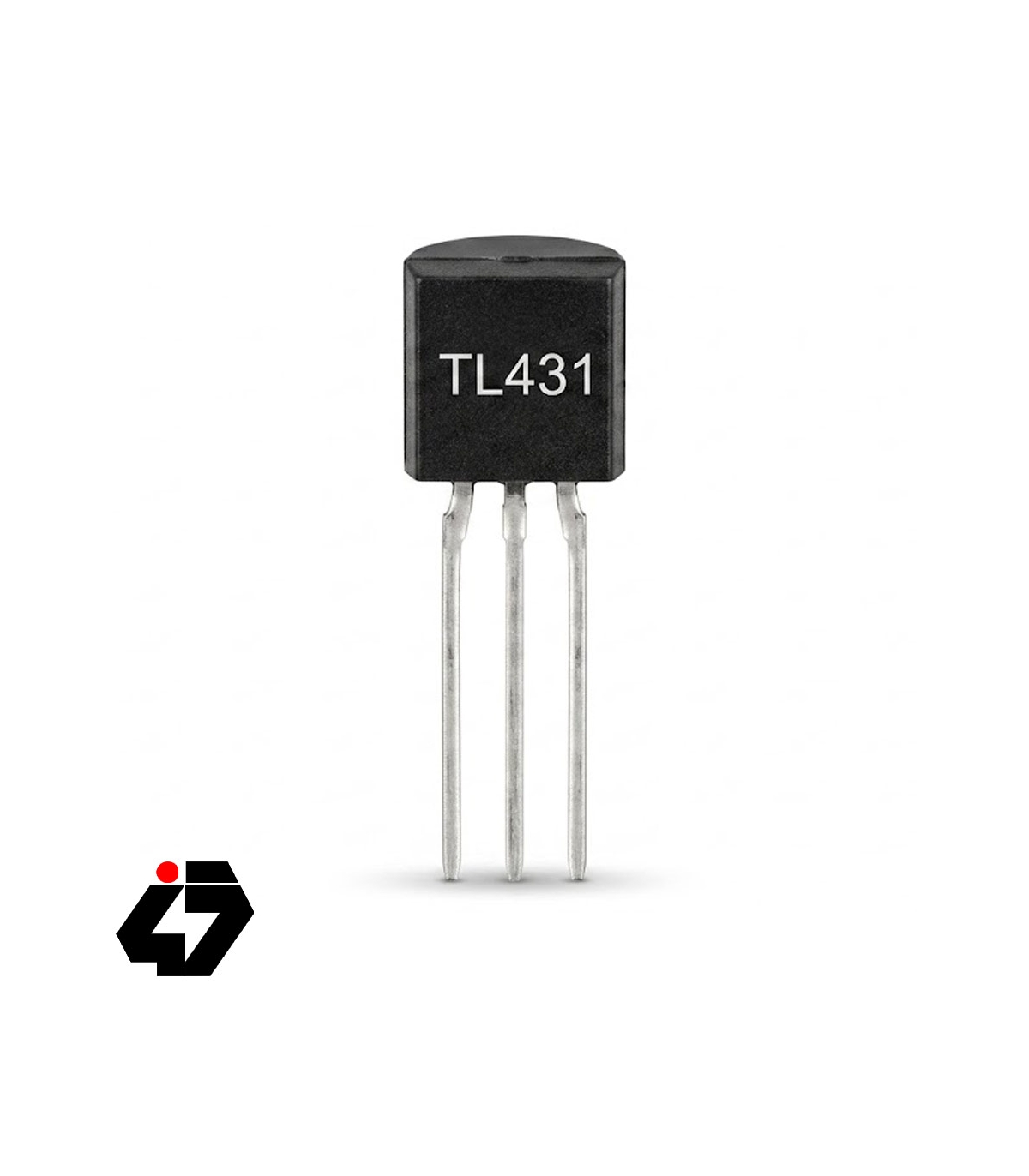

آیسی رگولاتور و مرجع ولتاژ متغیر TL431 پکیج TO-92
در طراحی مدارات دقیق الکترونیکی و منابع تغذیه ، داشتن یک ولتاژ مرجع ثابت و بدون تغییر در برابر نوسانات دما و ولتاژ ورودی بسیار حیاتی است.
دیودهای زنر معمولی به دلیل وابستگی شدید ولتاژ شکست به دما و داشتن تلرانس بالا ، برای مدارات حساس مناسب نیستند.
علاوه بر این ، عدم امکان تغییر ولتاژ زنرهای معمولی باعث محدودیت در نمونه برداری دقیق ولتاژ خروجی می شود.
آیسی رگولاتور TL431 راهکاری فوق العاده دقیق ، ارزان و کاملا استاندارد برای ایجاد ولتاژ مرجع و تثبیت دقیق ولتاژ در انواع مدارات است.
این قطعه ۳ پایه به عنوان یک دیود زنر برنامه پذیر شناخته می شود که ولتاژ مرجع داخلی ۲.۴۹۵ ولتی آن پایداری حرارتی بی نظیری را ارائه می دهد.
بزرگترین مزیت این قطعه ، بهره مندی از **قابلیت تنظیم ولتاژ خروجی از ۲.۵ تا ۳۶ ولت ، دقت بسیار بالا ، پکیج استاندارد TO-92 و امپدانس دینامیکی بسیار پایین** است.
با اضافه کردن دو مقاومت ساده به پایه Reference این آیسی ، طراحان می توانند ولتاژ خروجی دلخواه را با دقت بالا تعیین نمایند.
پکیج TO-92 امکان مونتاژ آسان روی بردهای سوراخ دار و فیبرهای مدار چاپی یک رو و دو رو را فراهم می سازد.
این آیسی به عنوان قلب بخش فیدبک در اکثر منابع تغذیه سوئیچینگ ( به همراه اپتوکوپلر ) ، شارژرهای باتری و مدارات اندازه گیری ولتاژ به کار می رود.
❓ چرا استفاده از رگولاتور شنت TL431 ضروری است؟
طراحان برای جایگزینی زنرهای کم دقت و ایجاد خط فیدبک مطمئن در منابع تغذیه از TL431 استفاده می کنند ؛ این محصول مزایای فنی زیر را ارائه می دهد:
• پایداری حرارتی فوق العاده ( Thermal Stability ):
تغییرات بسیار ناچیز ولتاژ مرجع در برابر تغییرات دمای محیط که مانع از افت کیفیت مدار می شود.
• تنظیم دقیق و آسان ولتاژ ( Programmable Output ):
قابلیت تنظیم سریع ولتاژ از ۲.۵ ولت تا ۳۶ ولت تنها با محاسبه دو مقاومت تقسیم ولتاژ.
• پاسخ دهی سریع و امپدانس خروجی پایین ( Low Output Impedance ):
امپدانس خروجی در حدود ۰.۲ اوم که عملکردی مشابه یک زنر ایده آل را شبیه سازی می کند.
⚙️ مشخصات و ویژگیهای فنی چیپ TL431
✔ ولتاژ مرجع دقیق ۲.۴۹۵ ولت: دارای ولتاژ مرجع داخلی با تلرانس بسیار پایین جهت نمونه برداری دقیق
✔ محدوده جریان کاری وسیع: توانایی کارکرد پایدار با جریان ۱ میلی آمپر تا ۱۰۰ میلی آمپر
✔ پکیج استاندارد TO-92: ساختار ۳ پایه دیپ جهت نصب راحت روی انواع مدارات چاپی
✔ قابلیت کار به عنوان مقایسه کننده: امکان استفاده به عنوان سنسور ولتاژ یا مقایسه کننده ولتاژ در مدارات کنترل
✔ سرعت سوئیچینگ بالا: پاسخ سریع به تغییرات ولتاژ خروجی در منابع تغذیه سوئیچینگ
🛠 کاربردهای گسترده آیسی TL431 پکیج TO-92
• مدارات فیدبک منابع تغذیه سوئیچینگ ( SMPS ): تثبیت ولتاژ خروجی پاور سوئیچینگ ها به همراه اپتوکوپلر ( مانند PC817 ).
• جایگزین دیود زنر با دقت بالا: ساخت منابع ولتاژ مرجع ثابت برای آیسی های ای دی سی و میکروکنترلرها.
• مدارات شارژر باتری و محافظ ولتاژ: تشخیص سطح ولتاژ شارژ کامل و قطع جریان جهت حفاظت از باتری.
• رگولاتورهای جریان و ولتاژ قابل تنظیم: ساخت منابع جریان ثابت و رگولاتورهای خطی کم هزینه.
🧠 نکات کاربری و کارشناسی مهندسی ابزار
🔹 تامین حداقل جریان کاری ( Minimum Cathode Current ):
برای قرارگیری آیسی در منطقه ناحیه تثبیت ، حتما جریان عبوری از آند به کاتد باید حداقل ۱ میلی آمپر باشد.
🔹 شناسایی درست پایه های TO-92:
پایه های این آیسی شامل Cathode ، Anode و Reference هستند ؛ حتما به ترتیب پایه ها در دیتامشیت توجه کنید تا از سوختن چیپ جلوگیری شود.
🔹 استفاده از خازن بای پاس مناسب:
در صورت قرار دادن خازن موازی در خروجی برای حذف نویز ، به محدوده ظرفیت های مجاز در دیتامشیت توجه کنید تا مدار دچار نوسان ( Oscillation ) نشود.
❓ سوالات متداول
حداقل و حداکثر ولتاژی که می توان با TL431 تنظیم کرد چقدر است؟
حداقل ولتاژ خروجی برابر با ولتاژ مرجع داخلی یعنی ۲.۵ ولت و حداکثر ولتاژ قابل تنظیم ۳۶ ولت می باشد.
تفاوت TL431 با یک دیود زنر معمولی چیست؟
TL431 دارای ولتاژ خروجی قابل تنظیم ، پایداری دمایی بسیار بالاتر و مقاومت داخلی بسیار کمتری نسبت به زنرهای معمولی است.
آیا امکان استفاده از این آیسی در منابع تغذیه سوئیچینگ وجود دارد؟
بله ؛ این چیپ رایج ترین قطعه برای تنظیم ولتاژ و ارسال سیگنال فیدبک به اپتوکوپلر در پاورهای سوئیچینگ است.
