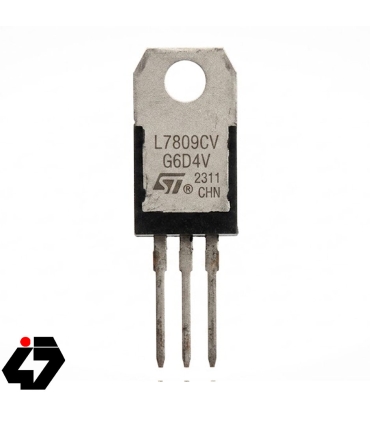

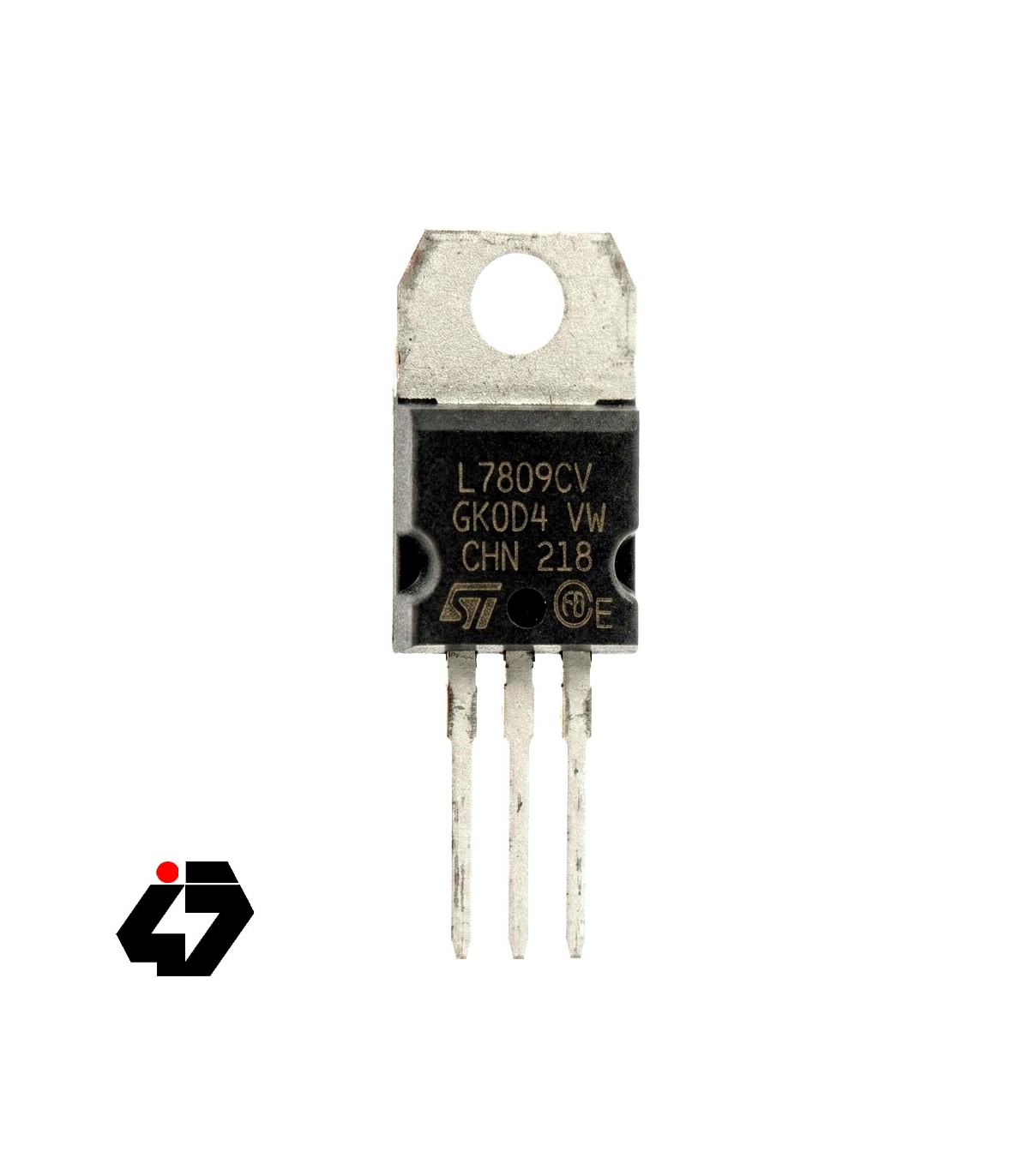

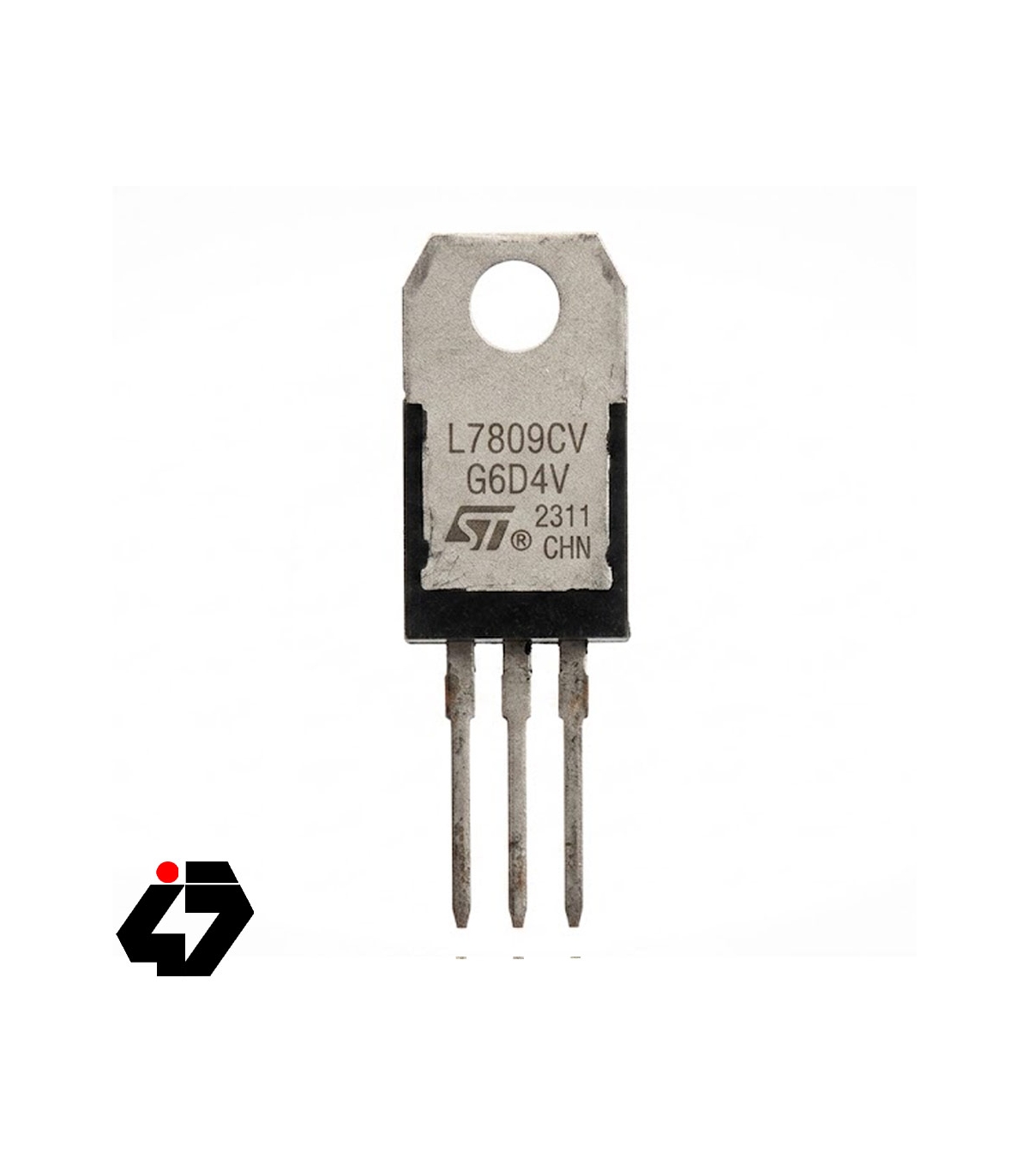

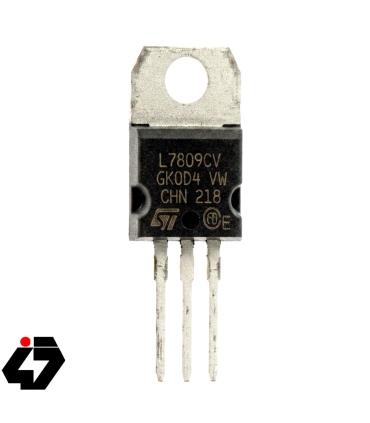

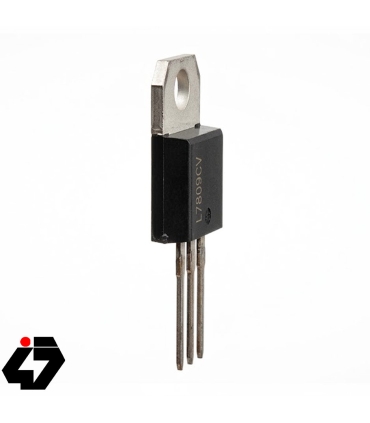

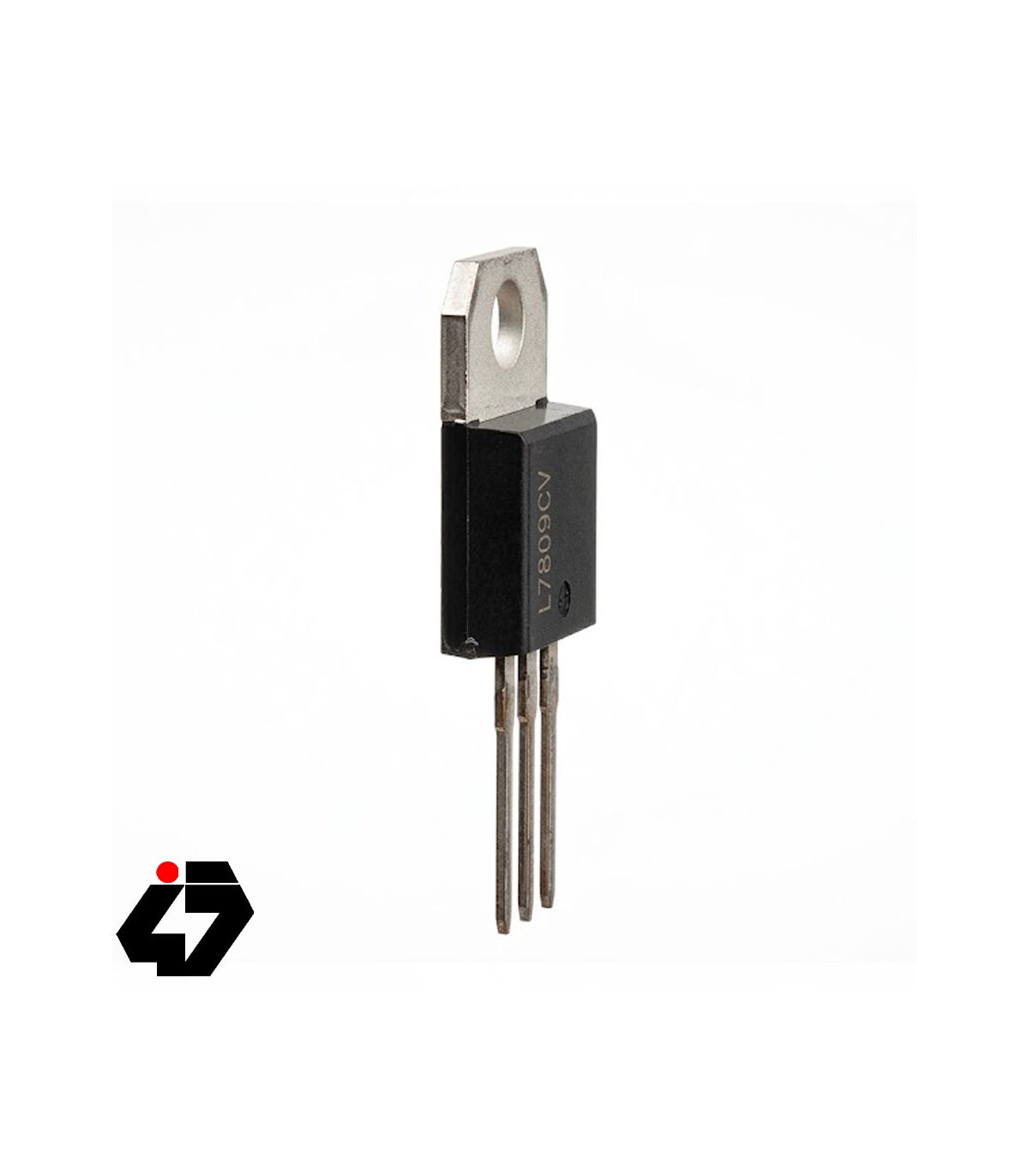

رگولاتور 9+ ولت L7809CV پکیج TO-220

در طراحی مدارات الکترونیکی حساس و سیستم های صوتی و تصویری، نوسانات ولتاژ منبع تغذیه می‌تواند باعث آسیب جدی به قطعات، عملکرد نادرست مدارات پردازشی یا ایجاد نویز شدید در خروجی های صوتی و دیجیتال شود.

منابع تغذیه متغیر یا آداپتورهای غیراستاندارد معمولاً ولتاژ دقیقی را ارائه نمی‌دهند.

علاوه بر این، افت یا افزایش ناگهانی ولتاژ ورودی باعث سوختن سنسورها و قطعات ولتاژ پایین می‌گردد.

رگولاتور 9+ ولت L7809CV پکیج TO-220 راهکاری کاملاً استاندارد، مطمئن و اقتصادی برای تثبیت ولتاژ خطی روی عدد دقیق ۹ ولت مستقیم است.

این آی سی با دریافت ولتاژهای ناپایدار ورودی ( در محدوده ۱۱.۵ تا ۳۵ ولت )، یک خروجی کاملاً صاف، تمیز و بدون نوسان ۹ ولتی را برای تغذیه قطعات فراهم می‌سازد.

بزرگترین مزیت این قطعه، بهره مندی از **ولتاژ خروجی ثابت 9V، جریان خروجی تا 1.5A، پکیج استاندارد TO-220 با تبادل حرارتی بالا و سیستم قطع کن حرارتی داخلی** است.

وجود پکیج فلزی-پلاستیکی TO-220 به شما اجازه می‌دهد تا به راحتی آی سی را روی برد مدار چاپی مونتاژ کرده و در صورت کشیدن جریان‌های بالا، یک هیت سینک خنک کننده روی تب فلزی آن نصب کنید.

طراحی فشرده ۳ پایه این محصول ( ورودی، زمین، خروجی ) راه‌اندازی مدار را فوق العاده ساده کرده و نیازی به قطعات جانبی پیچیده ندارد.

این رگولاتور به دلیل پایداری بالا و طول عمر زیاد، گزینه ای عالی برای راه‌اندازی انواع تجهیزات صوتی، پدال های موسیقی، رله ها و پروژه های الکترونیکی به شمار می‌رود.

❓ چرا استفاده از آی سی رگولاتور L7809CV ضروری است؟

مهندسان و طراحان الکترونیک برای ایمن سازی منابع تغذیه مدارات خود همواره از رگولاتورهای سری 78xx استفاده می‌کنند؛ این محصول مزایای فنی زیر را ارائه می‌دهد:

• تثبیت دقیق ولتاژ ( Precise Voltage Regulation ):

تبدیل ولتاژ ورودی متغیر به ۹ ولت کاملاً رگوله‌شده جهت تغذیه ایمن قطعات حساس.

• سیستم‌های ایمنی داخلی ( Internal Thermal & Current Protection ):

قطع اتوماتیک خروجی در صورت افزایش بیش از حد دما یا بروز اتصال کوتاه در مدار.

• راه‌اندازی فوق العاده ساده ( Easy Implementation ):

اتصال سریع به مدار تنها با ۳ پایه و افزودن دو خازن ساده جهت حذف نویزهای فرکانسی.

⚙️ مشخصات و ویژگیهای فنی رگولاتور L7809CV

✔ جریان‌دهی بالا: توانایی تامین جریان خروجی تا ۱.۵ آمپر ( با خنک کاری مناسب )

✔ پکیج استاندارد TO-220: دارای سوراخ مخصوص جهت پیچ کردن هیت سینک و تبادل حرارتی عالی

✔ محدوده ولتاژ ورودی وسیع: تحمل ولتاژ ورودی DC از ۱۱.۵ ولت تا حداکثر ۳۵ ولت

✔ ریپل پایین خروجی: کاهش نویزهای منبع تغذیه و ارائه خروجی صوتی و دیجیتال صاف

✔ حفاظت در برابر جریان کشی اضافی: جلوگیری از سوختن آی سی در شرایط کاری سخت

🛠 کاربردهای گسترده آی سی رگولاتور 9 ولت L7809CV

• تغذیه پدال‌های افکت گیتار و ابزار موسیقی: تامین ولتاژ ۹ ولت استاندارد، تمیز و بدون نویز برای مدارات صوتی.

• تغذیه مدارات رله و سنسور: راه اندازی رله های ۹ ولتی و سنسورهای صنعتی.

• منابع تغذیه آزمایشگاهی و خطی: استفاده به عنوان خروجی ثابت ۹ ولت در پاورهای چند کاناله.

• جایگزین باتری کتابی ۹ ولت: تبدیل برق آداپتور به ولتاژ ۹ ولت جهت حذف باتری های کتابی در دستگاه ها.

🧠 نکات کاربری و کارشناسی مهندسی ابزار

🔹 استفاده الزامی از هیت سینک در جریان‌های بالا:

در صورتی که جریان خروجی بیش از ۰.۵ آمپر است یا اختلاف ولتاژ ورودی و خروجی زیاد است، حتماً از هیت سینک آلومینیومی استفاده کنید ( جلوگیری از آسیب به بخش کنترلر موتور ).

🔹 قرار دادن خازن بای‌پاس در ورودی و خروجی:

برای جلوگیری از نوسان و حذف نویز، یک خازن 0.33uF در ورودی و یک خازن 0.1uF در خروجی نزدیک به پایه‌های آی سی لحیم کنید ( بدون نشت هوا در بدنه ).

🔹 توجه به حداقل ولتاژ ورودی ( Dropout Voltage ):

ولتاژ ورودی باید حداقل ۲.۵ ولت از ولتاژ خروجی بیشتر باشد ( حداقل ۱۱.۵ ولت ) تا رگولاتور به درستی کار کند ( در حالت لود بهینه کارکرد ).

❓ سوالات متداول

ترتیب پایه‌های آی سی L7809CV به چه صورت است؟

وقتی از روبرو به نوشته‌های آی سی نگاه می‌کنید، پایه سمت چپ ورودی ( Input )، پایه وسط زمین ( GND ) و پایه سمت راست خروجی ( Output ) است.

آیا می‌توان ولتاژ ۱۲ ولت به ورودی این رگولاتور وصل کرد؟

بله؛ ولتاژ ۱۲ ولت یک ورودی کاملاً ایده‌آل برای این رگولاتور است زیرا حداقل افت ولتاژ ( Dropout ) را جبران کرده و گرمای کمتری تولید می‌کند.

حداکثر جریان خروجی این رگولاتور چقدر است؟

این آی سی می‌تواند تا ۱.۵ آمپر جریان تامین کند، به شرطی که خنک‌ کاری و دفع حرارت آن با هیت سینک مناسب انجام شود ( قطع پس از یک ماه ).
