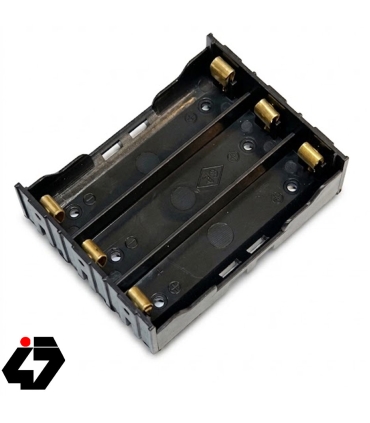

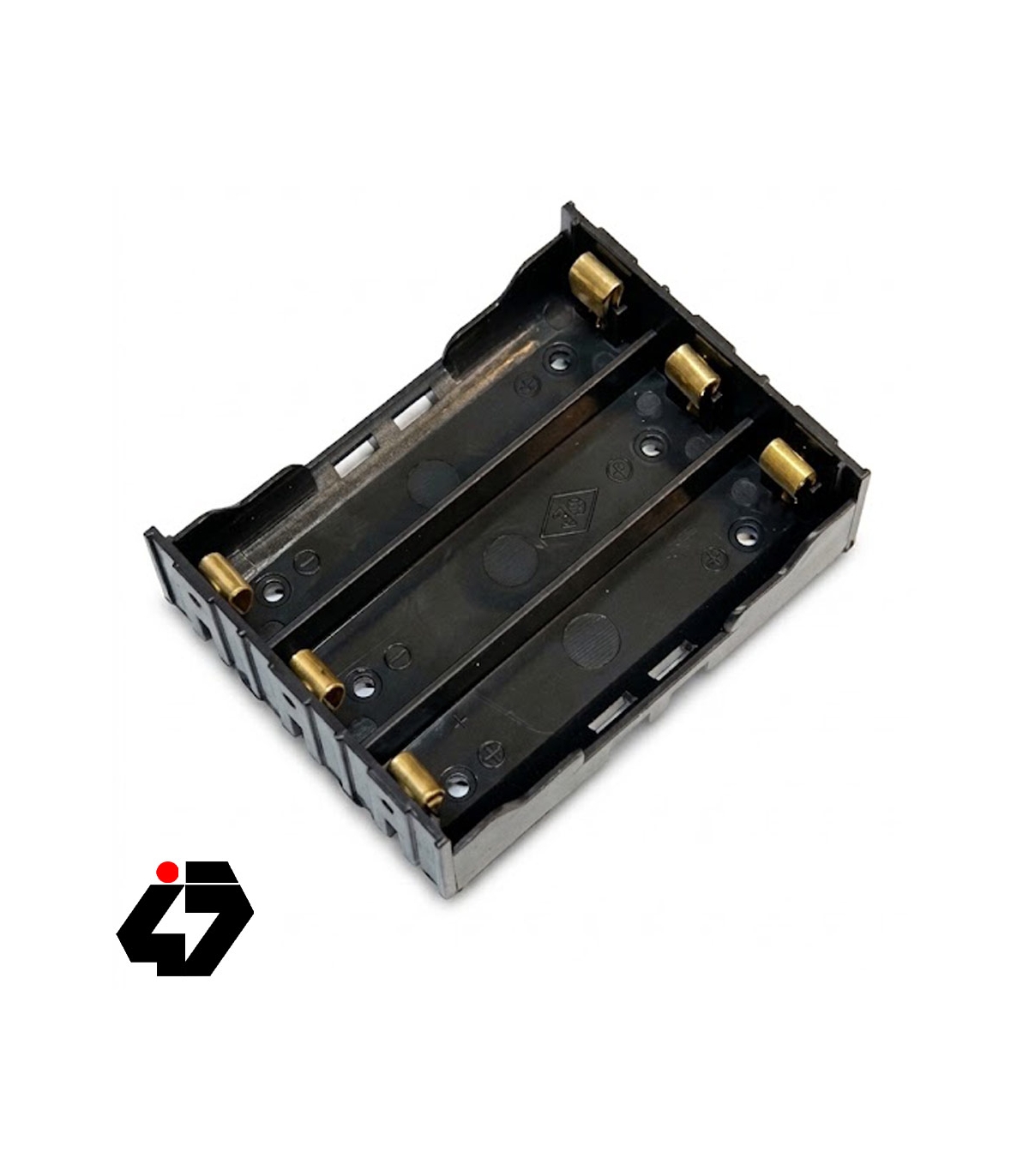

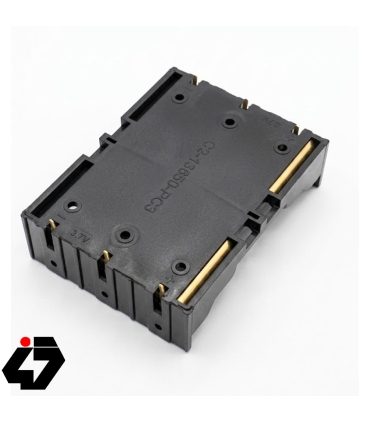

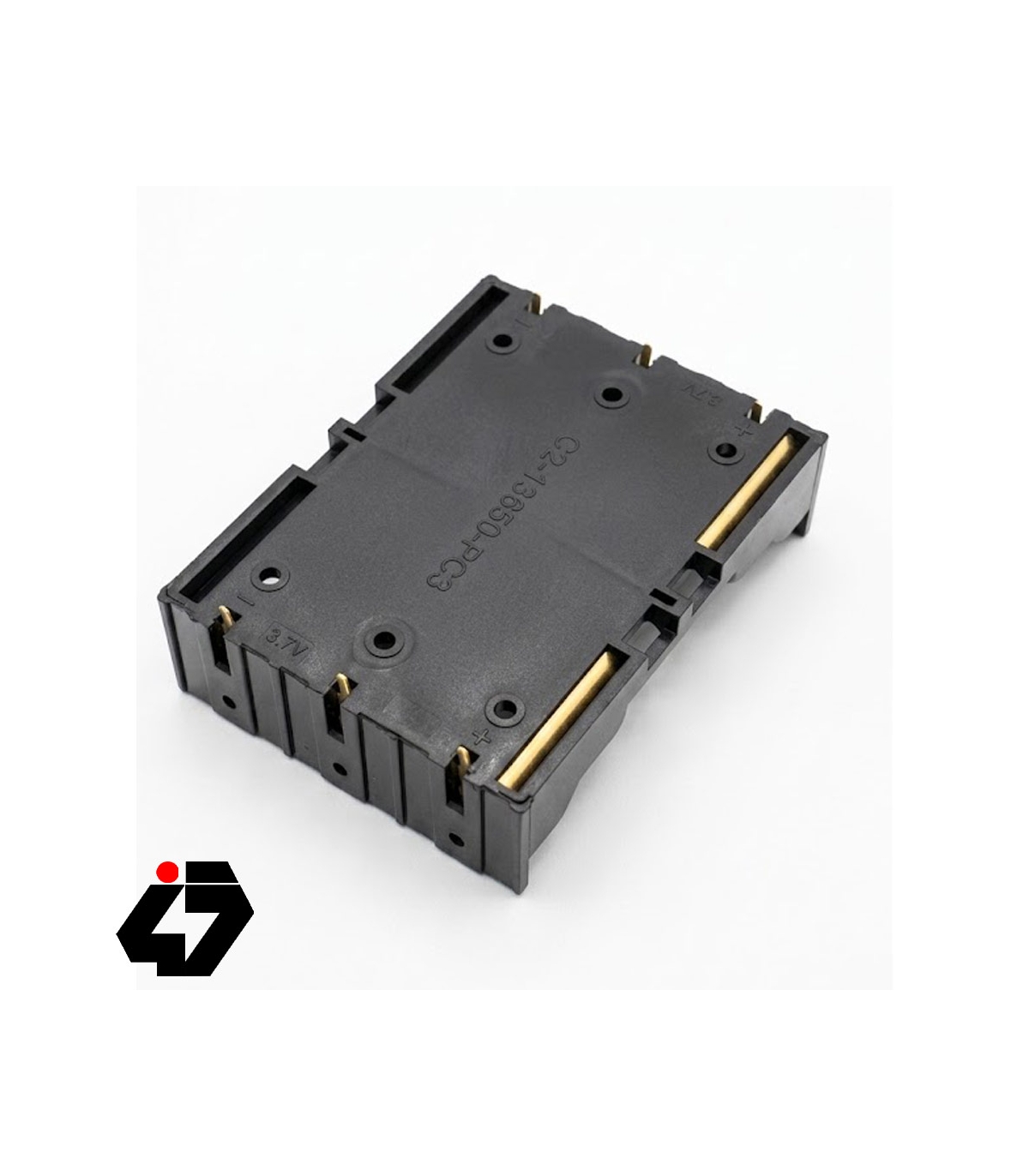

جاباتری سه تایی لیتیوم یون 3.7V سایز 18650 روبردی DIP

در طراحی و ساخت تجهیزات الکترونیکی پرمصرف و صنعتی مانند اسپیکرهای شارژی پرقدرت، اینورترهای کوچک، رباتهای پیشرفته و پک های پشتیبان برق، ولتاژ یا میزان ذخیره انرژی یک یا دو سلول باتری پاسخگو نیست.

در چنین بسترهایی استفاده از سه سلول باتری ۱۸۶۵۰ الزامی می‌شود، اما لحیمکاری مستقیم سیم به بدنه باتری ها بسیار خطرناک بوده و به دلیل انتقال حرارت هویه، آسیب جدی به ساختار شیمیایی سلول ها وارد می‌کند.

علاوه بر این، سیم کشی های پیچیده و نامنظم برای اتصال سه باتری باعث افت ولتاژ، شلوغی برد و قطعی های مکرر می‌گردد.

جاباتری سه تایی لیتیوم یون 3.7V سایز 18650 روبردی DIP راهکاری کاملاً مهندسی شده، ایمن و یکدست برای قرارگیری هم زمان سه باتری روی فیبر مدار چاپی ( PCB ) است.

این پایه با داشتن پین های فلزی ضخیم در زیر بدنه، به راحتی درون سوراخ های برد قرار گرفته و با لحیمکاری، اتصالی بسیار محکم و بدون افت جریان را برقرار می‌سازد.

بزرگترین مزیت این جاباتری، بهره مندی از **بدنه پلاستیکی مقاوم ABS، کنتاکت های فلزی فنری با روکش نیکل، ظرفیت سه سلول هم زمان و طراحی اختصاصی روبردی DIP** است.

حک شدن واضح علامت های قطب مثبت ( + ) و منفی ( - ) برای هر سه جایگاه، احتمال خطای مونتاژکار و آسیب به مدار را به صفر می‌رساند.

طراحی منظم و قرارگیری سه سلول در کنار هم به طراحان امکان می‌دهد مداراتی استاندارد با قابلیت آرایش سری ۳ سلول ( 3S با ولتاژ ۱۱.۱ ولت ) یا موازی روی PCB پیاده سازی کنند.

این جاباتری به دلیل ساختار فشرده، مقاومت بالا و تعویض بسیار راحت باتری ها، انتخابی ایده آل برای تولیدات صنعتی و پروژه های الکترونیکی پیشرفته به شمار می‌رود.

❓ چرا استفاده از جاباتری سه تایی روبردی 18650 مدل DIP ضروری است؟

طراحان مدارات الکترونیکی برای تامین توان حداکثری و ارتقای کیفیت مونتاژ محصولات خود از جاباتری های روبردی سه سلول استفاده می‌کنند؛ این قطعه مزایای فنی زیر را ارائه می‌دهد:

• دستیابی به ولتاژ و ظرفیت بالاتر ( High Power Supply ):

امکان ترکیب سه باتری برای ساخت پک های ۱۲ ولتی ( 3S ) یا افزایش سه برابری ظرفیت شارژدهی.

• حذف سیم کشی و نویز مدار ( Clean PCB Layout ):

حذف تمامی سیم های رابط بین باتری ها و انتقال مستقیم جریان از طریق ترک های PCB.

• حفظ ایمنی سلول ها و تعویض سریع ( Safety & Fast Swapping ):

جلوگیری از حرارت دیدن باتری حین لحیمکاری و امکان خارج کردن سریع سلول ها جهت شارژ مجزا.

⚙️ مشخصات و ویژگیهای فنی جاباتری ۳ تایی 18650 پایه DIP

✔ بدنه پلاستیکی ضد اشتعال: ساخته شده از متریال ABS فشرده با مقاومت بسیار بالا در برابر ضربه و حرارت

✔ پایه های فلزی با رسانایی بالا: دارای آبکاری نیکل جهت عبور بدون افت ولتاژ جریان باتری ها

✔ گیرایی و فنریت عالی: ثابت نگه داشتن محکم هر سه باتری درون جایگاه حتی حین تکان ها و لرزش های شدید

✔ مشخص بودن پلاریته مجزا: علامت گذاری قطب های مثبت و منفی برای هر سه کانال به صورت جداگانه

✔ پشتیبانی از انواع باتری: سازگاری کامل با باتری های سرتخت ( Flat Top ) و سربرجسته ( Button Top ) سایز ۱۸۶۵۰

🛠 کاربردهای گسترده جاباتری سه تایی روبردی DIP

• تامین تغذیه بردهای ۱۲ ولت: راه اندازی مداراتی که به ولتاژ ۳ سلول سری ( ۱۱.۱ الی ۱۲.۶ ولت ) نیاز دارند.

• ساخت پاوربانک ها و سیستم های ذخیره انرژی: طراحی مدارات شارژ پرقدرت با ظرفیت بالا.

• ربات های سنگین و پیشرفته: تامین جریان و ولتاژ مورد نیاز موتورهای پرمصرف و درایورها.

• اسپیکرهای شارژی پرقدرت: تغذیه بردهای آمپلی فایر کلاس D که نیاز به ولتاژ بالاتر دارند.

🧠 نکات کاربری و کارشناسی مهندسی ابزار

🔹 توجه به جهت قطب های مثبت و منفی:

قبل از جا زدن سلول ها، حتماً علامت های روی بدنه جاباتری را بررسی کنید ( جلوگیری از آسیب به بخش کنترلر موتور ).

🔹 لحیم کاری کاملاً محکم پایه ها:

با توجه به وزن سه باتری، پایه های DIP را با قلع کافی لحیم کنید تا فشار مکانیکی باعث کنده شدن پدهای PCB نشود ( بدون نشت هوا در بدنه ).

🔹 استفاده از باتری های یکدست و همسان:

در صورت اتصال سری، حتماً از ۳ سلول باتری با برند، ظرفیت و ولتاژ کاملاً یکسان استفاده کنید ( در حالت لود بهینه کارکرد ).

❓ سوالات متداول

آیا پایه‌های این جاباتری روی برد به صورت سری متصل هستند؟

خیر؛ پایه‌های هر ۶ نقطه ( ۳ کانال مجزا ) مستقل هستند و شما روی PCB می‌توانید بر اساس نیاز خود آنها را سری یا موازی کنید.

آیا این جاباتری دارای سیم خروجی است؟

خیر؛ این مدل از نوع روبردی DIP است و پایه‌های فلزی آن مستقیماً روی برد مدار چاپی لحیم می‌شوند.

حداکثر جریان قابل تحمل پایه‌های این جاباتری چقدر است؟

پایه ها و کنتاکت های آبکاری‌شده این محصول توانایی عبور جریان‌های مداوم تا حدود ۳ آمپر را بدون افت ولتاژ دارند ( قطع پس از یک ماه ).
