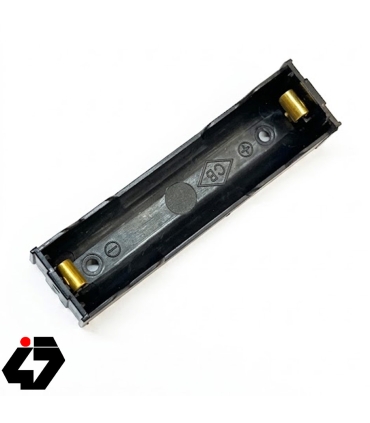

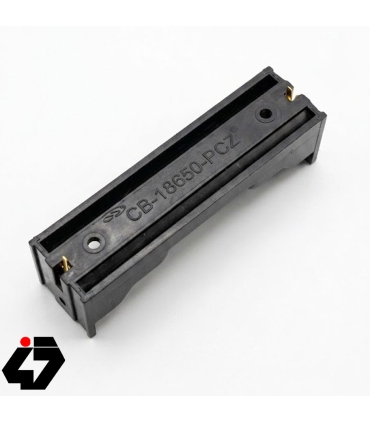

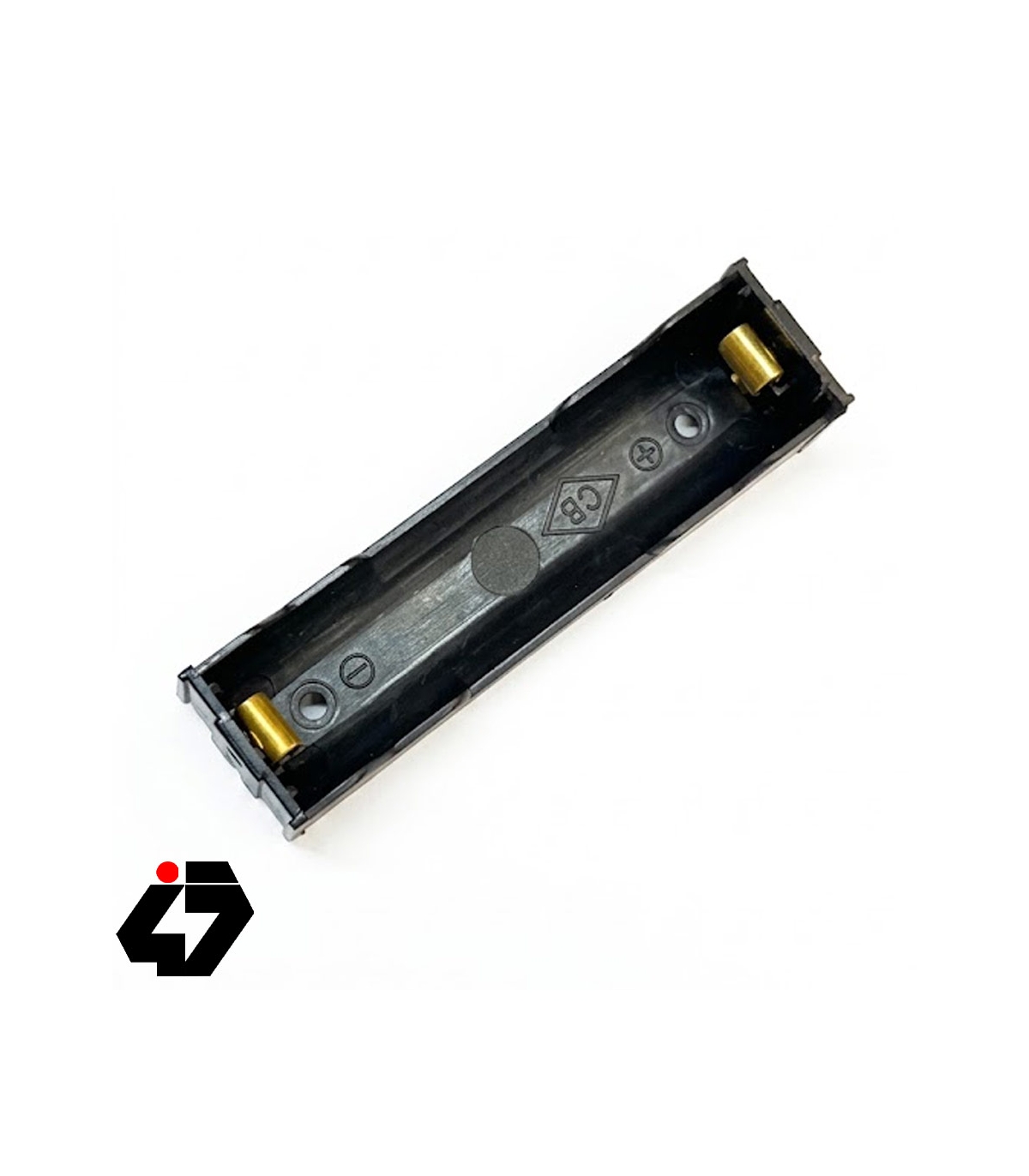

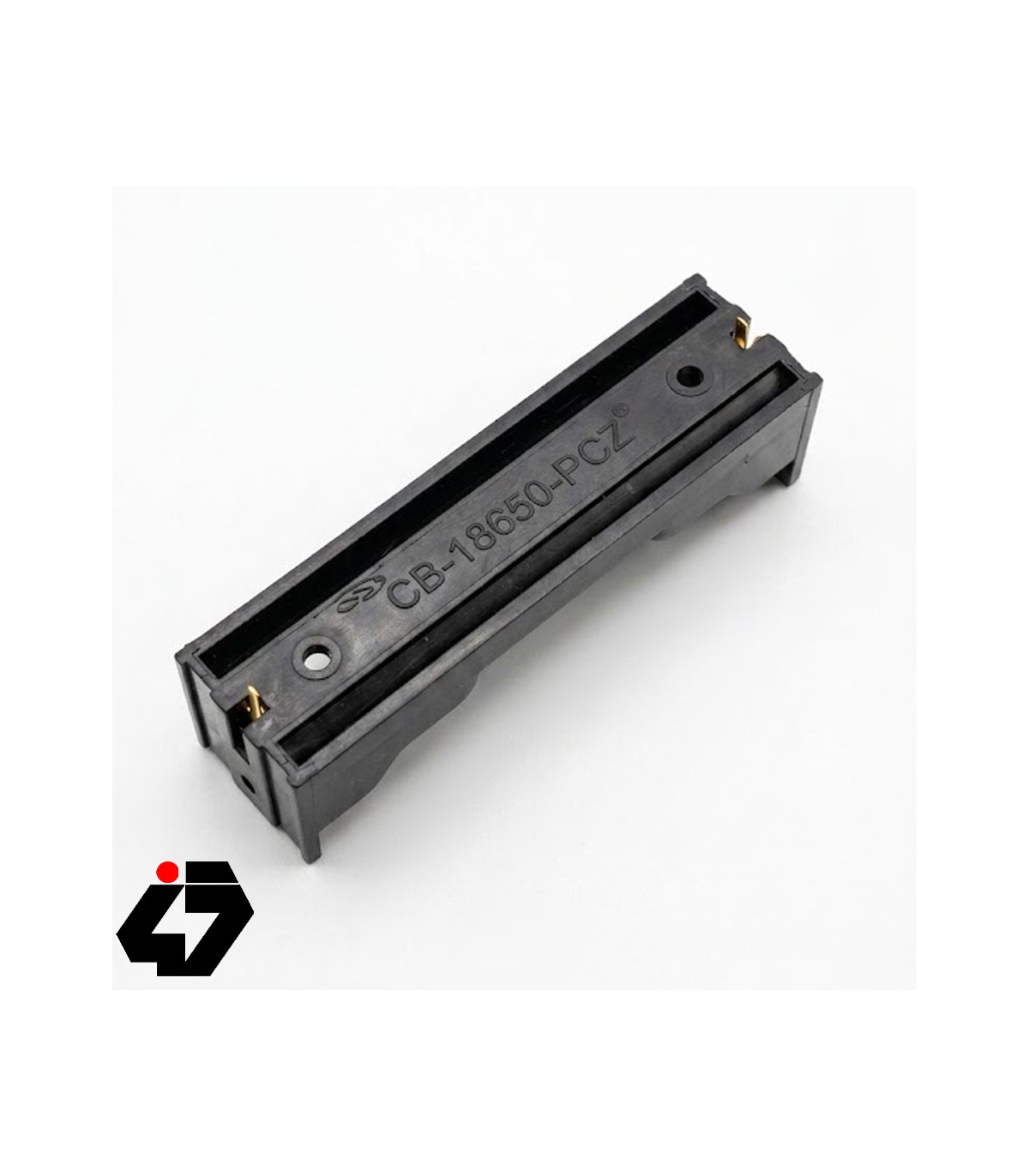

جاباتری تکی لیتیوم یون 3.7V سایز 18650 روبردی DIP

باتریهای شارژی لیتیوم یون سایز ۱۸۶۵۰ به دلیل چگالی انرژی بالا و طول عمر مناسب، به یکی از اصلی ترین منابع تغذیه در پروژه های الکترونیکی، ساخت دستگاه های پرتابل و سیستمهای هوشمند تبدیل شده‌اند.

با این حال، لحیمکاری مستقیم سیم به بدنه باتری های لیتیومی به شدت خطرناک بوده و به دلیل انتقال حرارت هویه، باعث کاهش ظرفیت یا حتی انفجار سلول می‌شود.

علاوه بر این، سیم کشیهای معلق در مدارات پلاستیکی باعث شلوغی، قطعی‌های مکرر و آسیب به ظاهر پروژه می‌گردد.

جاباتری تکی لیتیوم یون 3.7V سایز 18650 روبردی DIP راهکاری کاملاً مهندسی شده، ایمن و استاندارد برای قرارگیری ثابت باتری روی فیبر مدار چاپی ( PCB ) است.

این قطعه با داشتن پین‌های فلزی ضخیم در قسمت زیرین، به راحتی در سوراخهای برد مدار چاپی مونتاژ شده و با لحیمکاری اتصالی بسیار محکم و کم مقاومت را برقرار می‌سازد.

بزرگترین مزیت این جاباتری، بهره مندی از **بدنه پلاستیکی مقاوم ABS، کنتاکت های فلزی فنری با روکش نیکل و طراحی اختصاصی روبردی DIP** است.

وجود علامت گذاری واضح قطب‌های مثبت ( + ) و منفی ( - ) روی بدنه پلاستیکی، ریسک اتصال معکوس باتری و سوختن قطعات حساس مدار را به حداقل می‌رساند.

طراحی فشرده این محصول به شما اجازه می‌دهد تا بدون نیاز به سیم‌کشی مجزا، جریان مورد نیاز مدار را مستقیم از پایه ها به ترکهای PCB منتقل کنید.

این جاباتری به دلیل ساختار مستحکم و قابلیت تعویض سریع باتری، گزینه ای بی نظیر برای تولیدات صنعتی و پروژه های نمونه سازی سریع به شمار می‌رود.

❓ چرا استفاده از جاباتری روبردی 18650 مدل DIP ضروری است؟

طراحان مدارات الکترونیکی برای افزایش ایمنی و کیفیت مونتاژ محصولات خود همواره استفاده از جاباتریهای روبردی را اولویت قرار می‌دهند؛ این قطعه مزایای فنی زیر را به همراه دارد:

• عدم نیاز به لحیمکاری روی باتری ( Battery Protection ):

حفظ سلامت کامل سلول لیتیومی و جلوگیری از آسیب‌های حرارتی ناشی از هویه‌کاری.

• نصب تمیز و یکدست روی برد ( Clean PCB Layout ):

حذف سیمهای اضافی، کاهش نویز مدار و ایجاد ظاهری کاملاً حرفه ای و صنعتی.

• تعویض بسیار سریع و آسان ( Easy Replacement ):

امکان خارج کردن باتری خالی و جایگزینی آن در چند ثانیه بدون نیاز به باز کردن لحیمکاری.

⚙️ مشخصات و ویژگیهای فنی جاباتری 18650 پایه DIP

✔ بدنه پلاستیکی ضد اشتعال: ساخته شده از متریال ABS فشرده با مقاومت بالا در برابر ضربه و حرارت

✔ پایه‌های فلزی با رسانایی بالا: دارای آبکاری نیکل جهت عبور بدون افت ولتاژ جریان باتری

✔ فنریت عالی کنتاکت‌ها: نگه داشتن محکم باتری درون جایگاه حتی در صورت تکان شدید و لرزش دستگاه

✔ مشخص بودن پلاریته: حک شدن علامت مثبت و منفی روی بدنه برای جلوگیری از خطای مونتاژ کاربری

✔ ابعاد استاندارد: تطابق کامل با تمامی باتریهای سرتخت ( Flat Top ) و سربرجسته ( Button Top ) سایز ۱۸۶۵۰

🛠 کاربردهای گسترده جاباتری تکی روبردی DIP

• پروژه‌های اینترنت اشیاء ( IoT ): تامین تغذیه بردهای ESP32، آردوینو و سنسورهای بی‌سیم.

• ساخت پاوربانک و چراغ قوه: طراحی مدارات شارژ و تغذیه پرتابل سفارشی.

• رباتیک و ماشینهای کنترلی: جای گذاری باتری در شاسی و مدار اصلی ربات.

• دستگاه های اندازه گیری قابل حمل: تغذیه مولتی مترها، تسترها و تجهیزات آزمایشگاهی دستی.

🧠 نکات کاربری و کارشناسی مهندسی ابزار

🔹 دقت در پلاریته حین جا زدن باتری:

همواره پیش از جا زدن باتری، علامت‌های مثبت و منفی روی بدنه جاباتری را چک کنید تا از جا زدن معکوس و سوختن مدار جلوگیری شود.

🔹 لحیم‌کاری محکم پایه‌ها:

به دلیل وزن باتری، حتماً پایه های DIP را با قلع کافی و به صورت داغ لحیم کنید تا در اثر فشار جا زدن باتری، پدهای PCB کنده نشوند.

🔹 استفاده از باتری‌های استاندارد:

از جا زدن باتری‌های تغییر شکل یافته یا بادکرده درون جاباتری خودداری کنید تا بدنه پلاستیکی دچار ترک خوردگی نشود.

❓ سوالات متداول

آیا این جاباتری دارای سیم خروجی است؟

خیر؛ این مدل از نوع روبردی DIP است و دارای پایه‌های فلزی در زیر بدنه بوده که مستقیماً روی برد مدار چاپی لحیم می‌شوند.

آیا باتریهای ۱۸۶5۰ محافظ‌دار ( Protected ) داخل این جاباتری قرار می‌گیرند؟

این جاباتری برای باتری‌های استاندارد ۱۸۶۵۰ طراحی شده است. باتری‌های محافظ‌دار به دلیل داشتن بورد BMS کمی طول بیشتری دارند و ممکن است با فشار زیاد جا بروند.

حداکثر جریانی که پایه های این جاباتری تحمل می‌کنند چقدر است؟

کنتاکتهای فلزی این جاباتری توانایی عبور جریان‌های مداوم تا حدود ۲ الی ۳ آمپر را بدون افت ولتاژ محسوس دارند.
