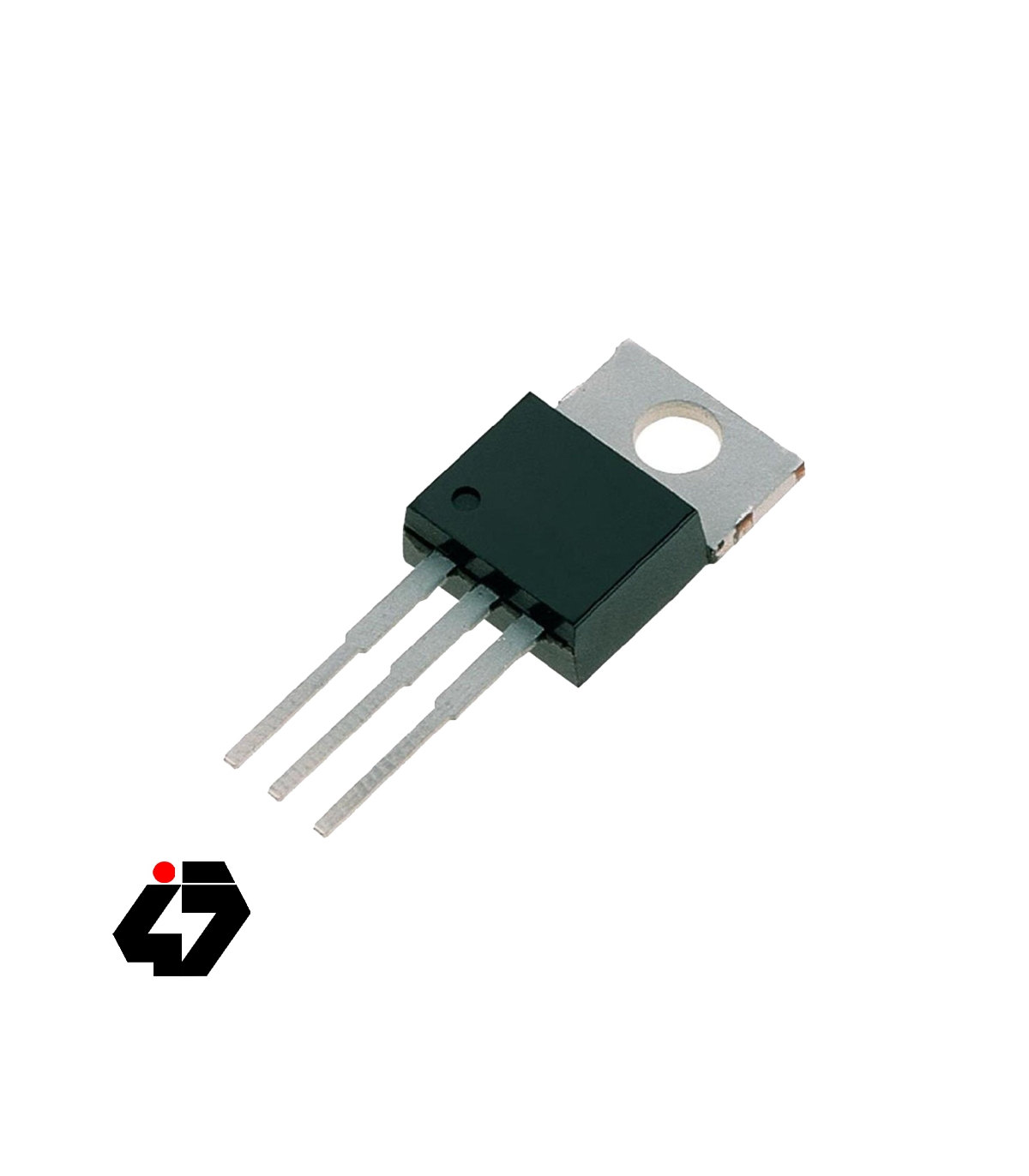

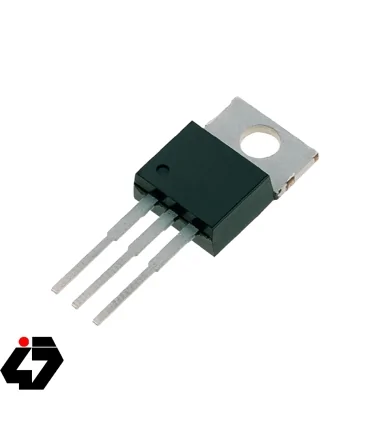

ترانزیستور قدرت TIP42C نوع PNP پکیج TO-220
ترانزیستور قدرت TIP42C نوع PNP پکیج TO-220 ولتاژ100V جریان 6A
ترانزیستور قدرت TIP42C نوع PNP پکیج TO-220
TIP42C یک ترانزیستور از نوع PNP می باشد.این ترانزیستور حد اکثر جریان 6 آمپر و ولتاژ 100 ولت رامیتواند تحمل کند. توان این ترانزیستور 65 وات می باشد .
کاربرد این ترانزیستور در تقویت کننده های صوتی می باشد.
Specification
Product Category : Bipolar Transistors - BJT
Mounting Style : Through Hole
Package / Case : TO-220-3
Transistor Polarity : PNP
Configuration : Single
Collector- Emitter Voltage VCEO Max : 100 V
Collector- Base Voltage VCBO : 100 V
Emitter- Base Voltage VEBO : 5 V
Collector-Emitter Saturation Voltage : 1.5 V
Maximum DC Collector Current : 6 A
Pd - Power Dissipation : 65 W
Continuous Collector Current : 6 A
DC Collector/Base Gain hfe Min :15
DC Current Gain hFE Max : 75
مشخصات
- ارتفاع
- 15.75 mm
- پکیج
- TO-220
- پارت نامبر
- TIP42C
- طول
- 10.4 mm
- عرض
- 4.6 mm
- نوع
- general purpose
- نوع پلاریته
- PNP
- حداکثر ولتاژ کلکتور-امیتر
- -100 V
- حداکثر جریان کلکتور
- -6 A
- حداکثر توان اتلافی
- 65 W
- حداقل بهره
- 30
- حداکثر بهره
- 75
- محدوده دمای کاری
- -65~150 °C
