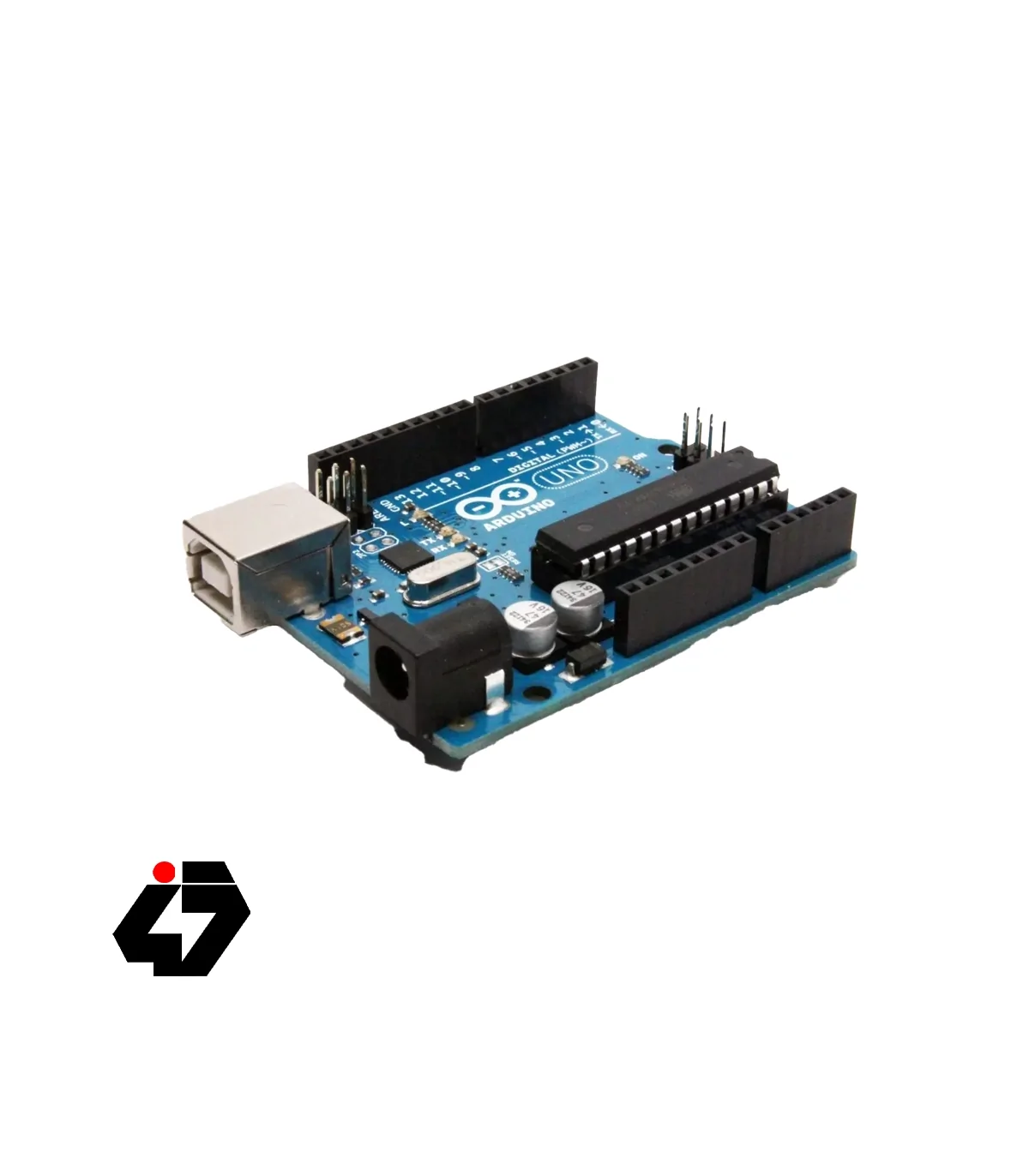

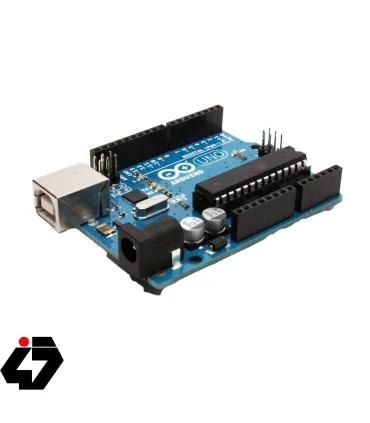

برد آردوینو Arduino UNO R3

 Arduino یک پلتفرم سخت افزاری و پردازشی است که به صورت کد باز یا Open-Source طراحی شده است.

این پلتفرم بر پایه یک بورد I/O ساده و بر مبنای زبان processing/wiring طراحی شده. بورد Arduino هم برای طراحی مدارات مستقل و هم برای ارتباط با سیستمهای خارجی و نرم افزارها مناسب است.سخت افزار Arduino با استفاده از یک زبان مبتنی با سیم بندی یا Wiring-based (با تمامی کتابخانه ها و دستور زبان لازم) و با بهره گیری از یک محیط مبتنی بر پردازش یا processing-based، برنامه نویسی می شود.

برد آردوینو UNO بر پایه میکروکنترلر ATmega328 ساخته شده است.

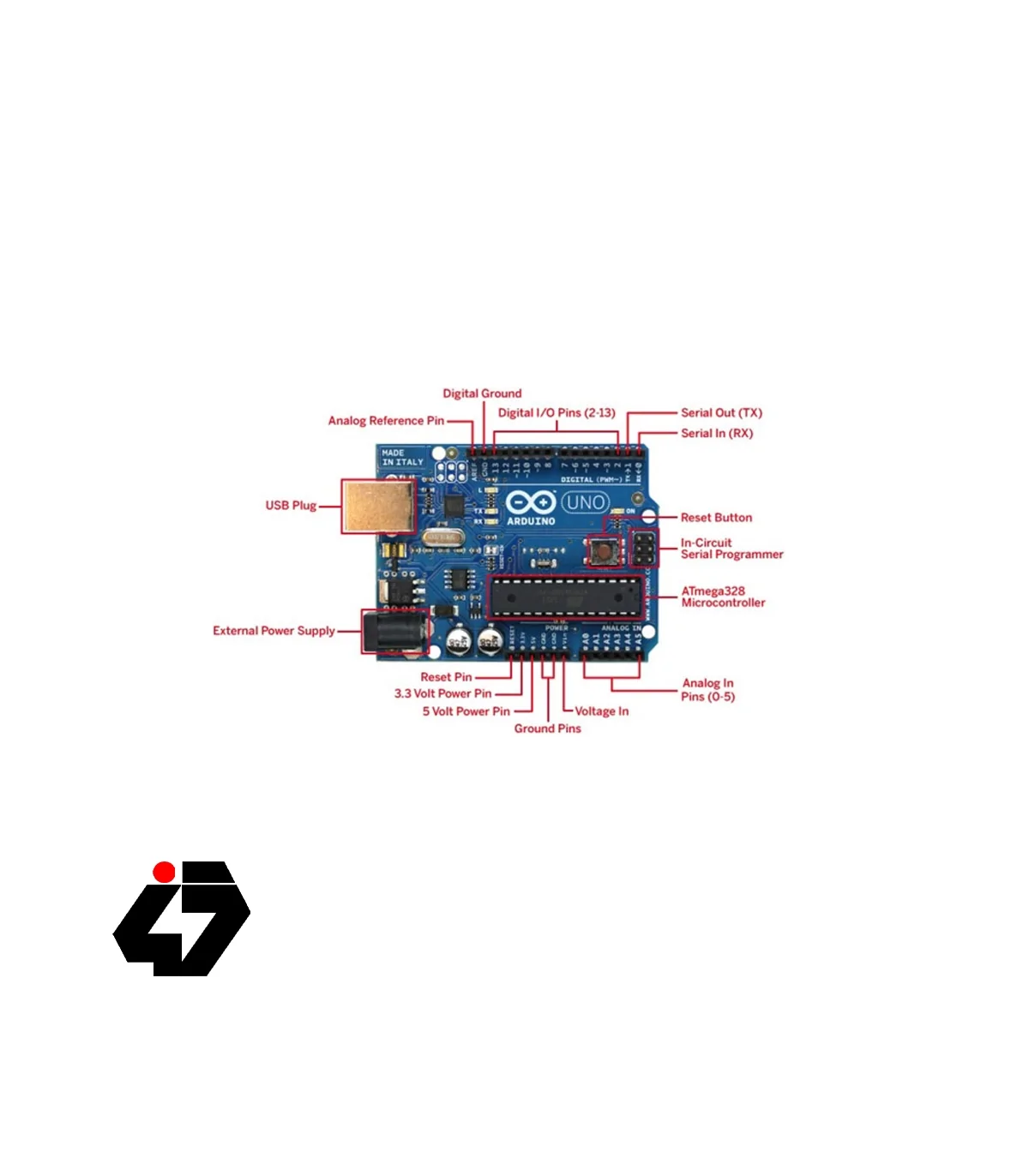

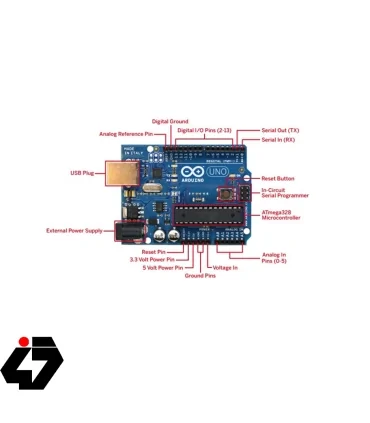

آردوینو UNO دارای 14 پین ورودی و خروجی دیجیتال، 6 پین ورودی آنالوگ، ، یک کریستال 16مگاهرتز، یک پورت USB  ، یک پاورجک (ورودی منبع تغذیه)، یک ICSP header و یک دکمه ریست می باشد.

Introduction

Arduino/Genuino Uno is a microcontroller board based on the ATmega328P (datasheet). It has 14 digital input/output pins (of which 6 can be used as PWM outputs), 6 analog inputs, a 16 MHz quartz crystal, a USB connection, a power jack, an ICSP header and a reset button. It contains everything needed to support the microcontroller; simply connect it to a computer with a USB cable or power it with a AC-to-DC adapter or battery to get started.. You can tinker with your UNO without worring too much about doing something wrong, worst case scenario you can replace the chip for a few dollars and start over again.

Specification

Microcontroller: ATmega328P

Operating Voltage: 5V

Input Voltage (recommended): 5-9V

Digital I/O Pins: 14 (of which 6 provide PWM output)

PWM Digital I/O Pins: 6

Analog Input Pins: 6

DC Current per I/O Pin: 20 mA

DC Current for 3.3V Pin: 50 mA

Flash Memory: 32 KB (ATmega328P)

SRAM: 2 KB (ATmega328P)

EEPROM: 1 KB (ATmega328P)

Clock Speed: 16 MHz
