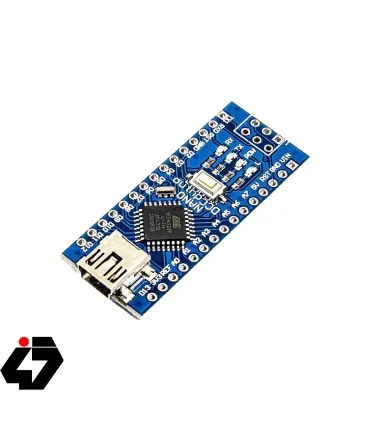

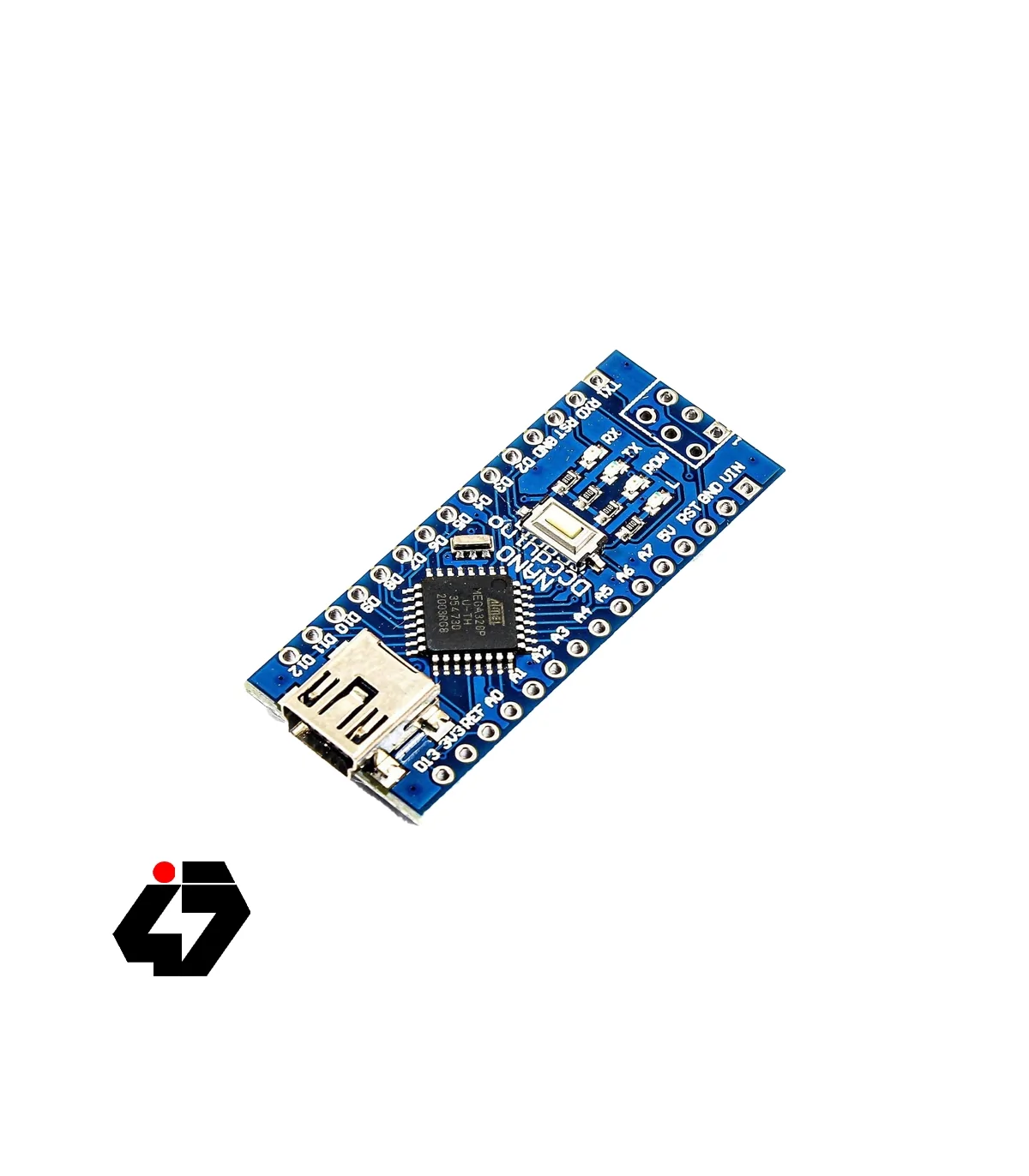

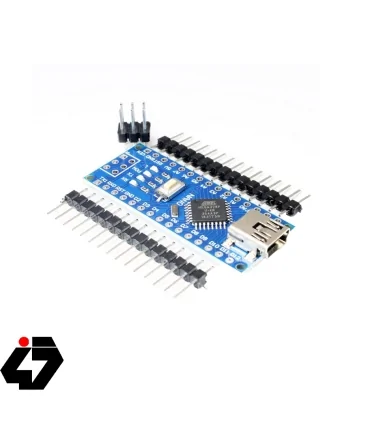

برد آردوینو نانو Arduino Nano CH340

برد Arduino Nano مدل CH340 با میکروکنترلر ATmega328 دارای 14 پین آنالوگ و 8 پین دیجیتال

ادامه مطلبShow less
165,000 تومان بدون مالیات
مرجع:
473400001008
دوست داشتن0
اضافه به مقایسه0
افزودن به فهرست علاقه‌مندی‌ها
توضیحات

معرفی

آردوینو نانو یک برد قابل برنامه ریزی اوپن سورس کوچک و کامل است که بر اساس میکرو کنترلرATmega328 سری AVR ساخته شده است. در طراحی این سری از آردوینو نانو از آی سی CH340 به جای FT232 استفاده شده که جهت ارتباط با برد باید درایور CH340 بر روی سیستم نصب شود. این نوع از برد های آردوینو فاقد جک آداپتور می باشد و با یک کابل USB-Mini کار می کند. همچنین طراحی آردوینو نانو به صورتی است که دارای پین هدر بوده که امکان اتصال آسان به بردبورد را فراهم می‌کند.برد اردوینو نانو Arduino NANO CH340، مبتنی بر مبدل CH340 می‌باشد.

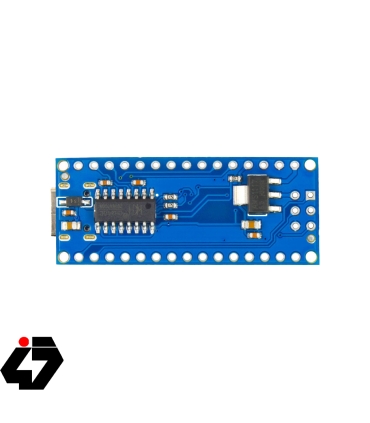

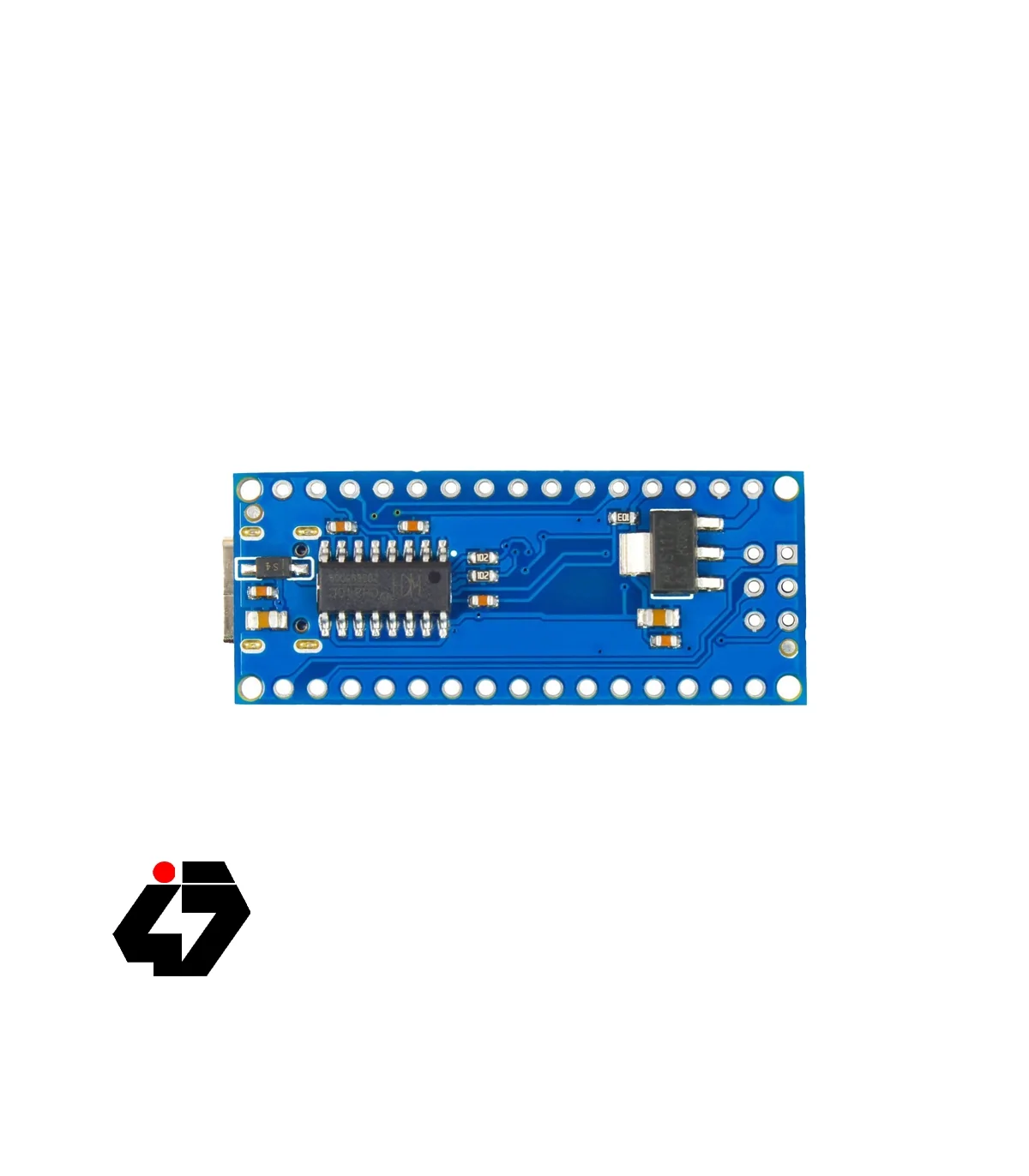

آی سی CH340 یک مبدل USB به سریال با سرعت بالا است که برای تبدیل داده‌های سریال به داده‌های USB و برعکس استفاده می‌شود. این ماژول از طریق پورت USB به کامپیوتر متصل و با استفاده از مبدل CH340، ارتباط بین این دو دستگاه به‌وسیله پروتکل سریال برقرار می‌شود.

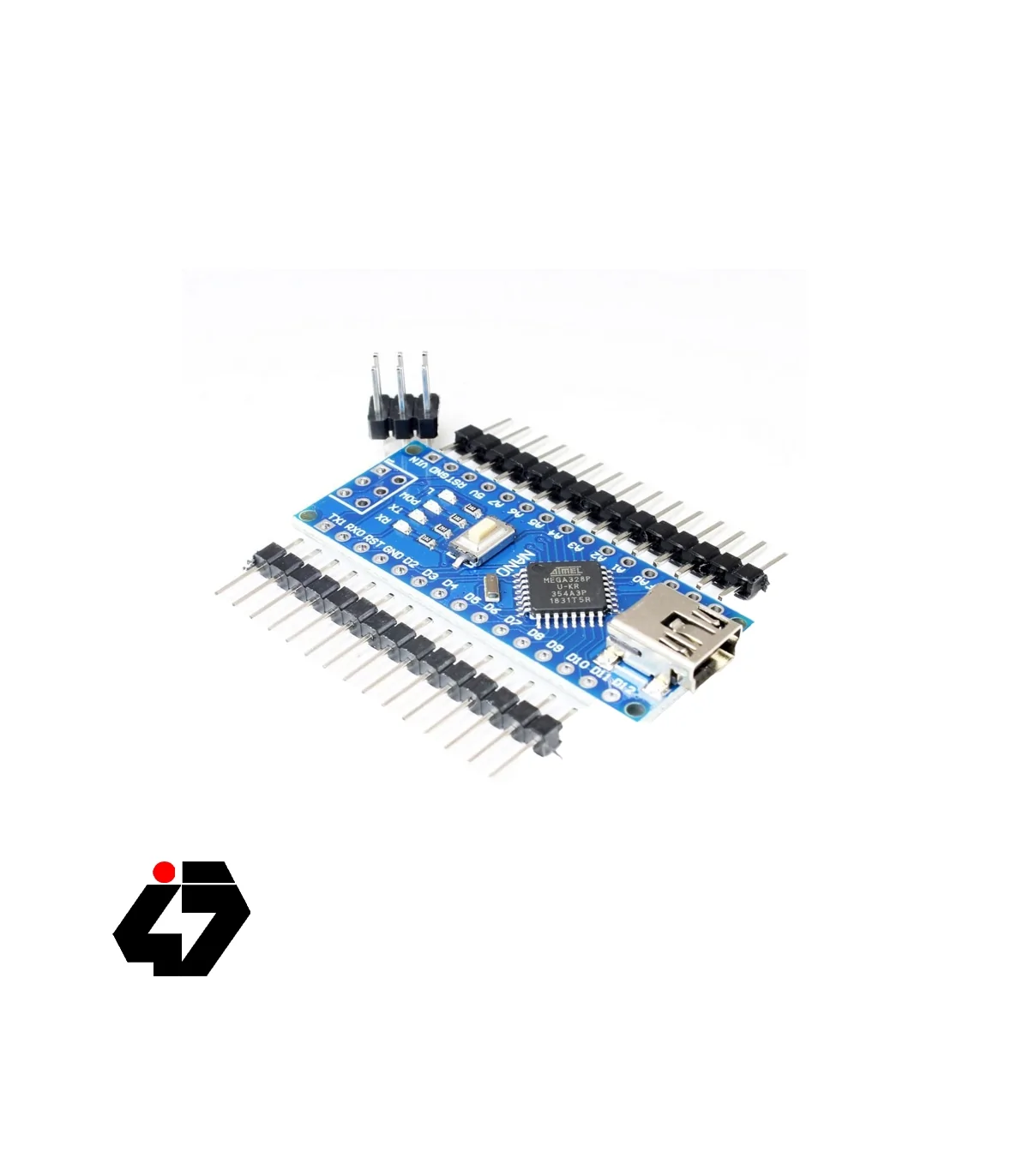

پایه‌های برد آردوینو نانو Arduino NANO CH340 با رابط Mini USB:

  • برد آردوینو نانو CH340 دارای 30 پایه به شرح زیر می‌باشد:
  •
  • D2 تا D13: پایه‌های خروجی دیجیتال
  • A0 تا A7: پایه‌های ورودی آنالوگ که هر کدام 10 بیت رزولوشن ارائه می‌دهند.
  • TX و RX: پایه‌های ورودی و خروجی برای ارتباط سریال TTL  می‌باشند که پایه RX برای دریافت و پایه TX جهت انتقال داده‌های سریال TTL استفاده می‌شوند.
  • VIN: این پایه مربوط به اعمال ولتاژ ورودی در محدوده 7 الی 12 ولت می‌باشد.
  • GND: پایه اتصال به زمین جهت تامین تغذیه ماژول می‌باشد.
  • 5V: یک پایه خروجی است که ولتاژ 5 ولت را ارائه می‌دهد.
  • RST: پایه تنظیم مجدد میکروکنترلر که با اعمال ولتاژ صفر به این پایه، می‌توان میکروکنترلر را ریست کرد.
  • AREF: پایه تنظیم ولتاژ مرجع برای ورودی آنالوگ می‌باشد.
  • 3.3V: یک پایه خروجی است که ولتاژ ثابت 3.3 ولت را برای تامین ولتاژ مورد نیاز سایر قطعات مختلفی که در مدار قرار می‌گیرند، کاربرد دارد.

Introduction

The Arduino Nano is a small, complete, and breadboard-friendly board based on the ATmega328 (Arduino Nano 3.x). It lacks only a DC power jack, and works with a Mini-B USB cable instead of a standard one. In the design of this series of Arduino Nano, IC CH340 is used instead of FT232, and in order to communicate with the board, the CH340 driver must be installed on the system.

Specification

Microcontroller: ATmega168 or ATmega328
Using IC CH340 instead of FT232
Operating Voltage (logic level): 5 V
Input Voltage (recommended): 5 V
Digital I/O Pins: 14 (of which 6 provide PWM output)
Analog Input Pins: 8
DC Current per I/O Pin: 40 mA
Flash Memory: 16 KB (ATmega168) or 32 KB (ATmega328) of which 2 KB used by bootloader
SRAM: 1 KB (ATmega168) or 2 KB (ATmega328)
EEPROM: 512 bytes (ATmega168) or 1 KB (ATmega328)
Clock Speed: 16 MHz
Dimensions: 45 x 18 mm
Weigth: 5 g

ادامه مطلبShow less
جزئیات محصول
473400001008

مشخصات

ابعاد
45x18 میلی متر
وزن
5 گرم
میکروکنترلر
ATmega328
حافظه فلش
16 کیلوبایت (ATmega168) یا 32 کیلوبایت (ATmega328) که 2 کیلوبایت آن توسط بوت لودر استفاده می شود
پین های ورودی آنالوگ
8 پین
ولتاژ کاری (سطح منطقی)
5 ولت DC
ولتاژ ورودی (توصیه شده)
5 ولت DC
پین ورودی/خروجی دیجیتال
14 عدد
پین PWM ورودی /خروجی
6 پین
جریان DC در هر پین ورودی/خروجی
40 میلی آمپر
SRAM
در (ATmega168) مقدار 1 کیلوبایت و در (ATmega328) 2 کیلوبایت
EEPROM
در(ATmega168) مقدار 512 بایت و در(ATmega328) 1 کیلوبایت
سرعت ساعت
16 مگاهرتز
